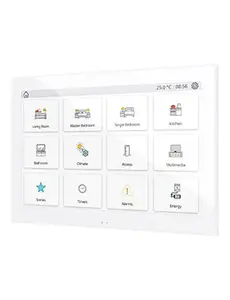

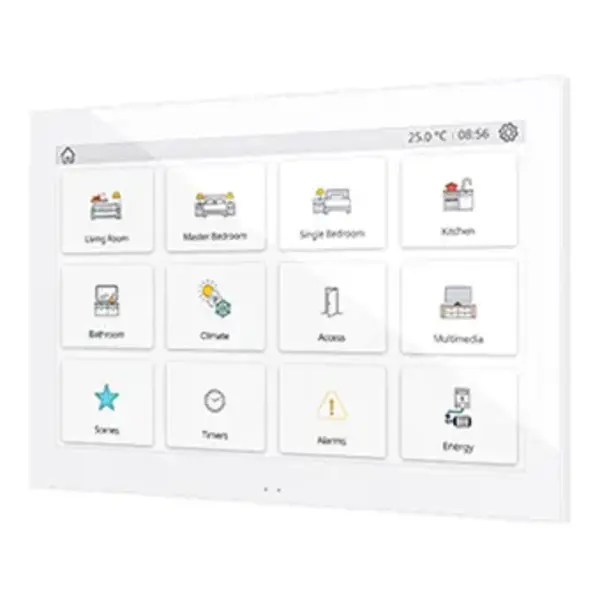

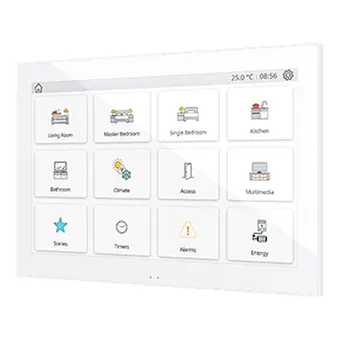

Painel de Toque KNX Zennio Z100

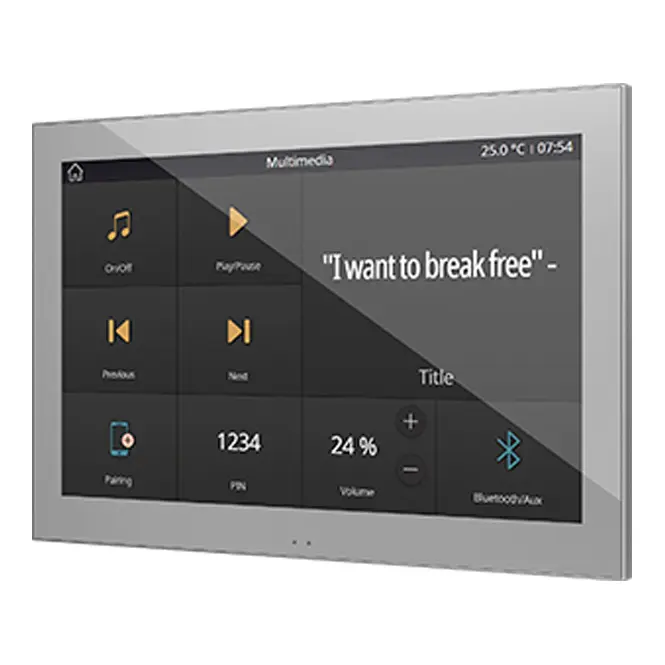

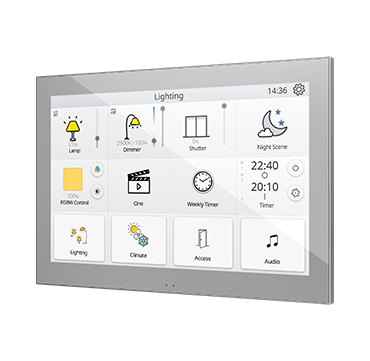

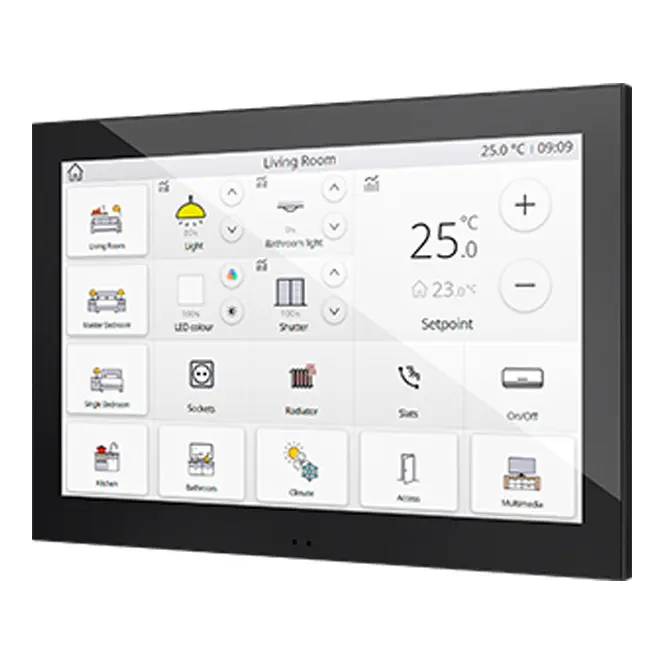

O Zennio Z100 é um painel de toque capacitivo de 10 polegadas projetado para o controle avançado de residências, hotéis e instalações comerciais. O painel possui uma resolução de 1280×800 pixels, suporta 16 milhões de cores e oferece 12 páginas totalmente personalizáveis com múltiplos comandos por janela. Seu design elegante e atemporal o torna adequado para qualquer instalação moderna.

Características Principais

• Painel de toque capacitivo LCD de 10" com 16 milhões de cores
• Resolução: 1280×800 pixels
• 12 páginas com múltiplos comandos por janela

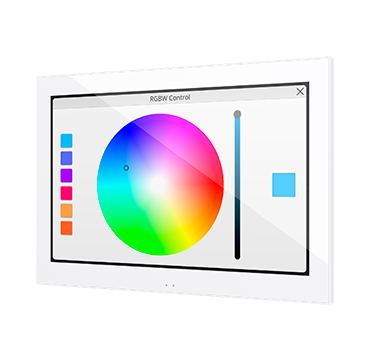

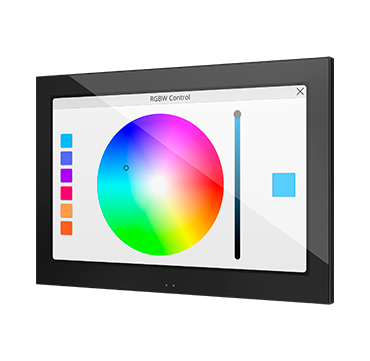

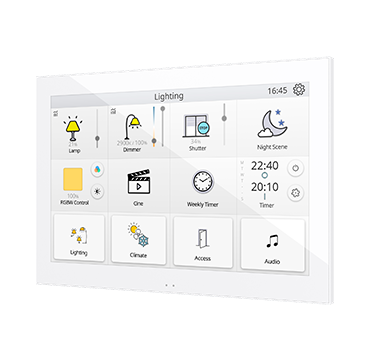

• Disponível em branco (RAL 9016), preto (RAL 9004) e prata (RAL 9006)
• Sensores de proximidade e luminosidade para ajuste automático de brilho
• Alto-falantes integrados para notificações acústicas
• 2 termostatos independentes para controle climático
• 4 entradas analógicas/digitais
• BCU KNX totalmente integrada (TP1-256)
• Portas USB e Ethernet para conectividade e atualizações de firmware

Especificações Técnicas

• Alimentação: Externa de 24-29 VDC
• Alimentação KNX:
  • Tensão: 29 VDC (típica), faixa: 21-31 VDC
  • Consumo máximo: 5,5 mA (29 VDC), 10 mA (24 VDC)
• Dimensões: 248,9 x 174 x 39,2 mm (saliente: 11,8 mm)
• Montagem: Embutido em caixa dupla padrão europeia ou britânica
• Classe de Proteção: IP20 (apenas para uso interno)
• Temperatura de Operação: 5 a +45 °C
• Temperatura de Armazenamento: -20 a +55 °C
• Umidade Relativa: 5% - 95% (sem condensação)
• Peso: 693 g
• Conexões de Cabos:
  • Terminais de parafuso (0,2-1 mm², máx. 0,3 Nm)
  • Ethernet: Porta RJ-45
  • Micro-USB Type B para atualizações de firmware
• Entradas:
  • Número: 4 entradas analógicas/digitais
  • Tensão de operação: +3,3 VDC
  • Corrente de operação: 1 mA por entrada
  • Comprimento máximo do cabo: 30 m
  • Tipo de comutação: Contatos secos
• Compatibilidade de Vídeo e Áudio:
  • Vídeo: H264 e MJPEG
  • Áudio: G722, G721, G711u (PCMU)
  • Protocolos: SIP, P2P
• Gestão de Dados: Os dados são salvos e recuperados após falhas no barramento KNX.

Licenças Opcionais

Para funcionalidades avançadas, podem ser adicionadas as seguintes licenças:

• Controle Remoto: Controle o painel de toque via aplicativo móvel ou navegador web (Ref. ZLIC70RCBX)

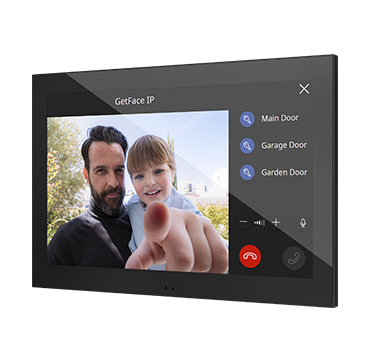

• Vídeo Porteiro: Integração com sistemas de vídeo porteiro baseados em SIP (Ref. ZLIC70VPBX)
• Controle por Voz: A licença ZenVoice requer controle remoto (Ref. ZLICZVBX)

Acessórios Adicionais

• Sensores de temperatura externos para medições precisas
• Sensores de movimento para ativação automática

Notas Importantes

O Zennio Z100 garante armazenamento e recuperação completos de dados em caso de falhas no barramento KNX. O dispositivo suporta atualizações de firmware através da porta micro-USB e requer uma alimentação externa estável de 24-29 VDC. A configuração e ativação de licenças são gerenciadas através do Zennio License Manager.

Com suas funcionalidades versáteis, tecnologia avançada e estética atemporal, o Zennio Z100 é uma excelente escolha para projetos de automação complexos em ambientes residenciais e comerciais.
