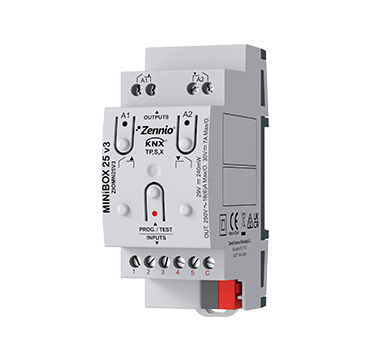

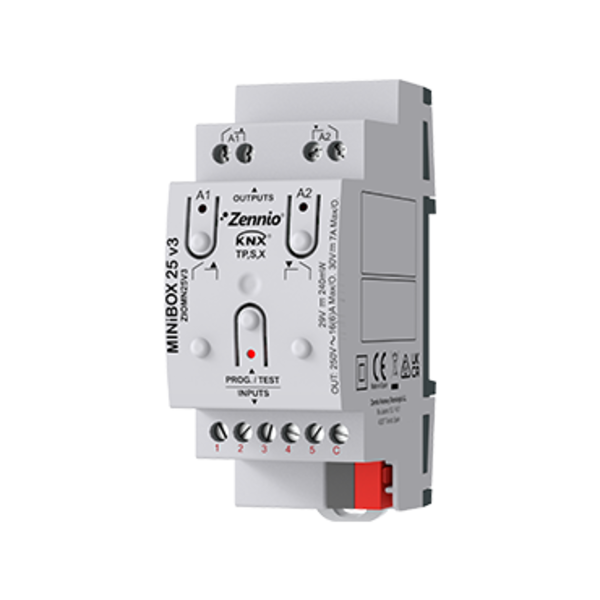

Zennio MINiBOX 25 v3 (Art.nr. ZIOMN25V3) Descrição do produto

A MINiBOX 25 v3 (Art.nr. ZIOMN25V3) é um atuador KNX multifuncional e versátil, com capacidades avançadas para automação de edifícios inteligentes. Este componente C-Load combina alto desempenho com flexibilidade e facilidade de uso.

Principais características:

• 2 saídas configuráveis (16 A C-Load), ideais para persianas, iluminação e outras aplicações elétricas.
• 5 entradas analógicas-digitais que podem ser usadas como entradas binárias (para interruptores ou sensores), sensores de movimento ou sondas de temperatura.
• Compatível com KNX Secure, garantindo maior segurança e confiabilidade dentro do sistema.
• Quatro termostatos integrados para controlar sistemas de aquecimento e refrigeração.
• Funções lógicas, como temporização de saídas e comutação condicional, para opções avançadas de automação.
• Controle manual através de botões no dispositivo, com indicadores de status LED.
• Retenção de dados em caso de falhas no barramento KNX, para manter a funcionalidade do sistema.

Especificações técnicas:

Saídas:

• Número de saídas: 2.
• Tipo: Saídas livres de potencial por relés biestáveis com pré-contato de tungstênio e micro-interrupção.
• Corrente nominal por saída:
  • AC: 16(6) A @ 250 VAC (4000 VA).
  • DC: 7 A @ 30 VDC (210 W).
• Carga máxima por saída:
  • Resistiva: 4000 W.
  • Indutiva: 1500 VA.
• Corrente máxima de entrada:
  • 800 A/200 μs.
  • 165 A/20 ms.
• Adequado para cargas capacitivas até 140 μF.
• Vida útil mecânica: Mínimo 3.000.000 operações.
• Vida útil elétrica: Mínimo 100.000 operações a 8 A, 25.000 a 16 A.
• Método de conexão: Terminais de parafuso (máx. 0,5 Nm).
• Seção do cabo: 0,5-4 mm² (IEC) / 20-12 AWG (UL).

Entradas:

• Número de entradas: 5.
• Tensão de operação: +3,3 VDC.
• Comprimento máximo do cabo: 30 metros.
• Compatível com sondas de temperatura NTC com resolução de 0,1°C e precisão de ±0,5°C a 25°C.
• Método de conexão: Terminais de parafuso (máx. 0,4 Nm).
• Seção do cabo: 0,5-2,5 mm² (IEC) / 26-12 AWG (UL).

Propriedades físicas e elétricas:

• Dimensões: 67 x 90 x 36 mm (montagem em trilho DIN, 2 unidades).
• Montagem: Trilho DIN conforme IEC 60715 TH35 com grampo de fixação.
• Consumo máximo total: 20 A.
• Certificações: CE, UKCA, RCM.
• Totalmente compatível com KNX TP1-256.

Notas:

A MINiBOX 25 v3 suporta a conexão de diferentes fases em saídas adjacentes, mas não permite a mistura de fontes de alimentação diferentes (por exemplo, SELV e não SELV) no mesmo bloco. Este dispositivo oferece retenção avançada de dados durante falhas de energia, essencial para ambientes exigentes.

Com sua alta confiabilidade e versatilidade, a MINiBOX 25 v3 é a escolha perfeita para a automação profissional de edifícios.
