ZCL4H230V2 KNX atuador de aquecimento | 4 saídas, 4 entradas
€180,05 Incl. IVA €242,00 Incl. IVA. Esgotado, mas disponível Manual
Especificações
Informação

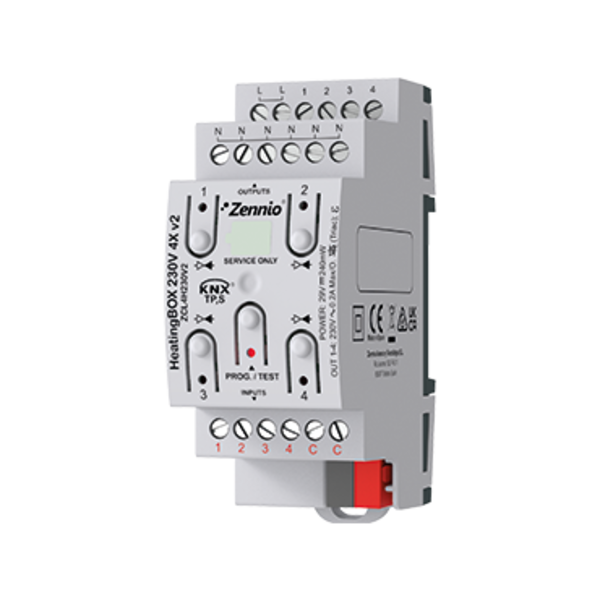

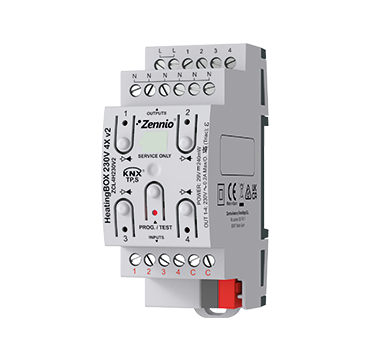

Atuador de Aquecimento 230V 4X v2 | Art.nr.: ZCL4H230V2
O Atuador de Aquecimento 230V 4X v2 é um atuador compatível com KNX projetado para sistemas de climatização baseados em tubulações de água. Este dispositivo suporta até 4 válvulas on/off operando a 230 VAC e oferece funcionalidades avançadas, como proteção contra curto-circuito, termostatos integrados e funções lógicas.
Principais Características
- 4 saídas configuráveis para o controle de válvulas de 230 VAC
- 4 termostatos independentes, um para cada saída
- 4 entradas analógicas/digitais para sensores ou interruptores
- 10 funções lógicas configuráveis
- Controle manual através de botões com indicadores LED
- Entrada de alimentação comum 230 VAC para todas as saídas
- Armazenamento de dados em caso de falha no barramento KNX
- Proteção contra curto-circuitos com indicadores de status via LEDs
- Design compacto, adequado para instalação em trilho DIN (2 módulos)
Especificações Técnicas
| Tipo de Dispositivo | Dispositivo de controle eletrônico |
|---|---|
| Alimentação KNX | 29 VDC (típico), intervalo 21-31 VDC |
| Consumo Máximo | 7,9 mA a 29 VDC, 10 mA a 24 VDC |
| Alimentação Externa | 230 VAC, 50/60 Hz |
| Temperatura de Operação | 0 °C a +55 °C |
| Temperatura de Armazenamento | -20 °C a +55 °C |
| Umidade | 5% a 95% (sem condensação) |
| Classe de Proteção | IP20 |
| Dimensões | 67 x 90 x 36 mm (2 módulos DIN) |
| Montagem | Trilho DIN (IEC 60715 TH35) com braçadeira |
| Material da Carcaça | PC FR V0 (livre de halogênios), CTI 175 V |
| Proteção contra Curto-Circuitos | Saídas triac com desligamento automático |
| Conector KNX | Conector típico do barramento TP1 para cabo sólido Ø 0,8 mm |
Indicadores e Botões
- Botão de Programação/Teste: Pressionar brevemente ativa o modo de programação. Manter pressionado ao conectar ao barramento KNX ativa o modo seguro. Após 3 segundos, o modo de teste é ativado.
- LED de Programação/Teste: Indica o modo de programação (vermelho), o modo seguro (vermelho piscando) e o modo manual (verde). Um LED azul piscando sinaliza um bloqueio de 3 minutos após 4 curto-circuitos em menos de 3 minutos.
- Indicadores LED de Status: Cada saída possui um LED. Luz fixa indica saída ativa; piscando indica sobrecarga ou curto-circuito.
Nota
O Atuador de Aquecimento 230V 4X v2 oferece funcionalidades completas de armazenamento de dados em caso de falha no barramento KNX e inclui proteção integrada contra curto-circuitos. Isso torna o dispositivo altamente confiável para aplicações de aquecimento residenciais e comerciais.
