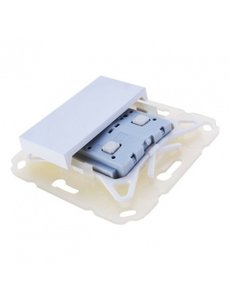

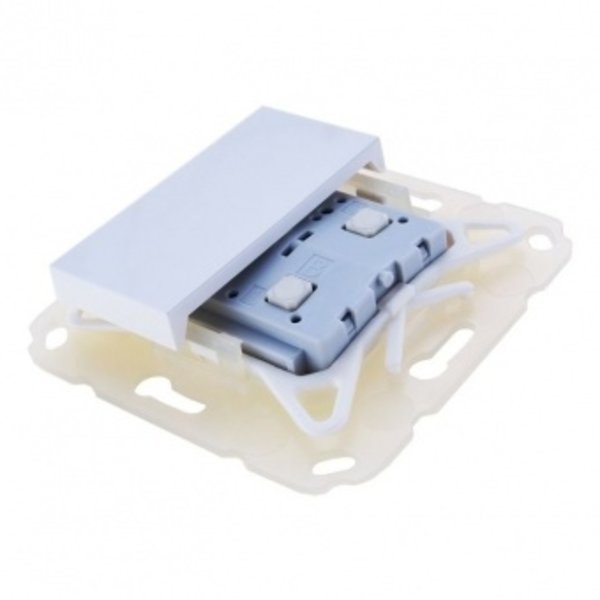

BOTÃO DE PRESSÃO KNX TP 440 Data Secure 2 vias + lógica

Informação

Datasheet

Manuel

Botão KNX TP 420 seguro

O botão KNX TP 420 seguro é um interruptor versátil com acoplador de bus KNX integrado e kit de montagem, projetado para a série MATCH 55. Este dispositivo está disponível com uma ou duas teclas, cada uma oferecendo dois pontos de pressão (cima/baixo). Com o kit de montagem incluído, o botão se adapta a vários programas de interruptores padrão com uma dimensão interna de 55 mm.

Funções e Aplicações

Este dispositivo é ideal para espaços residenciais, como salas de estar e quartos, graças ao seu funcionamento silencioso e suave. O botão KNX TP 420 seguro oferece uma ampla gama de funções, incluindo:

• Comutação para sistemas de iluminação e dispositivos
• Regulação de intensidade para ajuste preciso do nível de luz
• Controle de persianas para gerenciar cortinas e proteção solar
• Funções de valor para ajustes específicos
• Controle de cenas para ativar cenas pré-definidas
• Controle de cor para iluminação RGB e transições de cor
• Controlador de sequência integrado para funções de controle complexas

Cada botão em uma tecla pode ser configurado individualmente, permitindo atribuir várias funções a cada botão, dependendo das configurações. Este conceito de controle flexível permite um uso versátil em um único dispositivo.

Funções Lógicas e de Temporização

O botão KNX TP 420 seguro possui 10 funções lógicas ou de temporização independentes, permitindo configurações automatizadas e avançadas. Essas funções podem ser ajustadas para atender a requisitos específicos em um sistema KNX, facilitando processos automatizados e comandos temporizados.

Segurança de Dados KNX

Para garantir a segurança dos dados na rede KNX, este dispositivo oferece Segurança de Dados KNX. Isso protege a comunicação entre dispositivos contra acessos não autorizados ou manipulação, um aspecto essencial para a segurança de casas e edifícios inteligentes modernos.

Especificações Técnicas

• Classe de Proteção: IP20, adequado para uso interno
• Segurança Elétrica: Conforme com as normas CE
• Normas e Diretrizes:
  • Diretiva EMC 2014 / 30 / UE
  • Diretiva RoHS 2011 / 65 / UE
  • EN 63044-3: 2018
  • EN 50491-5-1: 2010, EN 50491-5-2: 2010, EN 50491-5-3: 2010
  • EN 61000-6-2: 2019, EN 61000-6-3: 2007 + A1: 2011
  • EN 63000: 2018
• Temperatura de Operação: -5°C a +45°C, Temperatura de Armazenamento: -25°C a +70°C
• Umidade Relativa: 5 - 93%, sem condensação
• Propriedades Mecânicas:
  • Carcaça: Plástico de alta qualidade
  • Placa de Parede: 71 x 71 mm, adequada para caixa de 68 mm
  • Compatibilidade: Compatível com molduras padrão de 55 x 55 mm
  • Profundidade de Instalação (incluindo terminal de bus): 11 mm
  • Peso: aproximadamente 15 gramas
• Elementos de Controle e Indicadores:
  • 4 botões programáveis
  • 6 LEDs verdes atrás da tecla para feedback
  • LED vermelho para modo de programação
• Alimentação: Bus KNX, consumo de corrente aproximadamente 3 mA
• Conexões:
  • Terminal Bus KNX (vermelho/preto)
  • Conexão para interruptores ou LEDs externos

Nota Importante: Este dispositivo é compatível com a maioria dos programas de interruptores com uma dimensão interna de 55 mm e oferece segurança de dados aprimorada através da Segurança de Dados KNX, protegendo dados sensíveis na rede.
