Atuador de comutação KNX 4 x AC 230 V, 6 AX, carga C | 530D31

Informação

Datasheet

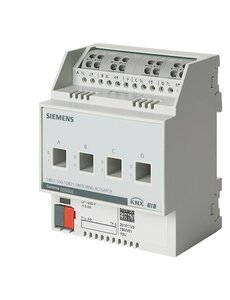

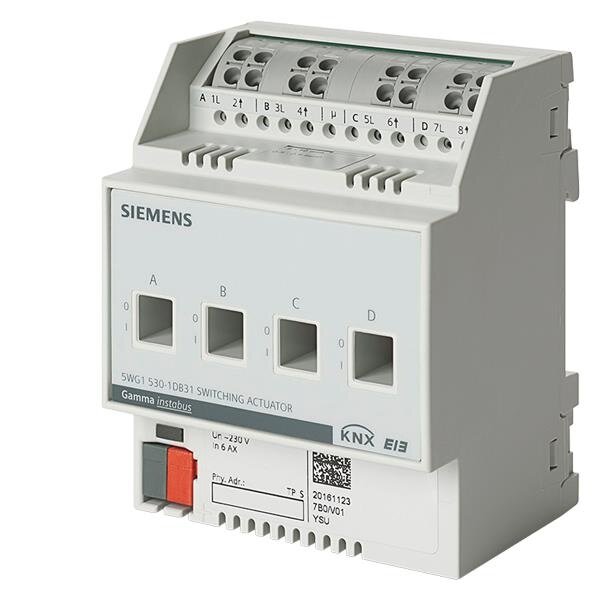

Atuador de Comutação KNX 4 x AC 230 V, 6 AX, C-Load | Número de Referência: 530D31

O atuador de comutação KNX é uma solução versátil para controlar cargas capacitivas, indutivas e resistivas. Este dispositivo oferece funcionalidades avançadas e permite o controlo fiável de quatro grupos independentes de consumidores elétricos através de saídas sem potencial.

Características Principais:

• 4 saídas independentes sem potencial (relés biestáveis)
• Compatível com cargas capacitivas até 70 µF e lâmpadas fluorescentes (6 AX conforme DIN EN 60669-2-1)
• Operação manual para testar a instalação e as funções de comutação
• Programas temporizados e modo noturno com duração ajustável
• Funções lógicas avançadas: AND, OR, NAND, NOR, XOR, FILTRO, TRIGGER
• Controlo de cenários: até 8 cenários configuráveis por saída
• Contador de horas de funcionamento e sobrecarga com monitorização de limites
• Configuração através do software ETS
• Mensagem automática de estado ao restaurar a energia

Especificações Técnicas:

• Alimentação: Tensão do barramento KNX DC 24 V (21...30 V)
• Consumo do barramento: 20 mA
• Tensão nominal: AC 230 V, 50/60 Hz
• Corrente nominal por saída: 6 AX (cargas capacitivas)
• Corrente máxima de partida:
  • 400 A (t = 150 µs)
  • 320 A (t = 250 µs)
  • 200 A (t = 600 µs)
• Capacidade de comutação: 1380 W para cargas resistivas
• Carga mínima: 12 V / 100 mA
• Temperatura de operação: -5°C a +45°C
• Classe de Proteção: IP20
• Vida útil mecânica: 1.000.000 ciclos de comutação
• Bornes de ligação: Terminais livres de manutenção, adequados para cabos rígidos e flexíveis de 0,5 a 2,5 mm²
• Dimensões: Montagem em trilho DIN (35 mm) conforme IEC 60715
• Proteção contra sobreaquecimento: Sim

Funções Adicionais:

• Sinal de aviso antes do desligamento através de uma breve interrupção (modo flash)
• Bloqueio de saídas e comutação forçada
• Adequado para comandos centrais e de grupo
• Suporte para cenários e operações lógicas
• Objeto de controlo para monitorizar o estado do dispositivo

O atuador de comutação KNX 530D31 fornece uma solução fiável e flexível para instalações modernas. Com funcionalidades avançadas, terminais livres de manutenção e configuração intuitiva através do ETS, este dispositivo é ideal para uma ampla gama de aplicações.
