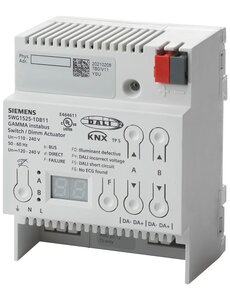

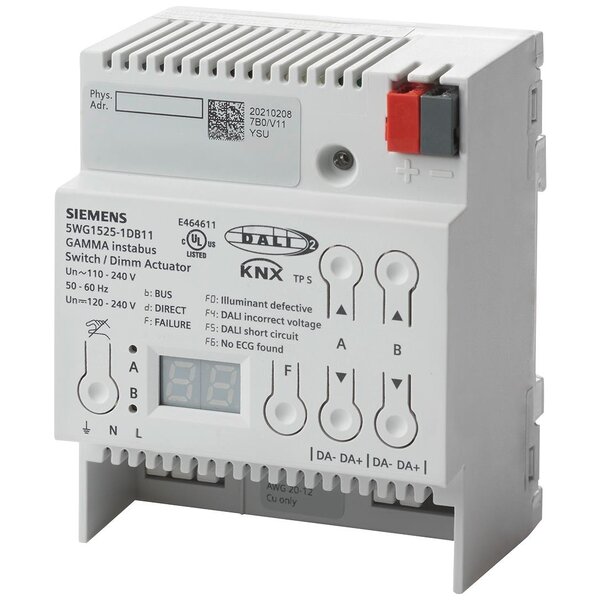

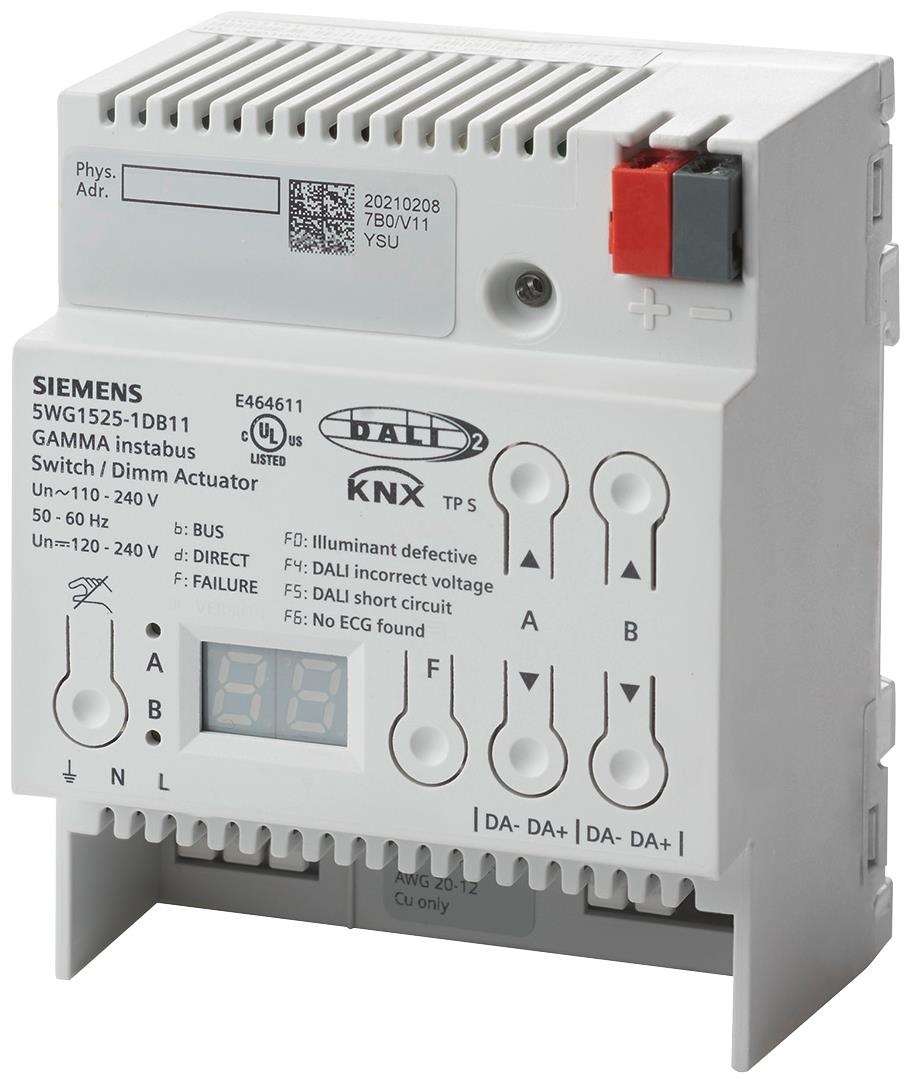

Gateway KNX-DALI com 2 saídas | N 525D11

O gateway KNX-DALI Siemens N 525D11 oferece uma solução avançada para o controle de iluminação, regulação e ajuste da temperatura de cor em duas linhas DALI independentes. O dispositivo é certificado DALI-2, tornando-o adequado para aplicações exigentes com até 20 dispositivos DALI por saída. Com alimentação integrada e amplas opções de configuração, este dispositivo é ideal para soluções de iluminação modernas.

Especificações Técnicas

• Alimentação:
  • AC 110-240 V, 50-60 Hz
  • DC 120-240 V
  • Consumo interno: 1,6 W
• KNX Bus:
  • Tensão do bus: DC 24 V (DC 21-30 V)
  • Consumo do bus: 5 mA
• Saídas DALI:
  • Número de canais: 2
  • Até 20 dispositivos DALI por canal
  • Tensão de saída: 19 V DC, proteção contra curto-circuito
  • Corrente garantida máx.: 40 mA por canal
  • Comprimento máx. do cabo: 300 m com cabo de 1,5 mm²
• Montagem:
  • Montagem em trilho DIN (4 HP de largura)
  • Material: Plástico
  • Grau de proteção: IP20
• Condições Ambientais:
  • Temperatura de operação: -5 °C a +45 °C
  • Temperatura de armazenamento: -20 °C a +70 °C
  • Umidade relativa: 5% a 90% (sem condensação)
• Dimensões: 72 mm de largura (4 HP)
• Peso: 180 g

Principais Funcionalidades

• Modo Direto: Controle de iluminação e regulação via botões do dispositivo, sem necessidade de configuração ETS.
• Controle de Temperatura de Cor: Compatível com "Tunable White" para aplicações de Iluminação Centrada no Humano (HCL).
• Diagnósticos e Mensagens de Erro:
  • F0: Lâmpada defeituosa
  • F4: Tensão externa na linha DALI
  • F5: Curto-circuito na linha DALI
  • F6: ECG não encontrado
• Configuração Avançada com ETS:
  • Curvas de regulação configuráveis e tempos de transição
  • Controle de cenas: Até 8 cenas por canal
  • Monitoramento de horas de funcionamento e ciclos de comutação
  • Relatórios de status automáticos e manuais
• Função de Obra: Permite o controle da iluminação sem programação prévia.

Aplicações

O gateway KNX-DALI da Siemens é ideal para aplicações comerciais e residenciais que requerem iluminação dinâmica. Sua certificação DALI-2 garante uma integração perfeita com uma ampla gama de dispositivos DALI e sistemas KNX.

Nota

A certificação DALI-2 deste dispositivo garante maior interoperabilidade e confiabilidade quando usado com outros dispositivos certificados DALI-2.
