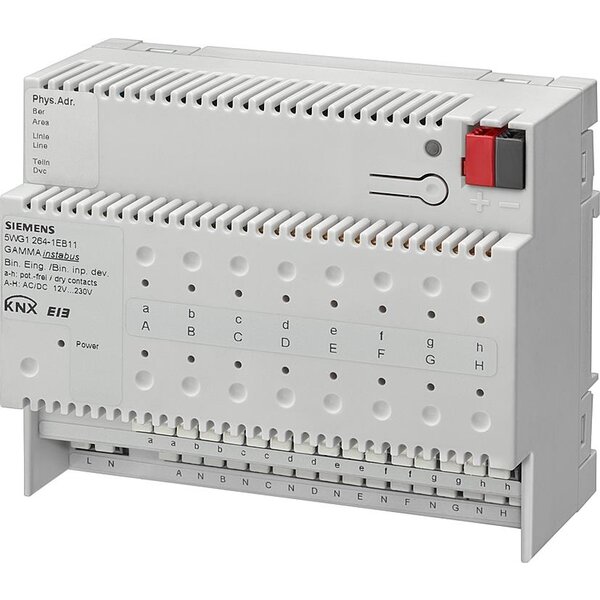

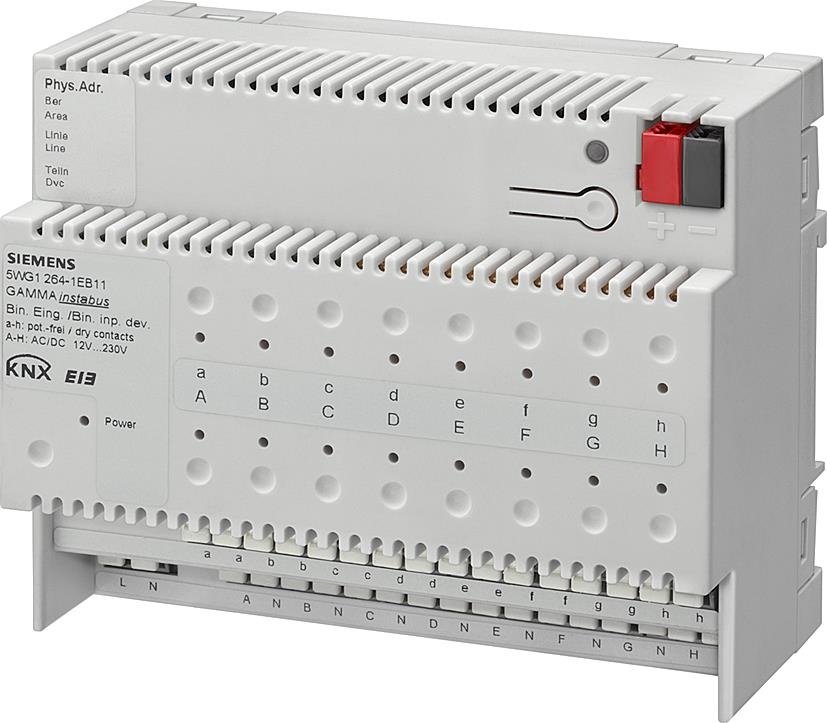

Entrada Binária KNX Siemens de 8 Canais

A Entrada Binária KNX N 264E/11 da Siemens oferece 8 entradas para contatos sem potencial e 8 entradas para tensões AC/DC de 12 a 230 V. O dispositivo é adequado para monitorar estados de comutação, níveis de tensão e contagem de pulsos, tornando-o ideal para uso flexível em sistemas de automação KNX.

Principais Características

• 8 entradas para contatos sem potencial (a...h) e 8 entradas de tensão (A...H) para AC/DC 12-230 V
• Indicação de estado com LED para cada entrada; o LED acende quando há tensão presente ou o contato está fechado
• Suporta pressões curtas e longas, comutação, regulação de intensidade (dimming de 1 ou 2 botões) e controle de persianas
• Funções configuráveis, como tempo anti-rebote, limites de telegramas e tipo de contato (NO/NC)
• Contagem de pulsos possível com ou sem monitoramento de limite (8-bit, 16-bit, 32-bit)
• Fonte de alimentação integrada para a eletrônica via AC 230 V, com um consumo máximo de 1,7 W

Especificações Técnicas

• Alimentação:
  • Tensão do bus via linha KNX (DC 21-30 V, SELV)
  • Fonte de alimentação integrada AC 230 V (+10% / -15%), 50/60 Hz
  • Corrente do bus: 5 mA (metade da carga padrão do bus KNX)
• Entradas:
  • 8 entradas para contatos sem potencial (a...h) com um comprimento máximo de cabo de 100 m
  • 8 entradas de tensão (A...H) para AC/DC 12-230 V, conectáveis a diferentes fases (L1, L2, L3) ou a um sinal FELV
  • Atraso de sinal para detecção de entrada: 60-140 ms, dependendo do tipo de tensão (AC ou DC)
  • Frequência máxima de comutação: 5 Hz
  • Tempo mínimo de ativação: 100 ms (AC), 60 ms (DC)
  • Tempo mínimo de desativação: 100 ms (AC), 140 ms (DC)
• Conexões:
  • Alimentação e entradas: terminais sem parafusos, comprimento de decapagem 9-10 mm
  • Bus KNX: contatos de pressão no trilho DIN, terminais do bus Ø 0,6-0,8 mm
  • Secções de fios permitidas: 0,5-2,5 mm² sólido, 0,5-1,5 mm² trançado com terminal
• Grau de Proteção: IP20
• Instalação: Montagem em trilho DIN, 6 módulos de largura (1 módulo = 18 mm)
• Dimensões: Para montagem em trilho DIN, 6 módulos de largura
• Peso: Aproximadamente 325 g
• Segurança Elétrica:
  • Categoria de sobretensão: III (conforme IEC 60664-1)
  • Grau de poluição: 2 (conforme IEC 60664-1)
  • Bus: Tensão extra baixa de segurança SELV DC 24 V
• Condições Ambientais:
  • Temperatura de operação: -5°C a +45°C
  • Temperatura de armazenamento: -25°C a +70°C
  • Umidade relativa: 5% a 93% (sem condensação)
• Certificações: Conformidade com EN 50090-2-2, marcado CE

Aplicações

Este dispositivo de entrada binária é ideal para uso em sistemas KNX para monitorar tensões, interruptores, alarmes, falhas e outros estados. Suporta operação automática e manual, incluindo controle de persianas e luzes, oferecendo flexibilidade para requisitos de instalação específicos.

Nota Importante

Após descarregar o programa de aplicação ETS, o dispositivo deixará de funcionar. Certifique-se de que a configuração está sempre corretamente carregada para garantir o funcionamento. O estado das entradas também não será exibido se a configuração estiver ausente.
