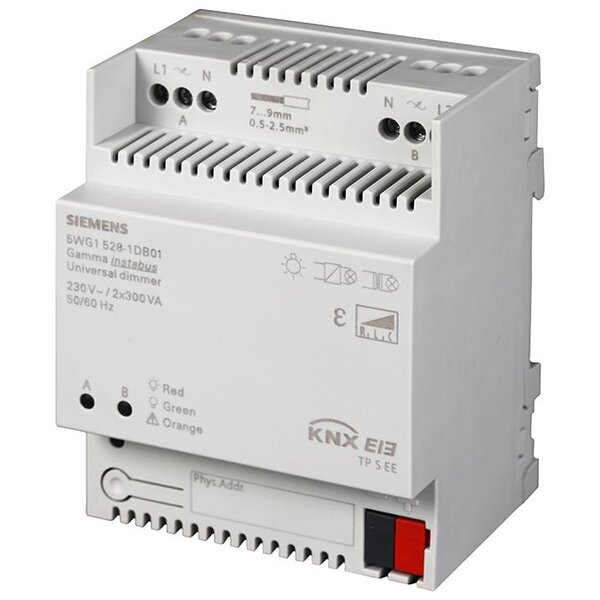

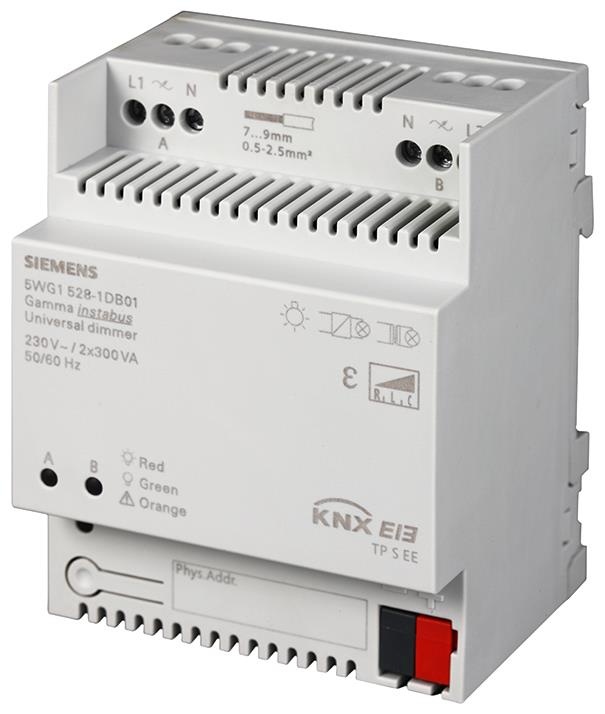

N 528D01 Dimmer universal, 2 x 300 VA, RLC AC 230 V

Informação

Datasheet

Dimmer Universal REG | 2 saídas, RLC, 300 W | art.nr.: N 528D01

O dimmer universal oferece uma solução versátil para o controle de iluminação, incluindo ligar/desligar e dimerização de vários tipos de cargas. Com duas saídas configuráveis individualmente, é adequado para cargas resistivas, indutivas e capacitivas. O dispositivo detecta automaticamente o tipo de carga conectada e ajusta o controle entre corte de fase ascendente ou descendente. Totalmente configurável via ETS, o dimmer oferece funcionalidades avançadas para controle de iluminação em aplicações residenciais e comerciais.

Principais características

• 2 saídas para controle de comutação/dimerização (2x300 VA ou 1x500 VA a 35°C).
• Detecção automática de carga e ajuste para corte de fase ascendente ou descendente.
• Sem necessidade de carga mínima por saída.
• Proteção contra curto-circuito, sobrecarga e aumento de temperatura.
• Compatível com LEDs dimerizáveis, lâmpadas halógenas e incandescentes.
• Totalmente configurável via ETS, com configurações avançadas de cenas e temporização.
• Unidade de acoplamento ao barramento integrada (conexão KNX).
• Função de obra para controle de iluminação antes da configuração ETS.

Dados técnicos

• Alimentação:
  • Tensão do barramento KNX: DC 24V (21–30V).
  • Corrente do barramento KNX: Típica 5 mA, máx. 8 mA.
  • Tensão nominal: AC 230V (+10%/-15%), 50/60 Hz.
• Capacidade de carga (a 35°C):
  • 2 saídas: 2x300 VA.
  • 1 saída: 1x500 VA.
• Compatibilidade de lâmpadas:
  • Incandescentes: 300 W / 500 W.
  • Halógenas alta tensão: 300 W / 500 W.
  • Halógenas baixa tensão (eletrônicas): 300 VA / 500 VA.
  • Halógenas baixa tensão (magnéticas): 240 VA / 400 VA.
  • LEDs dimerizáveis: ≤100 VA / ≤200 VA.
  • Lâmpadas fluorescentes compactas dimerizáveis: ≤45 VA / ≤75 VA.
• Proteções:
  • Curto-circuito: Desligamento automático com tentativas de restauração.
  • Sobrecarga: Desligamento automático em caso de sobrecarga.
  • Aumento de temperatura: Desligamento automático em caso de superaquecimento.
• Conexões:
  • Barramento KNX: Terminais sem parafuso, 0,6–0,8 mm Ø, comprimento do descascamento 5 mm.
  • Terminais de carga: Terminais de parafuso, comprimento do descascamento 7–9 mm.
  • Seção do condutor: 0,5–4,0 mm² sólido, 0,5–2,5 mm² flexível.
• Especificações físicas:
  • Dimensões: 72 x 90 x 55 mm (4 módulos).
  • Material da carcaça: Plástico.
  • Montagem: Trilho DIN (TH35 conforme EN 60715).
  • Peso: Aproximadamente 220 g.
  • Proteção IP: IP20.
• Condições ambientais:
  • Temperatura de operação: -5°C a +45°C.
  • Temperatura de armazenamento: -20°C a +70°C.
  • Umidade relativa: 5% a 95% (sem condensação).
• Normas:
  • Classe de proteção: Classe III (conforme EN 60529).
  • Grau de poluição: 2 (conforme IEC 60664-1).
  • Categoria de sobretensão: III (conforme IEC 60664-1).

Funcionalidades adicionais

• Controle de cenas de 8 bits com atribuição de cada saída a até 8 cenas.
• Tempos de dimerização ajustáveis individualmente (mais claro/mais escuro) para cada saída.
• Aviso opcional antes do desligamento, escurecendo para 50% no modo noturno.
• Contadores para horas de operação e ciclos de comutação com monitoramento de limites.
• Valores de dimerização ajustáveis em caso de perda ou recuperação de energia.
• Modo temporizador e noturno com atrasos ON e OFF ajustáveis.

Notas importantes

Em caso de curto-circuito, o dimmer desativa temporariamente a carga e tenta restaurá-la após 3 segundos. Se o problema persistir, a carga permanecerá desativada. Em caso de superaquecimento, o dimmer se desliga automaticamente e se recupera quando a temperatura volta ao normal. A função de obra permite controlar a iluminação antes da configuração ETS.

Aplicações

O dimmer universal é ideal para instalações residenciais e comerciais, oferecendo controle de iluminação confiável e flexível. Sua compatibilidade com uma ampla gama de lâmpadas o torna uma solução versátil para sistemas modernos KNX.
