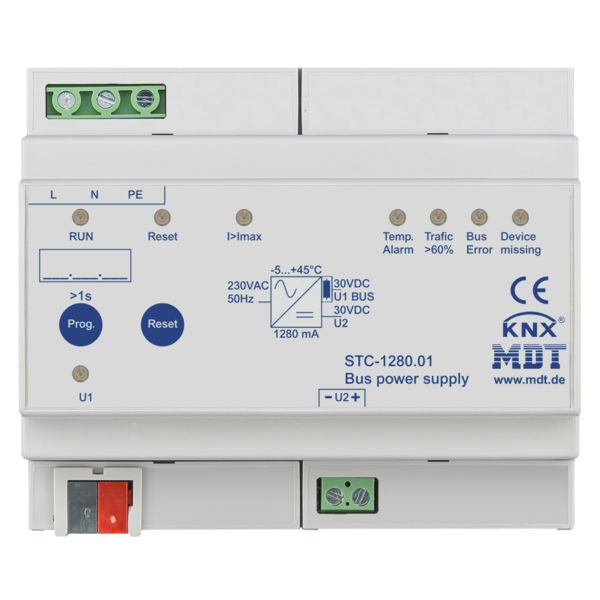

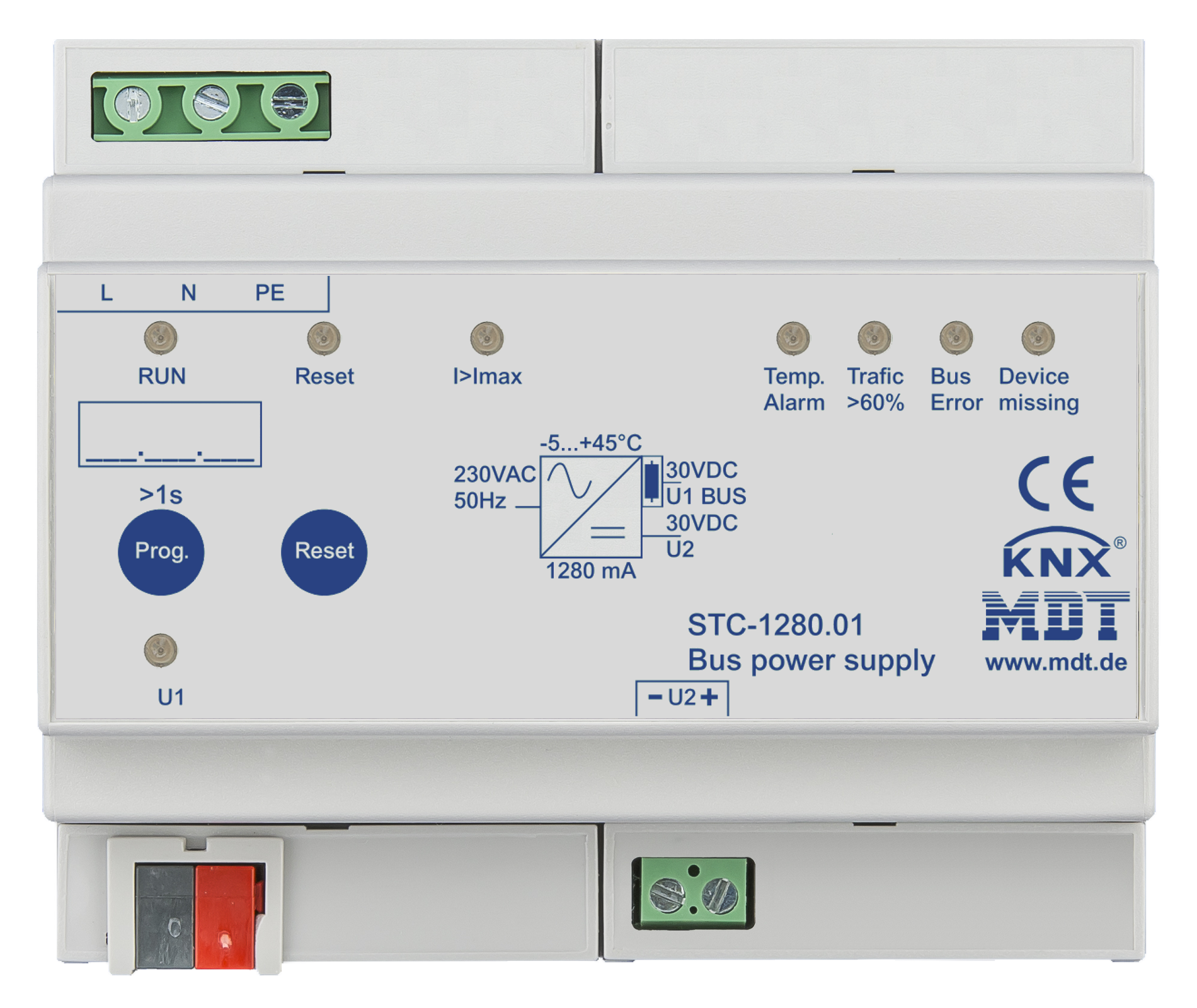

Fonte de Alimentação Diagnóstica MDT 1280mA com Saída Adicional de 30V DC

A fonte de alimentação KNX MDT de 1280mA com indutor integrado fornece uma tensão estável de 30V DC para o bus KNX e inclui uma saída adicional sem indutor para aplicações extra. Esta fonte de alimentação oferece diagnóstico contínuo da tensão do bus, corrente, sobrecarga e eventuais falhas no bus. Eventos como falha ou retorno de tensão são registrados com carimbo de data/hora em um buffer de anel interno, que pode ser lido através de um telegrama de 14 bytes. O dispositivo oferece alta confiabilidade e pode detectar automaticamente dispositivos defeituosos na linha KNX.

Principais Características:

• Corrente nominal: 1280mA (saída com indutor)
• Saída adicional sem indutor: 30V DC para carga adicional
• Função de diagnóstico: Monitoramento contínuo da tensão do bus, corrente, sobrecarga e falhas no bus
• Buffer de anel: Armazena todos os eventos com carimbo de data/hora
• Detecção de falhas no bus: Detecta dispositivos ausentes na linha KNX
• Funções programáveis: Através do software ETS (ETS 4/5)
• Indicadores LED: 8 LEDs coloridos indicam o status, incluindo operação normal, sobrecarga, falhas no bus e modo de programação

Especificações Técnicas:

• Fonte de alimentação: 230V AC, 50Hz
• Tensão de saída do bus KNX: 30V DC SELV (Tensão Extra Baixa de Segurança)
• Corrente nominal (saída com indutor): 1280mA
• Saída sem indutor: 30V DC SELV
• Corrente total máxima (ambas as saídas): 1600mA
• Eficiência em carga nominal: >89%
• Perda de potência sem carga: <1,0W
• Intervalo de temperatura: 0°C a +45°C
• Proteção contra sobrecarga e curto-circuito: Sim
• Categoria de sobretensão: III
• Classe de proteção: IP20 (para instalação em ambientes internos secos)
• Dimensões: 6TE (montagem em trilho DIN 35mm)
• Certificação: ISO 9001 (Fabricado na Alemanha)
• Garantia: 3 anos

A fonte de alimentação MDT de 1280mA é projetada para desempenho estável em instalações KNX. A saída adicional sem indutor oferece flexibilidade para várias aplicações, enquanto o diagnóstico integrado garante monitoramento contínuo do status do bus. Este produto atende a altos padrões de qualidade e é ideal para ambientes exigentes onde a confiabilidade e a segurança são essenciais.
