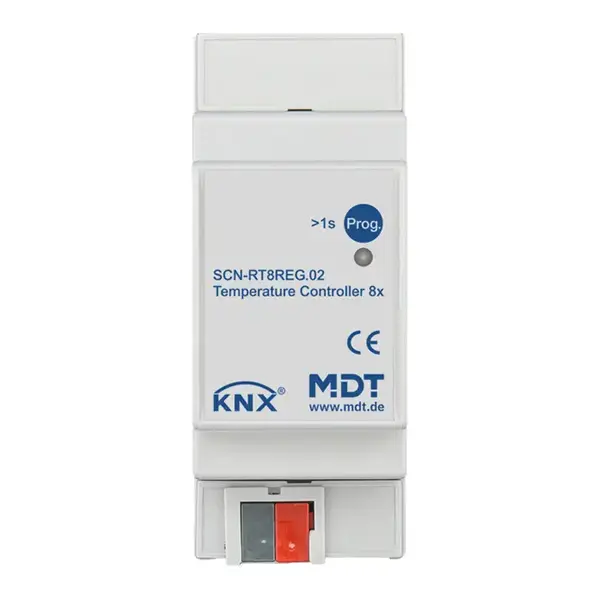

Controlador de Temperatura MDT 8 canais

O controlador de temperatura MDT de 8 canais oferece controle versátil da temperatura para uma ampla gama de aplicações. O dispositivo suporta controle PI, controle em dois estágios e PWM, proporcionando uma gestão flexível de sistemas de aquecimento e refrigeração. Com a interface de bus KNX integrada e funções como modo dia/noite, proteção contra geadas e feedback de status, esta é uma solução confiável para gestão avançada de temperatura.

Características do produto:

• Modos de controle: PI, controle em dois estágios, PWM
• Limites de temperatura mínimos/máximos ajustáveis
• Alarme de proteção contra geadas e superaquecimento
• Memória para valores mínimos e máximos
• Transmissão cíclica programável do estado dos contatos
• Suporta modo dia/noite, proteção contra geadas e superaquecimento, e modo de resfriamento
• Feedback de status via objetos de estado HVAC e RHCC
• Modos de operação ajustáveis via objetos de bit ou byte
• Valor de ajuste ajustável via visualização, por exemplo, MDT VisuControl
• Acoplador de bus KNX integrado
• Proteção contra flutuações de temperatura
• Fabricado na Alemanha, certificado ISO 9001
• Garantia de 3 anos

Especificações técnicas:

• Tipo de instalação: MDRC (montagem em trilho DIN)
• Número de canais: 8
• Intervalo de controle de temperatura: +7°C a +35°C
• Limite de comutação: +1°C a +40°C
• Sensores compatíveis: PT1000 (apenas para alguns modelos)
• Comprimento máximo do cabo do sensor: 12 metros (PT1000)
• Interface KNX: TP-256
• Alimentação: bus KNX (típico < 0,3W)
• Classe de proteção: IP20
• Dimensões (trilho DIN): 2TE
• Temperatura de funcionamento: -5°C a +45°C
• Umidade relativa: 5% a 93% (sem condensação)

Nota importante:

Para evitar interferências, os cabos dos sensores PT1000 não devem ser colocados paralelamente às linhas de alimentação de 230VAC. Certifique-se de seguir as normas e diretrizes aplicáveis sobre espaçamento de cabos.

Produtos relacionados nesta série:

• SCN-RT2UP.01 Controlador/Sensor de 2 canais, embutido, entradas para sensores PT1000 até 12m de comprimento
• SCN-RT4UP.01 Controlador/Sensor de 4 canais, embutido, entradas para sensores PT1000 até 12m de comprimento
• SCN-RT6AP.01 Controlador/Sensor de 6 canais, montagem em superfície, entradas para sensores PT1000 até 12m de comprimento
• SCN-RT8REG.02 Controlador de temperatura de 8 canais 2TE REG

Acessórios disponíveis:

• SCN-PTST1.01 Sensor PT1000 padrão, dimensões 4mm x 30mm, cabo de conexão de 1m
• SCN-PTST3.01 Sensor PT1000 padrão, dimensões 6mm x 50mm, cabo de conexão de 3m
• SCN-PTAN3.01 Sensor PT1000 para aplicações de montagem em superfície, dimensões 15mm x 22mm, cabo de conexão de 3m
• SCN-PTDE0.01 Sensor PT1000 para montagem no teto, diâmetro de perfuração 23mm, profundidade 28mm
