Controlador de temperatura/Sensor 6 canais, Disp. de mont. em superf.

Informação

Datasheet

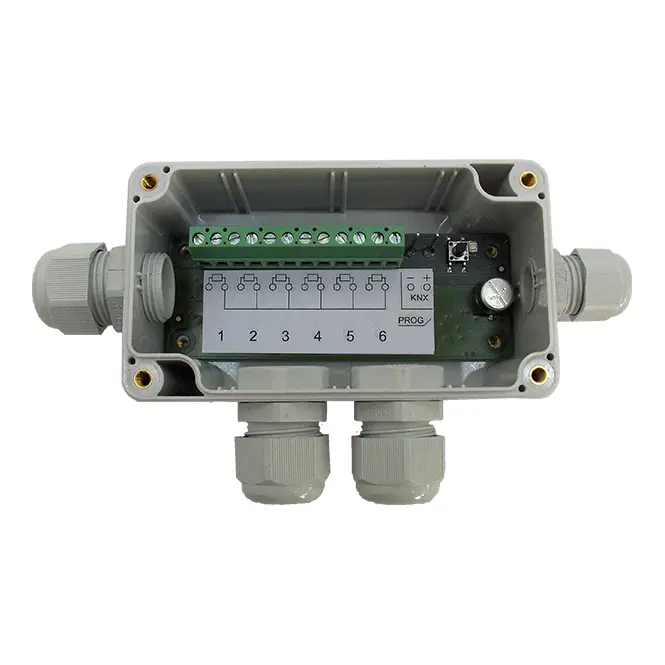

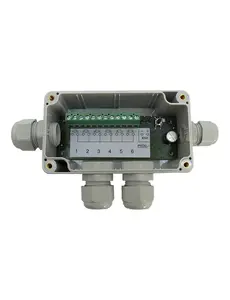

Controlador de Temperatura MDT 6 canais - Montagem em superfície

O controlador de temperatura MDT de 6 canais - montagem em superfície é projetado para controle versátil de temperatura, ideal para gerenciamento de sistemas de aquecimento e resfriamento. O dispositivo oferece modos de controle flexíveis, como PI, dois estágios e PWM, permitindo monitoramento e regulação precisos da temperatura. Com a interface de bus KNX integrada, feedback de status e funções avançadas de proteção, esta é uma solução confiável para a gestão avançada de temperatura.

Características do produto:

• Modos de controle selecionáveis: PI, dois estágios, PWM
• Valores limite mínimos e máximos ajustáveis
• Alarme de proteção contra geadas e superaquecimento
• Memória para valores mínimos e máximos
• Transmissão cíclica programável do estado dos contatos
• Proteção para dia, noite, contra geadas e superaquecimento, incluindo função de resfriamento
• Feedback de status via objetos de estado HVAC e RHCC
• Modos de operação ajustáveis via objetos de bit ou byte
• Valor de ajuste ajustável via visualização, por exemplo MDT VisuControl
• Acoplador de bus KNX integrado
• Fabricado na Alemanha, certificado ISO 9001
• Garantia de fábrica de 3 anos

Especificações técnicas:

• Tipo de instalação: Montagem em superfície
• Número de canais: 6
• Faixa de controle de temperatura: -20°C a +100°C (para sensores PT1000)
• Sensores compatíveis: PT1000 (com entradas para sensores de até 12 metros de comprimento)
• Comprimento máximo do cabo do sensor: 12 metros
• Interface KNX: TP-256
• Alimentação: Bus KNX (típico < 0,3W)
• Classe de proteção: IP20
• Dimensões (carcaça de montagem em superfície): 115mm x 64mm x 40mm
• Temperatura de operação: -5°C a +45°C
• Umidade relativa: 5% a 93% (sem condensação)

Nota importante:

Para evitar interferências, os cabos dos sensores PT1000 não devem ser colocados paralelamente às linhas de alimentação de 230V. Certifique-se de seguir as normas e diretrizes aplicáveis sobre espaçamento de cabos.

Produtos relacionados nesta série:

• SCN-RT2UP.01 Controlador/Sensor de 2 canais, embutido
• SCN-RT4UP.01 Controlador/Sensor de 4 canais, embutido
• SCN-RT6AP.01 Controlador/Sensor de 6 canais, montagem em superfície
• SCN-RT8REG.02 Controlador de temperatura de 8 canais, trilho DIN

Acessórios disponíveis:

• SCN-PTST1.01 Sensor PT1000 padrão, dimensões 4mm x 30mm, cabo de conexão de 1m
• SCN-PTST3.01 Sensor PT1000 padrão, dimensões 6mm x 50mm, cabo de conexão de 3m
• SCN-PTAN3.01 Sensor PT1000 para montagem em superfície, dimensões 15mm x 22mm, cabo de conexão de 3m
• SCN-PTDE0.01 Sensor PT1000 para montagem no teto, diâmetro de perfuração 23mm, profundidade 28mm
