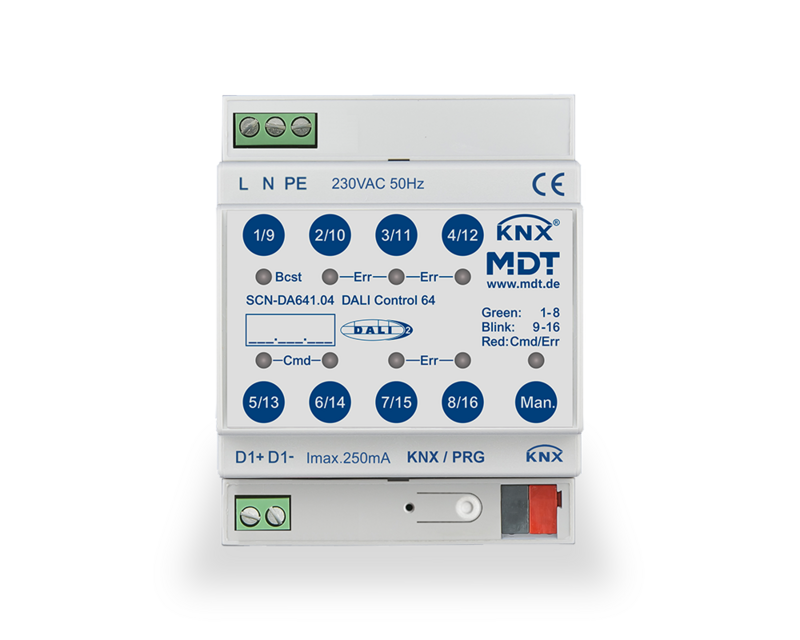

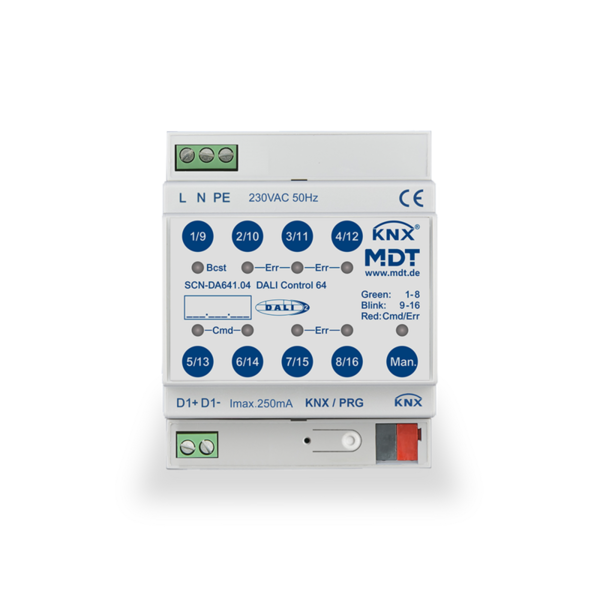

Gateway MDT DALI Control 64 - 1 Saída

O Gateway MDT DALI Control 64 com 1 saída DALI forma a interface entre o sistema KNX e o barramento DALI, oferecendo amplas possibilidades para o controle da iluminação em ambientes comerciais e residenciais. O gateway é compatível com os padrões DALI e DALI-2, permitindo o controle de luzes monocromáticas, RGB, RGBW e Tunable White.

Principais Características

• Suporta até 64 ECGs (Electronic Control Gear) e 16 grupos DALI.
• Controle de cor inovador: HSV (Matiz, Saturação, Valor), RGB, RGBW e Tunable White de acordo com o padrão DALI DT8.
• Módulo de controle de cor integrado para configurações de iluminação dependentes do tempo, com até 300 etapas.
• Suporta 16 cenas de iluminação programáveis com tempos de escurecimento individuais.
• Compatível com iluminação DALI e DALI-2, conforme o padrão DALI DT6/DT8.
• Operação manual e detecção de falhas de lâmpadas e ECGs com possibilidade de substituição rápida.
• Modos de operação como operação normal, contínua, modo noturno, iluminação de escadas e modo de pânico.
• Monitoramento de energia e função de economia para desligar os ECGs nos grupos DALI.
• Substituição rápida de ECGs defeituosos por meio de detecção automática e função de reinicialização.
• Configuração e comissionamento com ETS5 ou superior, utilizando um aplicativo DCA gratuito para controle de cenas e temporização.

Especificações Técnicas

• Número de saídas: 1 saída DALI para até 64 ECGs e 16 grupos.
• Tensão máxima DALI: 16V DC.
• Secção de cabo recomendada: Mínimo 1,5 mm².
• Corrente de alimentação garantida: 128 mA, corrente máxima 250 mA.
• Atraso no desligamento: 600 ms após um curto-circuito DALI.
• Reinício após desligamento: 5 segundos após a detecção de curto-circuito.
• Interface KNX: TP-256 com suporte para Long Frame, ETS5 / ETS6.
• Conexões: Conexão de barramento KNX 0,8 mm Ø, núcleo sólido. Terminal de parafuso 0,5 - 4,0 mm² (núcleo sólido) e 0,5 - 2,5 mm² (trançado).
• Alimentação: 230V AC / 50 Hz.
• Consumo de energia: Típico < 5W.
• Classe de proteção: IP 20.
• Dimensões: 4SU (Space Units), para montagem em trilho DIN (35 mm).
• Faixa de temperatura de operação: 0 a +45°C.
• Certificação: Certificado KNX de acordo com EN 62386-101 ed2 e EN 62386-103 ed2.

Modos de Operação e Funcionalidades Adicionais

• Modos: Operação normal, operação contínua, modo noturno, iluminação de escadas e modo de pânico.
• Cenas: Suporte para 16 cenas com tempos de escurecimento individuais.
• Controle de cor: HSV, RGB, RGBW, Tunable White e controle de cor XY de acordo com o padrão DALI DT8.
• Iluminação dependente do tempo: Até 300 etapas para ajustes de cor dependentes do tempo.
• Gestão de energia: Função para desligar os ECGs para economia de energia nos grupos DALI.
• Detecção de falhas: Detecta falhas de lâmpadas e ECGs defeituosos.

Versões Disponíveis

• SCN-DA641.04 DALI Control 64 Gateway, 4SU MDRC, adequado para 64 ECGs / 16 grupos DALI.
• SCN-DA642.04 DALI Control 2 x 64 Gateway, 4SU MDRC, adequado para 2 x 64 ECGs / 16 grupos DALI (2 saídas DALI).

O Gateway MDT DALI Control 64 oferece uma solução completa para a integração do KNX com sistemas DALI, com capacidades avançadas de controle de cores e flexibilidade na gestão de cenas de iluminação.
