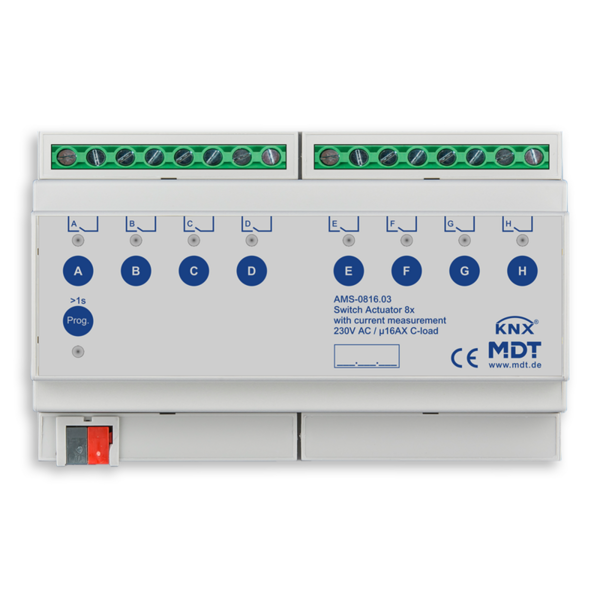

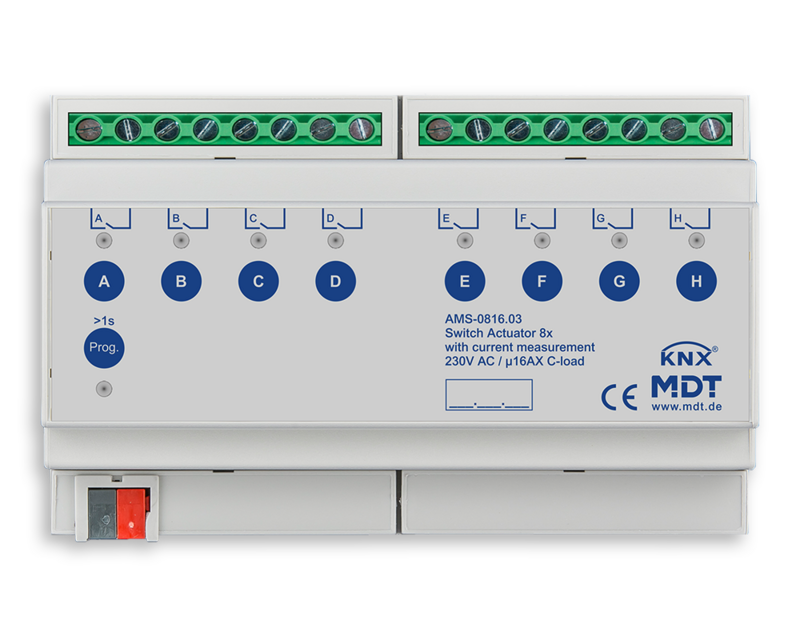

Atuador de Comutação de 8 Canais com Medição de Corrente (AMS-0816.03)

O atuador de comutação MDT de 8 canais com medição de corrente integrada oferece controle preciso de até 16 A por canal. Com suporte para C-Load (140 µF) e uma função de medidor de energia integrada (Wh/kWh), este dispositivo é ideal para gestão energética e automação em edifícios inteligentes.

Especificações Técnicas

• Número de canais: 8
• Largura do módulo: 8 SU (MDRC)
• Medição de corrente por canal: 10 mA a 16 A
• Capacidade total de transporte de corrente: 96 A
• Precisão de medição: 2%
• Taxa de amostragem: 2000 medições / 500 ms
• Tensão: 230 V AC
• Carga capacitiva: 140 µF (C-Load)
• Corrente de pico máxima: 600 A / 150 µs, 250 A / 600 µs
• Cargas máximas:
  • Lâmpadas incandescentes: 2500 W
  • Lâmpadas halógenas 230 V: 2500 W
  • Lâmpadas halógenas com transformador eletrônico: 1500 W
  • Lâmpadas fluorescentes não compensadas: 2300 W
  • Lâmpadas fluorescentes compensadas em paralelo: 1300 W
• Vida útil dos contatos (mecânica): 1.000.000 comutações
• Classe de proteção: IP20
• Temperatura de operação: 0 ... 45 °C
• Número máximo de transformadores eletrônicos: 20
• Operação manual: Sim, através dos botões no dispositivo
• Indicador LED por canal
• Funções: Medição de corrente RMS, medidor de energia integrado (Wh/kWh), atraso de tempo, medição de energia
• Suporte de software ETS: Sim (a partir de ETS5)
• Alimentação através do bus KNX: Tipicamente <0,4 W

Características do Produto

• Reação rápida (< 1 segundo) em configuração mestre/escravo
• Medidor de energia integrado para medição precisa do consumo (Wh/kWh)
• Programação individual por canal através do software ETS
• Funções de estado estendidas (invertido, cíclico, bloqueado)
• Operação prioritária e forçada com tempo de liberação automático
• Comportamento ajustável em caso de falha ou retorno da tensão do bus (configurável por canal)

Nota

O dispositivo foi projetado para montagem fixa em um trilho DIN de 35 mm em ambientes internos secos. Não é permitido operar tensões nominais e tensões de segurança extra-baixa (SELV) misturadas dentro do atuador. Todos os relés mantêm sua posição de comutação em caso de falha de energia. Em caso de falha ou retorno da tensão do bus, as posições de comutação dos relés podem ser programadas individualmente para cada canal.

Números de Peças e Nomes Disponíveis nesta Série

• AMS-0416.03 Atuador de Comutação de 4 Canais 4 SU MDRC, 16 A, 230 V AC, carga capacitiva, 140 µF, medição de corrente
• AMS-0816.03 Atuador de Comutação de 8 Canais 8 SU MDRC, 16 A, 230 V AC, carga capacitiva, 140 µF, medição de corrente
• AMS-1216.03 Atuador de Comutação de 12 Canais 12 SU MDRC, 16 A, 230 V AC, carga capacitiva, 140 µF, medição de corrente
