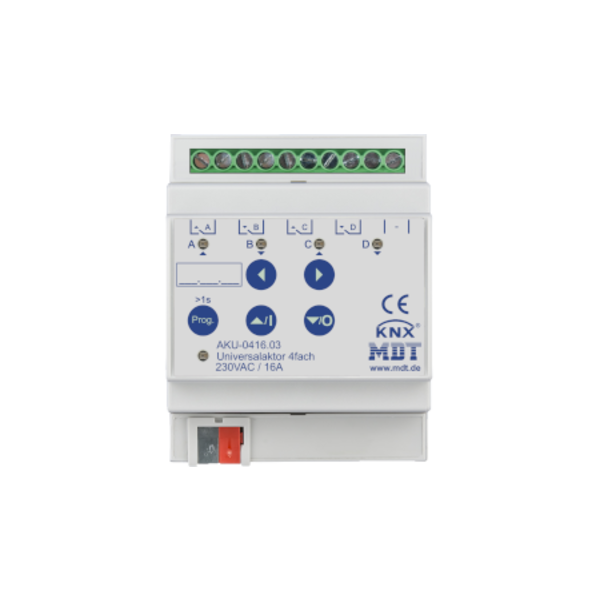

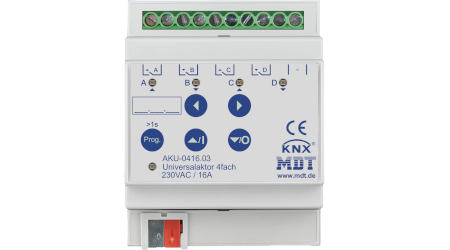

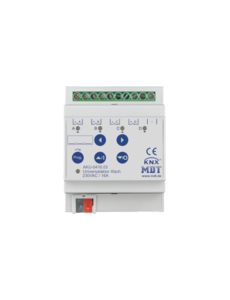

MDT AKU-0416.03 Atuador universal KNX | 4 canais 16Amp.

Informação

Datasheet

Atuador Universal para KNX (Série AKU, 16 A)

O atuador universal MDT da série AKU oferece capacidades versáteis para comutação, controle de persianas e aquecimento. O dispositivo suporta sombreamento automático, controle PWM e funções de ventilação, e pode gerenciar até 8 cenas por canal. Ideal para diversas aplicações KNX. Disponível em versões de 4 a 24 canais com uma carga capacitiva de 100 µF.

Principais características:

• Parte da série AKU, adequado para 16 A com uma capacidade de 100 µF
• Sombreamento automático e ajuste de lâminas com base na posição do sol
• Controle de aquecimento com PWM (0-100%) para regulação precisa da temperatura
• Função de ventilação para janelas abertas ou inclinadas, com desligamento automático
• Funções temporais: atraso de ativação/desativação, função de luz de escada e atraso na mudança de direção
• Operação manual através de botões e indicadores LED para cada canal
• Vinculação lógica de dados binários e 8 cenas por canal
• Funções de comutação central e bloqueio para operação forçada
• Comportamento ajustável em caso de falha ou recuperação da tensão do barramento
• Posicionamento de 8 bits para persianas e estores, e funções automáticas de 1 bit
• Fases de alimentação separáveis para instalação flexível
• Download rápido de aplicações com ETS 5 ou superior, suporta quadros longos
• Vida útil das saídas: 1.000.000 ciclos de comutação (mecânica)

Especificações técnicas:

• Tensão: 230 V AC
• Corrente máxima: 16 A (carga resistiva)
• Carga capacitiva: 100 µF
• Canais: Disponível em 4, 6, 8, 16 e 24 canais
• Classe de proteção: IP20
• Faixa de temperatura de operação: 0 ... 45 °C
• Montagem em trilho DIN (35 mm) em quadros de distribuição
• Corrente de inrush máxima: 400 A / 150 µs, 200 A / 600 µs
• Carga máxima para motores de persianas: 600 W
• Carga máxima para lâmpadas incandescentes: 2300 W
• Carga máxima para lâmpadas halógenas (230 V): 2300 W
• Carga máxima para transformadores eletrônicos de halogênio: 1300 W
• Carga máxima para lâmpadas fluorescentes (não compensadas): 2000 W
• Carga máxima para lâmpadas fluorescentes (compensadas em paralelo): 1200 W
• Número máximo de transformadores eletrônicos: 15
• Seção de cabo: 0,5 - 4,0 mm² (terminais de parafuso), 0,8 mm (conexão ao barramento KNX)
• Torque de aperto do terminal: 0,5 Nm
• Consumo do barramento KNX: tip. < 0,15 W

Nota: Não é permitido o uso misto de tensão nominal e de baixa tensão de segurança (SELV) dentro do atuador.

Para a concepção de projetos e a colocação em funcionamento, recomenda-se o uso do ETS 5 ou superior. O software de aplicação está disponível para download em www.mdt.de/Downloads.html.

Variantes disponíveis:

• AKU-0416.03 Atuador universal 4 canais 4 SU MDRC, 230 V AC, 16 A
• AKU-0616.03 Atuador universal 6 canais 4 SU MDRC, 230 V AC, 16 A
• AKU-0816.03 Atuador universal 8 canais 4 SU MDRC, 230 V AC, 16 A
• AKU-1616.03 Atuador universal 16 canais 8 SU MDRC, 230 V AC, 16 A
• AKU-2416.03 Atuador universal 24 canais 12 SU MDRC, 230 V AC, 16 A

O atuador universal MDT é fabricado na Alemanha e certificado de acordo com a norma ISO 9001. O dispositivo é fornecido com uma garantia de 3 anos.
