Datasheet

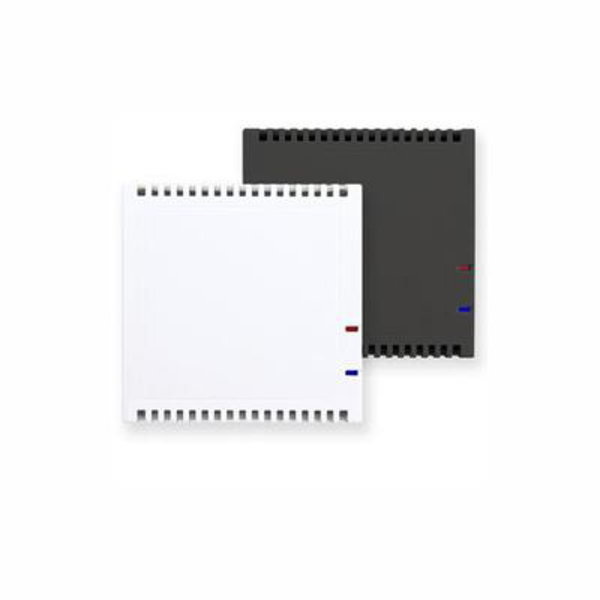

SK30-TC-CO2
Sensor KNX de temperatura e CO₂

Número do artigo:
30512361 (branco)
30512362 (antracite)

O Arcus-EDS SK30-TC-CO2 é um sensor KNX compacto (55 mm, IP20) projetado para medir a temperatura e a concentração de CO₂ em ambientes internos. É destinado à automação predial, com funções integradas de controle e lógica para uma gestão climática eficiente. Com entradas e saídas binárias integradas, permite o controle descentralizado de válvulas KNX ou atuadores térmicos, além do controle da ventilação com base na qualidade do ar.

Funções

• Medição da temperatura do ar (sensor embutido na carcaça)
• Medição da concentração de CO₂ (sensor embutido na carcaça)
• Funções de controle para aquecimento e resfriamento (também combinadas)
• Temperaturas de ajuste para Conforto, Standby, Economia e Proteção via objetos KNX
• Ajuste de setpoint via KNX
• Armazenamento de valores mínimos e máximos de temperatura
• Alarme de calor e de geada
• Limites para temperatura e níveis de CO₂
• Controle do ventilador via limites de CO₂ ou entradas externas
• Saída de controle 0–100% ou PWM para atuadores térmicos
• Função de enxágue da válvula
• Segundo controlador de temperatura como função auxiliar
• 2 entradas/saídas binárias (sem potencial)
• Indicação do estado do controlador de temperatura via LEDs
• Quatro blocos lógicos para vincular sinais internos e externos

Dados técnicos

• Medições: temperatura, concentração de CO₂
• Faixa de temperatura: 0 .. +50°C
• Resolução de temperatura: 0,02°C
• Precisão de temperatura: ± 0,4°C (5..60°C), caso contrário ± 0,8°C
• Faixa de CO₂: 400 – 5000 ppm
• Precisão de CO₂: ± (50 ppm + 3% do valor medido)
• Entradas/saídas binárias: 2 (sem potencial)
• Tensão de operação: via barramento KNX (21 .. 32 VDC)
• Consumo de energia: aprox. 240 mW (a 24 VDC)
• Temperatura ambiente: 0 .. +50°C (operação), -25 .. +60°C (armazenamento)
• Umidade ambiente: 0 .. 95% U.R. (sem condensação)
• Acoplador de barramento: integrado
• Versão do ETS: ETS 4 ou superior (aplicação: HLK305)
• Terminais de conexão: terminais KNX de 2 pinos (vermelho/preto)
• Classe de proteção: IP20
• Carcaça: plástico, tamanho padrão 55 mm

Observações importantes

• O sensor é destinado exclusivamente ao uso em ambientes internos.
• A instalação e a configuração devem ser realizadas por instaladores KNX certificados.
• Use ETS 4 ou superior para programar o dispositivo (aplicação HLK305).
• O posicionamento correto no ambiente é essencial para medições precisas.
