SK07-TC-6B Sensor de temperatura com entrada para PT1000 externa, IP20

Informação

Datasheet

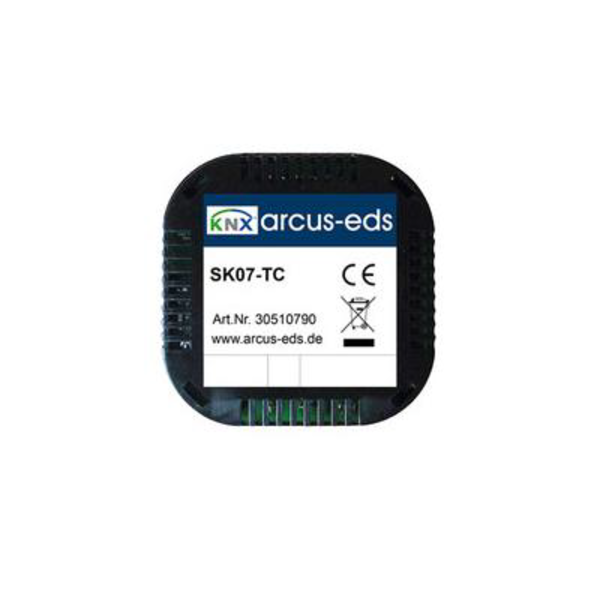

SK07-TC-6B

Sensor de temperatura com entrada para sonda PT1000 externa

Arcus-EDS – Art. n.º 30510790 – EAN 642125989701

O sensor de temperatura KNX SK07-TC-6B da Arcus-EDS é uma solução inteligente e fiável para a medição e controlo preciso da temperatura ambiente com uma sonda PT1000 externa (não incluída). Este módulo compacto é ideal para aplicações de aquecimento, arrefecimento e ventilação em sistemas KNX.

Inclui várias funcionalidades como controlo de temperatura, monitorização de limites, alarmes, controlo de ventilação, lógica de sinais e múltiplas entradas/saídas binárias. Compatível com ETS a partir da versão 4, facilita a integração em sistemas domóticos.

Nota importante: O sensor de temperatura não está incluído e deve ser ligado externamente através de uma sonda PT1000. Esta configuração permite flexibilidade na instalação do ponto de medição, mas exige a aquisição de uma sonda separada.

Aplicações

• Controlo da temperatura ambiente em instalações KNX
• Controlo descentralizado de válvulas ou atuadores térmicos
• Gestão de clima e ventilação em edifícios inteligentes
• Avaliação de interruptores e botões externos

Especificações técnicas

• Grandeza medida: Temperatura (PT1000 externa)
• Intervalo de medição: -50 °C a +400 °C (dependendo da sonda)
• Resolução: 0,02 °C
• Precisão: Dependente da sonda PT1000 utilizada
• Controlo: Controlador PI integrado para aquecimento e arrefecimento
• Pontos de regulação: Conforto, Standby, Economia, Antigeada via objetos KNX HVAC
• Ajuste de ponto de regulação: via objetos KNX
• Memorização de temperaturas mínimas/máximas
• Alarme de calor e geada
• Monitorização de limites de temperatura
• Controlo de ventilador através de entradas externas
• Saída do controlador: 0–100% ou sinal PWM para atuadores térmicos
• Função de enxaguamento de válvulas
• Segundo controlador auxiliar de temperatura
• 4 entradas/saídas binárias (flutuantes)
• 2 entradas/saídas binárias adicionais (3V / 1mA)
• 4 blocos lógicos para sinais internos/externos
• Acoplador de bus: Integrado
• Tensão de funcionamento: Bus KNX 21–32 VDC
• Consumo de energia: aprox. 240 mW a 24 VDC
• Temperatura ambiente (funcionamento): -25 °C a +80 °C
• Temperatura ambiente (armazenamento): -25 °C a +80 °C
• Humidade relativa: 0–100% h.r. (sem condensação)
• Grau de proteção: IP20 (uso interior seco)
• Dimensões do módulo: 50 × 50 × 20 mm (L × A × P), 58 mm diagonal
• Material da caixa: Plástico
• Compatibilidade ETS: desde a versão 4 (HLK305)
