SK30-THC-VOC-PB Sensor KNX embutido para qualidade do ar interior

O SK30-THC-VOC-PB da Arcus-EDS é um sensor KNX avançado projetado para medir e controlar diversos parâmetros do ar interior, como temperatura, humidade relativa e COV (compostos orgânicos voláteis). Com um design compacto e embutido (formato padrão 55 mm), é ideal para instalação em parede em sistemas de automação predial KNX. Inclui botões frontais, indicação LED de estado, funções lógicas e duas entradas/saídas binárias configuráveis.

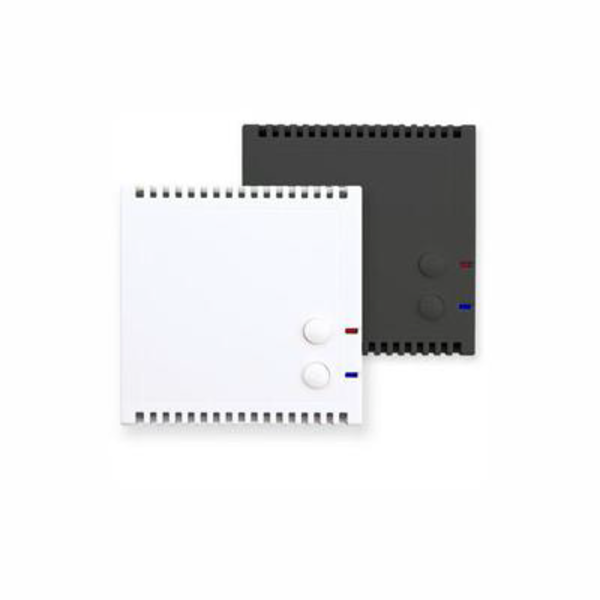

Variantes disponíveis:

• Branco – Código do artigo: 30533371  |  EAN: 642125989602
• Antracite – Código do artigo: 30533372  |  EAN: 642125989633

Aplicações:

• Medição e controlo da temperatura e da humidade ambiente
• Deteção da concentração de COV (qualidade do ar)
• Controlo descentralizado de válvulas KNX ou atuadores térmicos
• Regulação automática da ventilação com base na humidade e qualidade do ar
• Avaliação de interruptores ou botões externos para funções de comutação

Funções e características:

• Sensores de temperatura, humidade e COV integrados no dispositivo
• Cálculo de humidade absoluta, ponto de orvalho e entalpia
• Funções de controlo para aquecimento e arrefecimento (combináveis)
• Temperaturas de setpoint para modos Conforto, Standby, Economia e Proteção
• Controlo frontal com dois botões e/ou objetos KNX
• Controlo de ventilação com base em limites de humidade/COV e entradas externas
• Deteção de ponto de orvalho com alarme e regulação automática
• Saída de controlo: 0–100 % ou PWM programável para atuadores térmicos
• Controlador auxiliar de temperatura disponível
• Função de lavagem de válvula integrada
• 4 blocos lógicos para ligação de sinais internos e externos
• 2 entradas/saídas binárias sem potencial
• LEDs para indicação do estado atual do controlo de temperatura

Especificações técnicas:

• Intervalo de temperatura: -25 a +80 °C
• Resolução de temperatura: 0,02 °C
• Precisão de temperatura: ±0,4 °C (5–60 °C), senão ±0,8 °C
• Humidade relativa: 10–95% HR, resolução 0,02%, precisão ±3% (20–80% a 20 °C)
• Medição de COV: ver ficha técnica 2812-01
• Valores calculados: humidade absoluta, ponto de orvalho, entalpia
• Comando: 2 botões frontais
• I/O binárias: 2 entradas/saídas sem potencial
• Tensão de funcionamento: tensão do bus KNX 21–32 VDC
• Consumo de energia: aprox. 240 mW a 24 VDC
• Temperatura ambiente: -25 a +80 °C (funcionamento e armazenamento)
• Humidade ambiente: 10–95% HR, sem condensação
• Acoplador de bus: integrado
• Compatibilidade ETS: a partir da versão 4 (HLK305)
• Ligação: terminal KNX de 2 pinos (vermelho/preto)
• Classe de proteção: IP20
• Carcaça: plástico, compatível com moldura padrão de 55 mm

Nota importante:

Este sensor é destinado à instalação embutida em caixas de parede padrão com moldura de 55 mm. Os elementos de medição estão integrados no dispositivo. Para um controlo de temperatura mais preciso, pode ser configurada uma leitura ponderada com um sensor externo via KNX.
