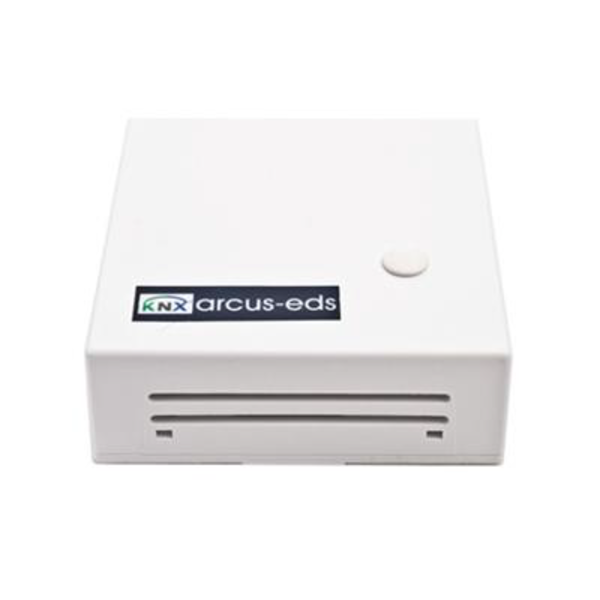

SK20-THC-CO2-2B Sensor KNX de superfície para qualidade do ar interior

O SK20-THC-CO2-2B da Arcus-EDS é um sensor KNX versátil para montagem à superfície, concebido para medir e controlar parâmetros de ar interior como temperatura, humidade relativa e concentração de CO₂. Este dispositivo compacto oferece medições precisas e calcula valores como humidade absoluta, ponto de orvalho e entalpia. Com funcionalidades avançadas para controlo HVAC, é ideal para gestão de ventilação, eficiência energética e controlo climático em sistemas de automação KNX.

Disponibilidade:

• Código do artigo: 30532261
• EAN: 642125990905

Aplicações:

• Monitorização e controlo da temperatura ambiente
• Deteção da concentração de CO₂ em ambientes interiores
• Controlo descentralizado de válvulas KNX ou atuadores térmicos
• Regulação automática da ventilação com base na qualidade do ar
• Funções de comutação através de botões ou interruptores externos

Funcionalidades e características:

• Sensores integrados para temperatura, humidade e CO₂
• Valores calculados: humidade absoluta, ponto de orvalho, entalpia
• Controlo para aquecimento e arrefecimento (combinável)
• Setpoints para Conforto, Standby, Economia e Proteção via objetos KNX
• Ajuste de setpoint via comunicação KNX
• Armazenamento de temperaturas mínimas e máximas
• Alarme de calor e de geada
• Limites configuráveis para temperatura e humidade
• Controlo de ventilador com base em limites de humidade e entradas externas
• Deteção do ponto de orvalho com alarme e regulação em caso de risco de condensação
• Saída de controlo 0–100 % ou PWM (programável) para atuadores térmicos
• Função de purga de válvula
• Controlador de temperatura auxiliar adicional
• 2 entradas binárias sem potencial
• 4 blocos lógicos para ligação de sinais internos e externos

Especificações técnicas:

• Valores medidos: temperatura, humidade relativa, concentração de CO₂
• Valores calculados: humidade absoluta, ponto de orvalho, entalpia
• Controlo: integrado
• Intervalo de temperatura: -10 a +50 °C
• Resolução de temperatura: 0,02 °C
• Precisão de temperatura: ±0,4 °C (5–60 °C), caso contrário ±0,8 °C
• Humidade relativa: 0–95 % HR, resolução 0,02 %, precisão ±3 % (20–80 %)
• Intervalo de CO₂: 400–5000 ppm
• Precisão de CO₂: ±(50 ppm + 3 % do valor medido)
• Entradas binárias: 2 (sem potencial)
• Tensão de funcionamento: Bus KNX 21–32 VDC
• Consumo de energia: aprox. 240 mW a 24 VDC
• Temperatura ambiente: -10 a +50 °C (em funcionamento), -25 a +60 °C (armazenamento)
• Humidade ambiente: 0–95 % HR (sem condensação)
• Alimentação auxiliar: não necessária
• Acoplador de bus: integrado
• Compatibilidade ETS: a partir da versão 4 (HLK305)
• Ligação: terminal KNX de 2 pinos (vermelho/preto)
• Classe de proteção: IP20
• Caixa: plástico, branca
• Dimensões: 71 x 71 x 25 mm

Nota importante:

Este é um sensor de montagem à superfície com elementos de medição integrados. Não necessita de alimentação externa. Foi concebido para integração direta em sistemas KNX sem módulos ou sondas adicionais.
