Atuador de interruptor de 4 vias AKS Standard 16A C-Load 140 µF

Informação

Datasheet

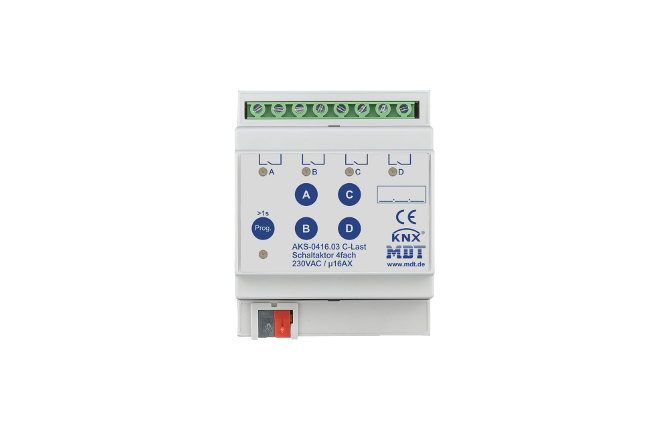

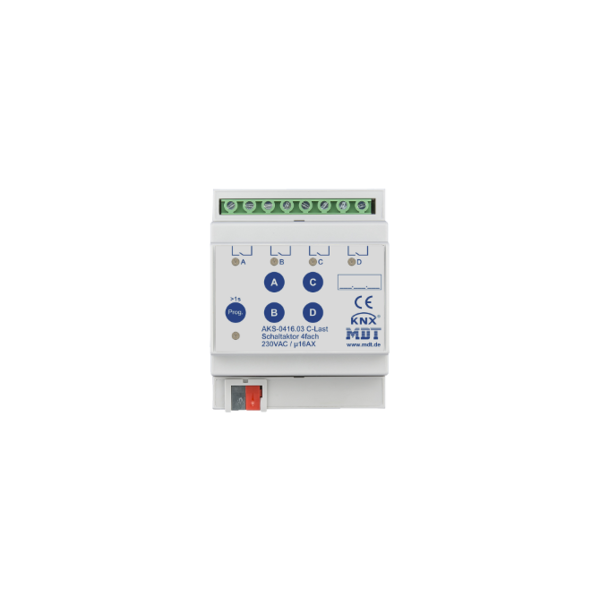

AKS-0416.03 Atuador de Comutação 4 Canais Série AKS

O atuador de comutação AKS-0416.03 de 4 canais da série AKS oferece uma instalação que economiza espaço graças ao seu design compacto. Este dispositivo está equipado com relés biestáveis adequados para uma corrente de 16A e uma carga capacitiva alta de até 140 µF, o que o torna ideal para cargas médias a grandes em várias aplicações. A série AKS também oferece variantes nas versões de 2, 8, 12, 16, 20 e 24 canais, oferecendo a flexibilidade de escolher a solução certa para suas necessidades específicas.

Características:

• Design compacto e que economiza espaço
• Relés biestáveis para cargas de até 16A
• Adequado para cargas capacitivas de até 140 µF
• Operação manual bloqueável e indicador LED por canal
• Funções de tempo como atraso de ligação/desligamento e função de luz de escada
• Funções lógicas e de cena estendidas por canal
• Funções de status estendidas (invertido, cíclico, bloqueado)
• Interruptor de limite (Byte/2 Byte/2 Byte float)
• Medidores de horas para funções de comutação
• Operação prioritária/forçada com tempo de liberação automática
• Download rápido de aplicativos (suporte a quadros longos com ETS 5 ou superior)
• Fabricado na Alemanha, certificado segundo ISO 9001
• 3 anos de garantia

Especificações Técnicas:

• Número de saídas: 4
• Carga ôhmica: 16 A
• Carga capacitiva: 140 µF
• Tensão: 230 V AC
• Corrente máxima de inrush: 600 A / 150 µs, 250 A / 600 µs
• Carga máxima: Lâmpadas incandescentes 2500 W, Lâmpadas halógenas 230 V 2500 W, Transformadores eletrônicos 1500 W
• Lâmpadas fluorescentes, não compensadas: 2300 W
• Número máximo de transformadores eletrônicos: 20
• Expectativa de vida útil da saída (mecânica): 1.000.000 operações
• Corrente total do atuador: 64 A
• Especificação da interface KNX: TP-256 com suporte de quadros longos para ETS 5
• Calibre do fio permitido: 0,5 - 4,0 mm²
• Conexão de barramento KNX: Ø 0,8 mm, núcleo sólido
• Torque do terminal de parafuso: 0,5 Nm
• Fonte de alimentação: via barramento KNX
• Consumo de energia do barramento KNX: típico < 0,25 W
• Faixa de temperatura de operação: 0 ... 45 °C
• Enclosure: IP20
• Dimensões: 4 SU (72 mm de largura)

Nota importante: Não é permitida a operação mista de tensão nominal e tensão extra baixa de segurança (SELV) dentro do atuador.
