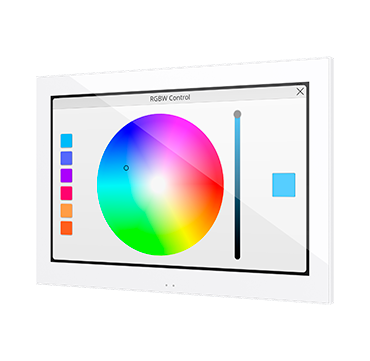

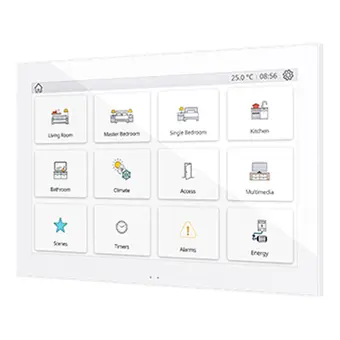

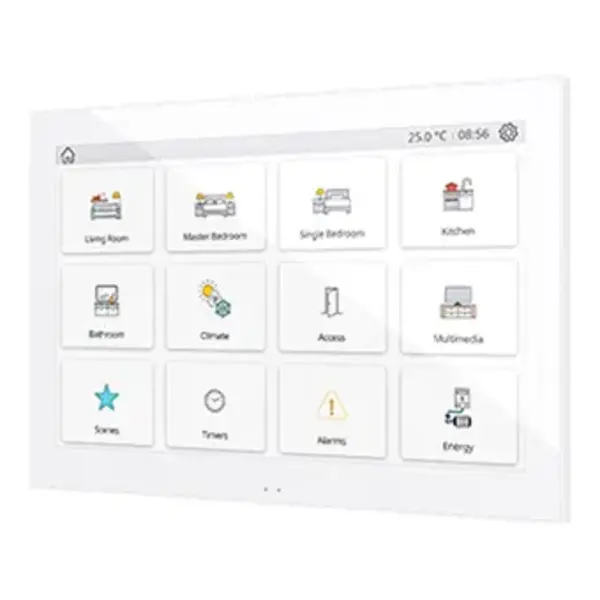

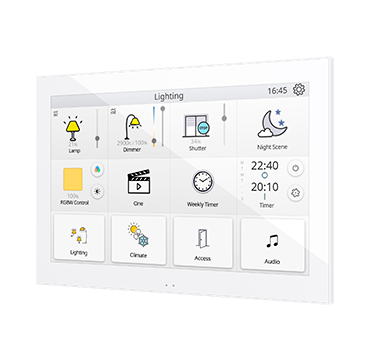

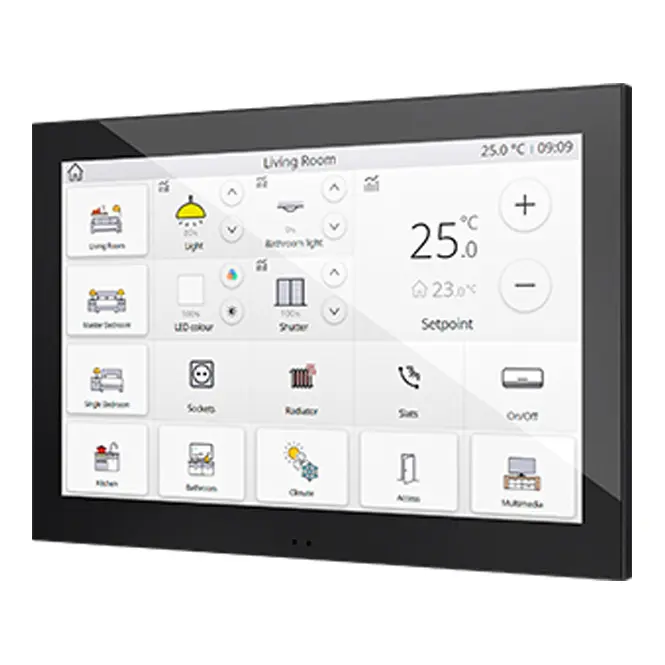

Zennio Z100 KNX Touchpanel

Het Zennio Z100 is een geavanceerd capacitief 10-inch touchpaneel, ontworpen voor de uitgebreide controle van woningen, hotels en commerciële toepassingen. Het paneel biedt een resolutie van 1280×800 pixels, ondersteunt 16 miljoen kleuren en beschikt over 12 volledig aanpasbare pagina's met meerdere bedieningen per venster. Met een strak en minimalistisch design past het in elke moderne installatie.

Belangrijkste kenmerken

• 10" capacitief LCD-touchpaneel met 16 miljoen kleuren
• Resolutie: 1280×800 pixels
• 12 pagina's met meerdere bedieningen per venster

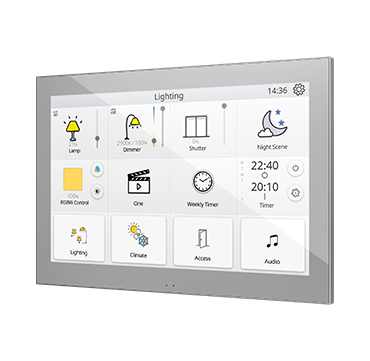

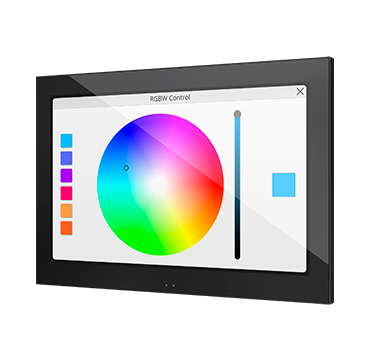

• Beschikbaar in wit (RAL 9016), zwart (RAL 9004) en zilver (RAL 9006)
• Nabijheids- en lichtsensoren voor automatische helderheidsaanpassing
• Ingebouwde luidsprekers voor akoestische meldingen

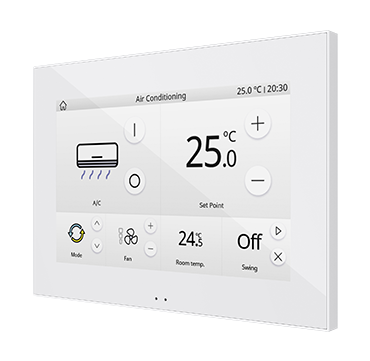

• 2 onafhankelijke thermostaten voor klimaatregeling
• 4 analoge/digitale ingangen
• Volledig geïntegreerde KNX BCU (TP1-256)
• USB- en Ethernet-poorten voor connectiviteit en firmware-updates

Technische Specificaties

• Voeding: Externe voeding van 24-29 VDC
• KNX-voeding:
  • Spanning: 29 VDC (typisch), bereik: 21-31 VDC
  • Maximaal verbruik: 5,5 mA (29 VDC), 10 mA (24 VDC)
• Afmetingen: 248,9 x 174 x 39,2 mm (protrusie: 11,8 mm)
• Montage: Flush-mount in dubbele Europese of Britse wanddoos
• Beschermingsklasse: IP20 (alleen binnenshuis)
• Bedrijfstemperatuur: 5 tot +45 °C
• Opslagtemperatuur: -20 tot +55 °C
• Relatieve luchtvochtigheid: 5% - 95% (niet-condenserend)
• Gewicht: 693 g
• Kabelaansluitingen:
  • Pluggable schroefklemmen (0,2-1 mm², max. 0,3 Nm)
  • Ethernet: RJ-45-poort
  • Micro-USB Type B voor firmware-updates
• Inputs:
  • Aantal: 4 analoge/digitale ingangen
  • Operationele spanning: +3,3 VDC
  • Operationele stroom: 1 mA per ingang
  • Maximale kabellengte: 30 m
  • Schakeling: Droge contacten
• Video- en audiocompatibiliteit:
  • Video: H264 en MJPEG
  • Audio: G722, G721, G711u (PCMU)
  • Protocollen: SIP, P2P
• Gegevensbeheer: Gegevens worden opgeslagen en hersteld na een KNX-busstoring.

Optionele Licenties

Voor geavanceerde functionaliteiten kunnen de volgende licenties worden toegevoegd:

• Afstandsbediening: Bedien het touchpaneel via een mobiele app of webbrowser (Ref. ZLIC70RCBX)

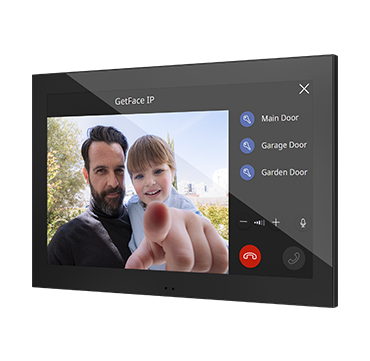

• Video-intercom: Integratie met SIP-gebaseerde video-intercomsystemen (Ref. ZLIC70VPBX)
• Stemgestuurde bediening: ZenVoice-licentie vereist een afstandsbediening (Ref. ZLICZVBX)

Extra Accessoires

• Externe temperatuursensoren voor nauwkeurige metingen
• Bewegingssensoren voor automatische activering

Belangrijke Opmerkingen

Het Zennio Z100 biedt volledige gegevensopslag en -herstel bij KNX-busstoringen. Het apparaat ondersteunt firmware-updates via de micro-USB-poort en vereist een stabiele externe voeding van 24-29 VDC. De configuratie en activering van licenties verlopen via de Zennio License Manager.

Met zijn veelzijdige functionaliteiten, geavanceerde technologie en tijdloze esthetiek is het Zennio Z100 een uitstekende keuze voor complexe automatiseringsprojecten in woningen en commerciële omgevingen.
