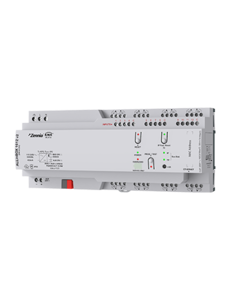

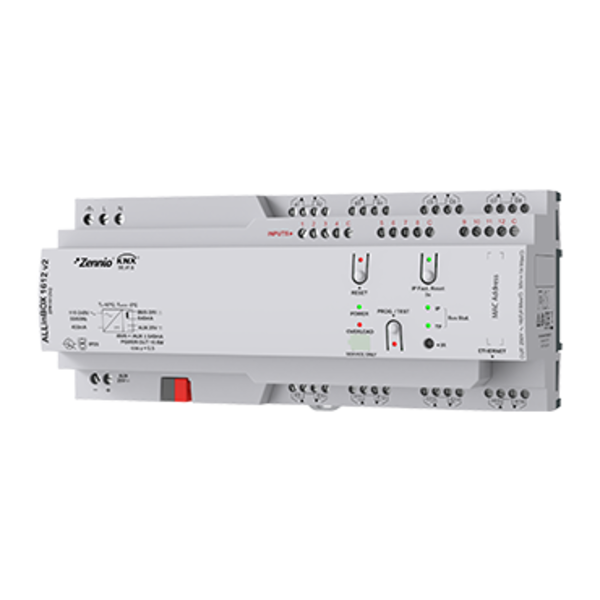

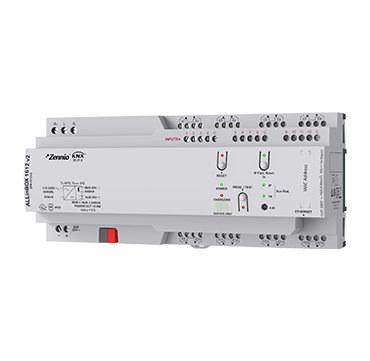

ALLinBOX 1612 v2 art.nr: ZPR1612V2 - Multifunctioneel KNX-apparaat

De ALLinBOX 1612 v2 is een krachtig en veelzijdig KNX-apparaat dat een geïntegreerde 640 mA KNX-voeding, een KNX-IP-interface, 16 relaisuitgangen, 12 analoge/digitale ingangen, logische functies en klimaatsysteembeheer voor maximaal 4 zones combineert. Het is ideaal voor geavanceerde automatiseringsprojecten in zowel residentiële als commerciële omgevingen.

Technische gegevens per onderdeel

KNX Voeding (640 mA)

• Tension: 29 VDC SELV met KNX-spoel.
• Maximale stroom (IBUS): 640 mA.
• Extra uitgang: 29 VDC SELV, gecombineerd IAD + IBUS ≤ 640 mA.
• Beveiliging: Kortsluit- en overbelastingsbeveiliging.
• Statusindicatoren: LED voor voeding en overbelastingsstatus.
• Resetfunctie: Ingebouwde resetknop voor snelle herstart.

Uitgangen

• Aantal uitgangen: 16 relaisuitgangen.
• Relaiskenmerken: Potentiaalvrije bistabiele relais met wolfraam pre-contact.
• Maximale belasting:
  • Weerstandsbelasting: 4000 W.
  • Inductieve belasting: 1500 VA.
  • Capacitieve belasting: Max. 140 µF.
• Maximale stroom: 16 A per uitgang, 40 A per blok.
• Levensduur: Mechanisch: ≥ 3 miljoen cycli; Elektrisch: ≥ 100.000 cycli bij 8 A.
• Reactietijd: Max. 10 ms.
• Bedradingsmethode: Schroefklemmen, kabeldoorsnede 0,5-2,5 mm².

Ingangen

• Aantal ingangen: 12 analoge/digitale ingangen.
• Spanning: +3,3 VDC op de gemeenschappelijke lijn.
• Maximale kabellengte: 30 m.
• Schakelingstype: Droge contacten.
• Temperatuursensoren: Ondersteuning voor NTC-sensoren met ±0,5 °C nauwkeurigheid (bij 25 °C).
• Bedradingsmethode: Schroefklemmen, kabeldoorsnede 0,5-2,5 mm².
• Maximale responstijd: 10 ms.

KNX-IP Interface

• Protocol: KNXnet/IP tunneling, tot 5 gelijktijdige verbindingen.
• Maximale APDU-lengte: 254 bytes.
• Ethernetverbinding: 10/100 BaseT via RJ45-poort.
• Synchronisatie: Ondersteuning voor NTP-klokken.
• Dataherstel: Volledig gegevensherstel na een KNX-busstoring.

Algemene kenmerken

• Afmetingen: 72 x 90 x 212 mm (12 DIN-eenheden).
• Voeding: 110-240 VAC, 50/60 Hz.
• Bedrijfstemperatuur: -5 tot +45 °C.
• Montage: DIN-rail conform IEC 60715.
• Beschermingsklasse: IP20, geschikt voor schone omgevingen.

Toepassingen

De ALLinBOX 1612 v2 is ontworpen voor gebruik in woningen, commerciële gebouwen en industriële projecten. Het biedt veelzijdige functies voor verlichting, jaloezieën, HVAC-systemen en andere automatiseringstoepassingen.
