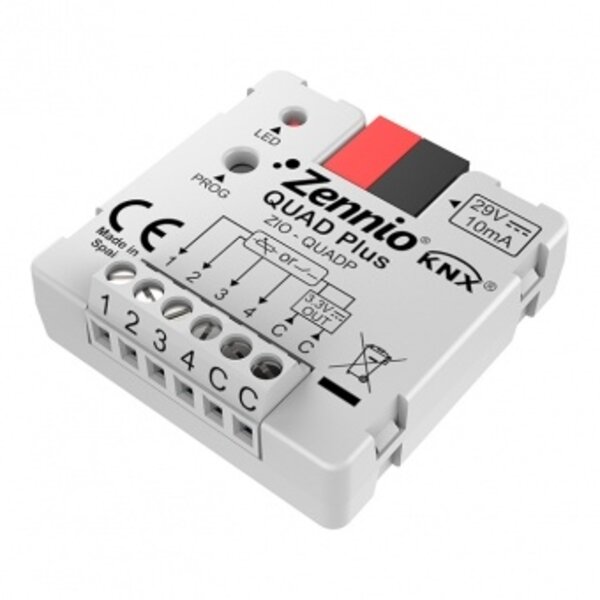

Zennio Quad PLUS module met 4 analoog-digitale ingangen
€90,92 Incl. btw €122,21 Incl. btw. Niet op voorraad, wel beschikbaar Handleiding
Specificaties
Informatie
Zennio Quad PLUS Input Module met 4 Analoog-Digitale Ingangen
De Zennio Quad PLUS is een veelzijdige analoog-digitale sensor die een breed scala aan functionaliteit biedt. Deze module bevat vier multifunctionele ingangen die optioneel kunnen worden ingesteld als digitale ingangen voor sensoren, potentiaalvrije drukknoppen, temperatuursondes of bewegingssensoren. Deze module ondersteunt tevens vier onafhankelijke ruimtethermostaten voor verwarming- en koelingsregeling, en biedt databehoud bij KNX-busuitval.
Belangrijke Kenmerken
- Vier configureerbare ingangen: Elke ingang kan worden ingesteld als binaire ingang, temperatuursonde (NTC met aanpasbare curve) of bewegingssensor, waardoor flexibiliteit wordt geboden voor diverse toepassingen.
- Vier geïntegreerde thermostaten: Voor nauwkeurige regeling van verwarmings- en koelsystemen in meerdere ruimtes.
- Geheugenfunctie bij KNX-busuitval: Volledige gegevensopslag en automatische herstelprocedure bij busherstart.
- Geïntegreerde KNX BCU: Type TP1-256, met typisch busverbruik van 29 VDC zonder extra externe voeding.
- Afmetingen: Compacte module van 39 x 39 x 14 mm, die zowel in verdeelkasten als in inbouwdozen kan worden gemonteerd.
- Certificeringen: CE, UKCA en RCM-conformiteit met markeringen op de voorzijde van de behuizing.
Technische Specificaties
| Type apparaat | Elektrische besturingsmodule |
| Voedingsspanning KNX | 21-31 VDC (typisch 29 VDC) |
| Maximaal verbruik | Bij 29 VDC: 6 mA / 174 mW; Bij 24 VDC: 10 mA / 240 mW |
| Bedrijfstemperatuur | 0 .. +55 °C |
| Opslagtemperatuur | -20 .. +55 °C |
| Bedrijfsluchtvochtigheid | 5% - 95%, niet-condenserend |
| Opslagluchtvochtigheid | 5% - 95%, niet-condenserend |
| Beschermingsklasse | IP20, geschikt voor schone omgevingen |
| Installatietype | Onafhankelijke montage in verdeelkasten of inbouwdozen |
| Bedrijfsindicator | Programmeer-LED geeft programmeermodus aan (rood) |
| Gewicht | 17 g |
| Behuizingsmateriaal | PC FR V0, halogeenvrij |
Ingangspecificaties en Aansluitingen
| Aantal ingangen | 4 |
| Ingangen per gemeenschappelijke verbinding | 2 |
| Bedrijfsspanning | +3.3 VDC in de gemeenschappelijke verbinding |
| Bedrijfsstroom | 1 mA bij 3.3 VDC (per ingang) |
| Schakeltype | Droge spanning contacten tussen ingang en gemeenschappelijk |
| Aansluitmethode | Schroefklemblok (max. 0,2 Nm) |
| Kabeldoorsnede | 0,5-1 mm² (IEC) / 26-16 AWG (UL) |
| Maximale kabellengte | 30 m |
| NTC sonde lengte | 1,5 m (uitbreidbaar tot 30 m) |
| NTC nauwkeurigheid (@ 25 °C) | ±0.5 °C |
| Temperatuurresolutie | 0,1 °C |
| Maximale responstijd | 10 ms |
Overige Specificaties
- Complementaire eigenschappen: Klasse B
- Beschermingsklasse: Klasse III, geschikt voor langdurig elektrisch gebruik
- Bedrijfstype: Continue werking, Type 1 apparaat
- Elektrische belastingstijd: Langdurige belasting
De Zennio Quad PLUS Input Module is ontworpen voor betrouwbare en flexibele integratie van diverse sensoren en ingangen, ideaal voor slimme gebouwbeheersystemen. Accessoires zoals temperatuursondes en bewegingssensoren zijn beschikbaar voor verbeterde functionaliteit, en de module biedt krachtige prestaties in een compacte en robuuste behuizing.
