NarrowDIM X4 | 4 voudig universal RLC, LED, CFL 210-750W
€309,11 Incl. btw €396,30 Incl. btw. Niet op voorraad, wel beschikbaar
Specificaties
Informatie

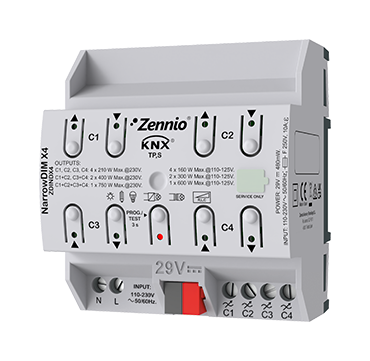

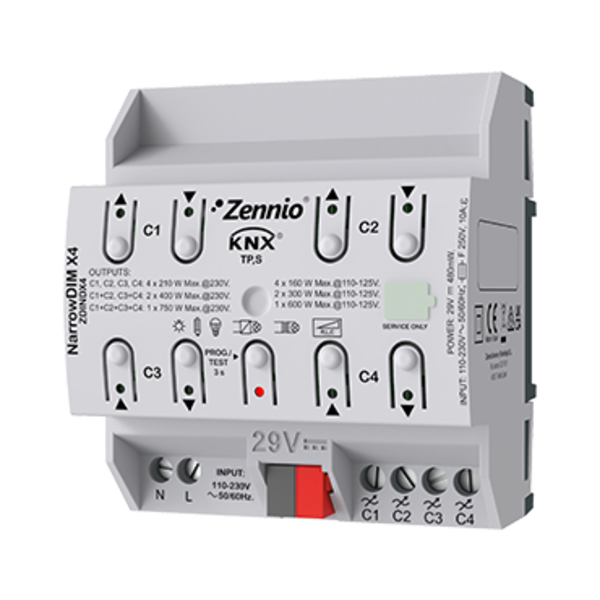

Universele dimmodule NarrowDIM X4 (Art.nr. ZDINDX4) voor DIN-rail met 4 kanalen
De NarrowDIM X4 is een veelzijdige en efficiënte dimmodule, geschikt voor verschillende soorten belastingen zoals RLC, dimbare LED- en CFL-lampen. Dit apparaat biedt geavanceerde functionaliteiten, waaronder automatische belastingdetectie, handmatige bediening en foutdetectie, en is ideaal voor gebruik in zowel residentiële als commerciële toepassingen.
Belangrijkste kenmerken
- 4 kanalen voor RLC-, LED- en dimbare CFL-belastingen
- Automatische detectie van belastingtype (RLC)
- Dimcurve-instellingen voor LED- en CFL-lampen
- Handmatige bediening via knoppen op de behuizing
- Opslag van instellingen bij stroom- of KNX-busuitval
- Compatibel met KNX (geïntegreerde KNX BCU)
- Compact formaat: 67 x 90 x 79 mm (4,5 DIN-units)
- Montage op DIN-rail volgens IEC 60715
Technische specificaties
Algemeen
| Type apparaat | Elektrische bedieningsmodule |
|---|---|
| KNX-voeding | 21-31 VDC (typisch 29 VDC) |
| Extern vermogen | 110-230 VAC, 50/60 Hz |
| Bedrijfstemperatuur | 0 .. +55 °C |
| Beschermingsklasse | II |
| Beschermingsgraad | IP20 (voor schone omgeving) |
Uitgangen
| Aantal uitgangen | 4 |
|---|---|
| Type uitgang | Solid-state schakelaar |
| Kortsluitbeveiliging | Ja |
| Overbelastingsbeveiliging | Ja |
| Kabeldoorsnede | 1,5-4 mm² |
Belastingen en toegestaan vermogen
| Type belasting | 230 VAC | 110 VAC |
|---|---|---|
| Individueel kanaal | Max. 210 W | Max. 160 W |
| Dubbel kanaal | Max. 400 W | Max. 300 W |
| Quad kanaal | Max. 750 W | Max. 600 W |
Foutdetectie
Het apparaat detecteert kortsluiting, spanningspieken, oververhitting, afwijkende frequenties, stroomuitval en parameterisatieproblemen.
Afmetingen en montage
Afmetingen: 67 x 90 x 79 mm (4,5 DIN-units). Montage op DIN-rail volgens IEC 60715. Geen minimale vrije ruimte vereist.
Belangrijke opmerking
Dit apparaat is alleen geschikt voor dimbare belastingen. Raadpleeg de technische documentatie voor details over compatibele LED- en CFL-lampen.
