Z35 v3 Touchpaneel 3,5” met vochtigheidssensor - KNX SECURE

Datasheet

Manual

Productomschrijving Z35 v3 3.5” Touch display

De Zennio Z35 v3 is verkrijgbaar in vier stijlvolle kleurvarianten:

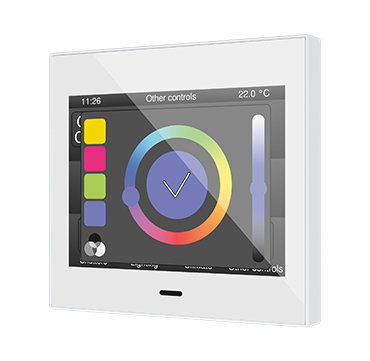

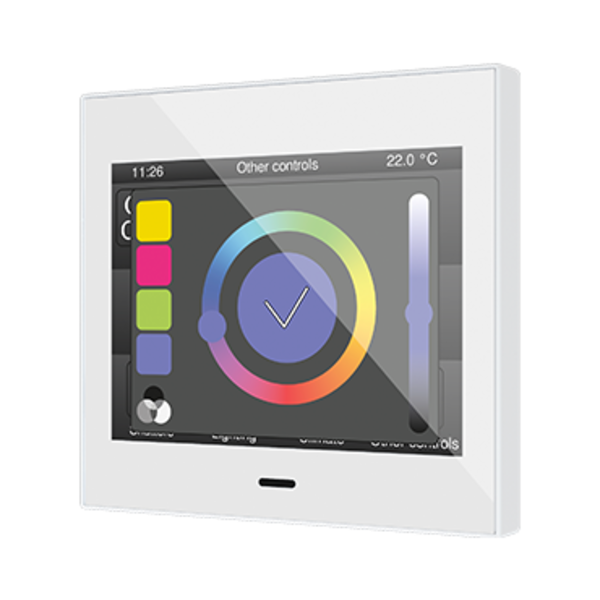

• ZVIZ35V3W – Wit (RAL 9016)

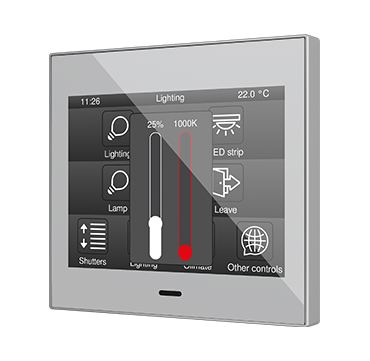

• ZVIZ35V3S – Zilver (RAL 9006)

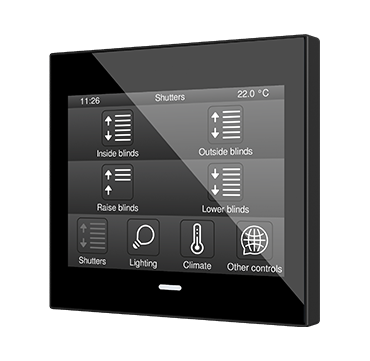

• ZVIZ35V3A – Antraciet (RAL 9004)

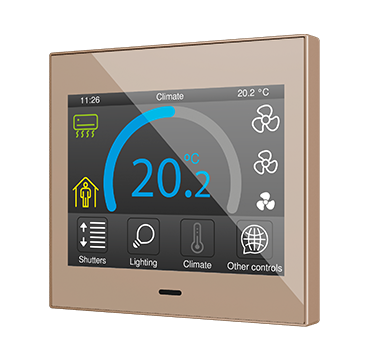

• ZVIZ35V3C – Champagne (RAL 1035)

De Zennio Z35 v3 is een modern capacitatief touchpaneel met een helder 3,5” kleurendisplay (320x240 pixels), ontworpen voor geavanceerde KNX-gestuurde domoticaoplossingen. Dankzij de ingebouwde sensoren en configureerbare functies is dit paneel ideaal voor het bedienen van meerdere functies binnen een KNX-systeem.

Het paneel beschikt over interne sensoren voor temperatuur, luchtvochtigheid, helderheid en nabijheid. Dankzij de proximity sensor wordt het menu automatisch geactiveerd wanneer de gebruiker nadert. Het scherm schakelt over naar een screensaver met tijd, datum en/of temperatuur bij inactiviteit.

De Z35 v3 ondersteunt KNX Secure communicatie voor een verhoogd beveiligingsniveau. Het apparaat heeft bovendien 4 analoog-digitale ingangen die veelzijdig inzetbaar zijn: voor potentiaalvrije schakelaars, bewegingsmelders of temperatuursensoren.

Belangrijkste kenmerken

• Capacitief 3,5" touchscreen met achtergrondverlichting
• Resolutie: 320x240 pixels
• Maximaal 56 bedieningselementen verdeeld over 7 pagina’s
• Ingebouwde temperatuur- en luchtvochtigheidssensoren
• Helderheids- en nabijheidssensor
• 2 onafhankelijke thermostaten
• 4 multifunctionele analoog/digitale ingangen
• Screensaver met tijd, datum en temperatuur
• Volledige gegevensopslag bij KNX-busuitval
• KNX Secure compatibel
• Flush-montage (inbouw) op standaard inbouwdoos
• Verkrijgbaar in wit, antraciet, zilver en champagne

Technische specificaties

• Voedingsspanning KNX: 21–31 VDC (typisch 29 VDC)
• Max. verbruik: 25 mA bij 29 VDC
• Ingangen: 4 (analoog of digitaal, 3.3 VDC)
• Bedrijfstemperatuur: 0 .. +55 °C
• Opslagtemperatuur: -20 .. +55 °C
• Luchtvochtigheid: 5 .. 95% (bedrijf & opslag)
• Beschermingsgraad: IP20
• Afmetingen: 86,1 x 82,1 x 34,6 mm
• Montage: Inbouw (vlak op wand)
• KNX-interface: geïntegreerde BCU (TP1-256)
• Gewicht: 163 g
• Behuizing: PC+ABS FR V0, halogeenvrij

Ingangen specificaties

• Bedrijfsspanning per ingang: +3,3 VDC
• Stroomverbruik: 1 mA per ingang
• Schakeltype: potentiaalvrije contacten (droge contacten)
• Kabeldoorsnede: 0,2–1 mm² (IEC) / 26–16 AWG (UL)
• Max. kabellengte: 30 m
• NTC nauwkeurigheid bij 25 °C: ±0,5 °C
• Temperatuurresolutie: 0,1 °C

Sensoren specificaties

• Temperatuurbereik: -40 .. +90 °C
• Temperatuurnauwkeurigheid: ±0,5 °C (bij 25 °C)
• Luchtvochtigheidsbereik: 0 .. 100 % RH
• Vochtigheidsnauwkeurigheid: ±5 % RH
• Vochtigheidsresponstijd: 1 seconde
• Vochtigheidsdrift: ±0,25 % RH per jaar

Belangrijke opmerkingen

• Installatie alleen door erkende professionals, conform lokale regelgeving.
• Niet aansluiten op netspanning of andere externe spanningen – enkel via KNX-bus.
• Installeren buiten directe zoninstraling of luchtstromen.
• Bevat software onder specifieke licenties – zie zennio.com/licenses
• Correct afvoeren volgens WEEE-regelgeving – zie WEEE-informatie.

Accessoires (optioneel)

• Zennio temperatuursensor
• Zennio bewegingssensor (max. 2 per ingang mogelijk)
