KNX TP DRUKKNOP 440 Data Secure 2-voudig + logica

Informatie

Datasheet

Manuel

KNX TP Taster 420 secure

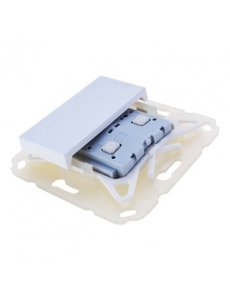

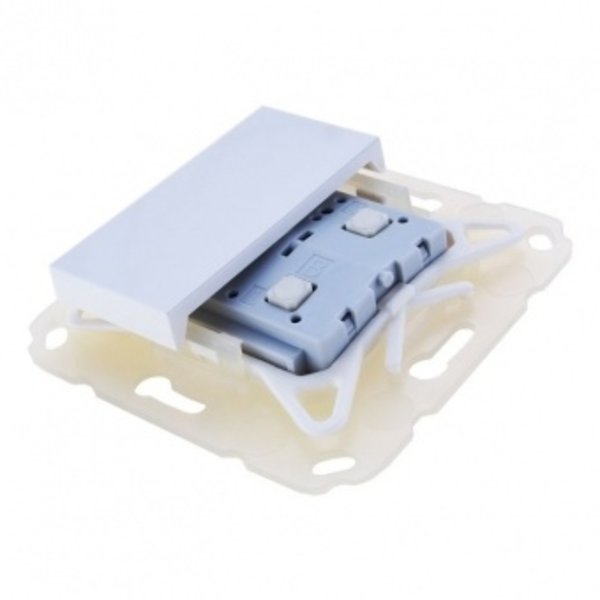

De KNX TP Taster 420 secure is een geavanceerde schakelmodule met geïntegreerde KNX-buskoppeling en montagekit, ontworpen voor de MATCH 55-serie. Dit apparaat is verkrijgbaar met één of twee wippen, waarbij elke wip twee drukpunten heeft (boven/onder). Door het bijgeleverde montagemateriaal past deze schakelaar in diverse standaard schakelprogramma’s met een 55 mm binnenmaat.

Functies en Toepassingen

Dit apparaat is ideaal voor gebruik in woon- en slaapruimtes dankzij de stille en soepele bediening. De KNX TP Taster 420 secure ondersteunt uitgebreide functies zoals:

• Schakelen van verlichtingssystemen en apparaten
• Dimmen voor het nauwkeurig aanpassen van lichtniveaus
• Jaloeziebediening voor het controleren van rolluiken en zonwering
• Waardefuncties voor specifieke aansturing van instellingen
• Scènebesturing voor het oproepen van gedefinieerde scènes
• Kleurbeheer voor RGB-verlichting en kleurovergangen
• Een ingebouwde sequentiecontroller voor complexe controlefuncties

Elke toets op een wip kan individueel worden geconfigureerd, waardoor verschillende functies kunnen worden toegewezen aan elke toets, afhankelijk van de gewenste instellingen. Het flexibele bedieningsconcept maakt veelzijdig gebruik mogelijk binnen één apparaat.

Logische en Tijdsfuncties

De KNX TP Taster 420 secure beschikt over 10 onafhankelijke logische of tijdsfuncties, waarmee automatische en geavanceerde configuraties mogelijk worden gemaakt. Deze functies kunnen worden aangepast om in te spelen op specifieke vereisten binnen een KNX-systeem, waardoor geautomatiseerde processen en tijdgestuurde opdrachten kunnen worden ingesteld.

KNX Data Security

Om de veiligheid van gegevens binnen het KNX-netwerk te waarborgen, biedt dit apparaat KNX Data Security. Dit zorgt ervoor dat de communicatie tussen apparaten beschermd is tegen ongewenste toegang of manipulatie, wat essentieel is voor de veiligheid van moderne smart homes en gebouwen.

Technische Specificaties

• Beschermingsklasse: IP20, geschikt voor binnengebruik
• Elektrische Veiligheid: Voldoet aan de eisen van de CE-markering
• Normen en Richtlijnen:
  • EMV Richtlijn 2014 / 30 / EU
  • RoHS Richtlijn 2011 / 65 / EU
  • EN 63044-3: 2018
  • EN 50491-5-1: 2010, EN 50491-5-2: 2010, EN 50491-5-3: 2010
  • EN 61000-6-2: 2019, EN 61000-6-3: 2007 + A1: 2011
  • EN 63000: 2018
• Omgevingstemperatuur: -5°C tot +45°C (bedrijf), -25°C tot +70°C (opslag)
• Relatieve Vochtigheid: 5 - 93%, niet-condenserend
• Mechanische Eigenschappen:
  • Behuizing: Hoogwaardig kunststof
  • Wandplaat: 71 x 71 mm, geschikt voor inbouwdoos van 68 mm
  • Compatibiliteit: Geschikt voor standaard 55 x 55 mm frames
  • Inbouwdiepte (inclusief busklem): 11 mm
  • Gewicht: circa 15 gram
• Bedienings- en Indicatie-elementen:
  • 4 programmeerbare toetsen
  • 6 status-LED's (groen) onder de wip voor feedback
  • Rode LED voor programmamodus
• Voedingsspanning: KNX Bus, stroomverbruik van ongeveer 3 mA
• Aansluitingen:
  • KNX Busklem (rood/zwart)
  • Aansluiting voor externe schakelaars of LED's

Belangrijke opmerking: Dit apparaat is compatibel met de meeste schakelprogramma's met een binnenmaat van 55 mm en biedt dankzij KNX Data Security bescherming voor gevoelige gegevens binnen het netwerk.
