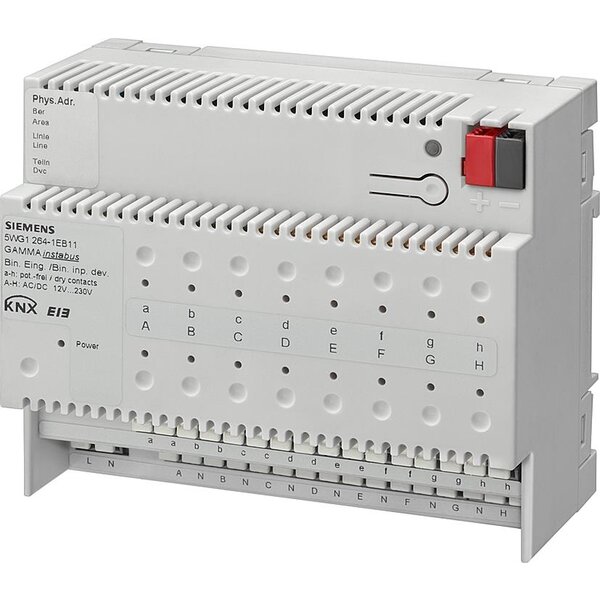

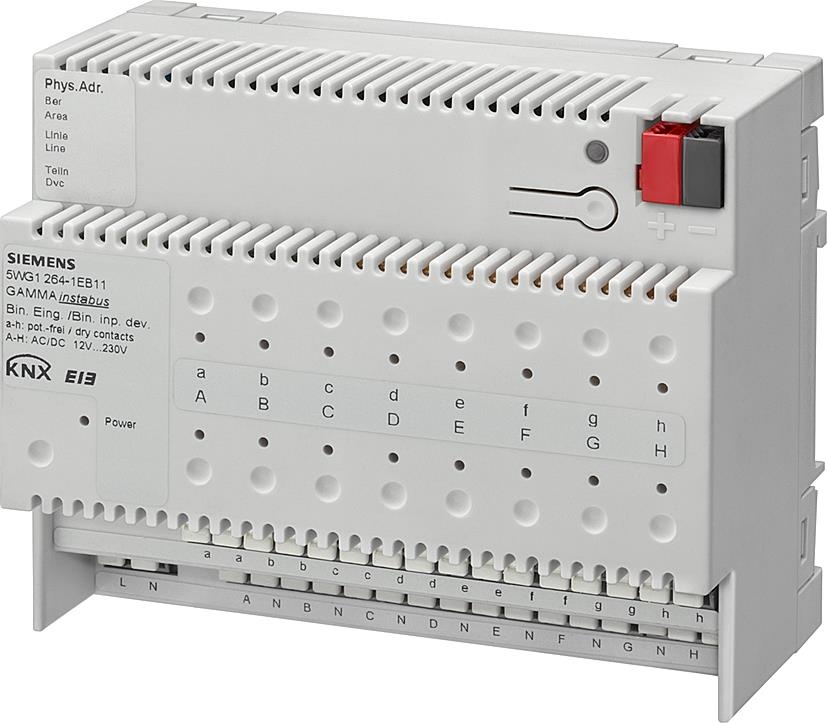

Siemens KNX Binaire Ingang 8-voudig

De Siemens KNX Binaire Ingang N 264E/11 biedt 8 ingangen voor potentiaalvrije contacten en 8 ingangen voor AC/DC spanningen van 12 tot 230 V. Het apparaat is geschikt voor het monitoren van schakeltoestanden, spanningsniveaus en het tellen van impulsen, waardoor het flexibel kan worden ingezet in KNX-automatiseringssystemen.

Belangrijkste Kenmerken

• 8 ingangen voor potentiaalvrije contacten (a...h) en 8 spanningsingangen (A...H) voor AC/DC 12-230 V
• Statusindicatie met LED voor elke ingang; LED brandt als er spanning aanwezig is of het contact gesloten is
• Ondersteunt korte en lange drukknopacties, schakelen, dimmen (1- en 2-knops dimmen) en jaloeziebediening
• Instelbare functies zoals antidendertijd, telegramlimieten en contacttype (NO/NC)
• Impulstelling mogelijk met of zonder grenswaardecontrole (8-bit, 16-bit, 32-bit)
• Geïntegreerde voeding voor de elektronica via AC 230 V, met een stroomverbruik van maximaal 1,7 W

Technische Specificaties

• Spanningsvoorziening:
  • Busspanning via KNX-lijn (DC 21-30 V, SELV)
  • Geïntegreerde voeding AC 230 V (+10% / -15%), 50/60 Hz
  • Busstroom: 5 mA (halverwege de standaard KNX-busbelasting)
• Ingangen:
  • 8 ingangen voor potentiaalvrije contacten (a...h) met een maximale kabellengte van 100 m
  • 8 spanningsingangen (A...H) voor AC/DC 12-230 V, aan te sluiten op verschillende fasen (L1, L2, L3) of een FELV-signaal
  • Signaalvertraging bij ingangsdetectie: 60-140 ms, afhankelijk van het type spanning (AC of DC)
  • Maximale schakelfrequentie: 5 Hz
  • Minimale inschakeltijd: 100 ms (AC), 60 ms (DC)
  • Minimale uitschakeltijd: 100 ms (AC), 140 ms (DC)
• Aansluitingen:
  • Netspanning en ingangen: schroefloze klemmen, afisolatielengte 9-10 mm
  • KNX-bus: drukcontacten op de DIN-rail, busklemmen Ø 0,6-0,8 mm
  • Toegestane draadsecties: 0,5-2,5 mm² massief, 0,5-1,5 mm² fijnaderig met adereindhuls
• Beschermingsgraad: IP20
• Montage: DIN-rail installatie, 6 modulen breed (1 module = 18 mm)
• Afmetingen: Voor DIN-rail montage, 6 modulen breed
• Gewicht: Ongeveer 325 g
• Elektrische Veiligheid:
  • Overspanningscategorie: III (volgens IEC 60664-1)
  • Vervuilingsgraad: 2 (volgens IEC 60664-1)
  • Bus: Veiligheidslaagspanning SELV DC 24 V
• Omgevingseisen:
  • Bedrijfstemperatuur: -5°C tot +45°C
  • Opslagtemperatuur: -25°C tot +70°C
  • Relatieve luchtvochtigheid: 5% tot 93% (niet-condenserend)
• Certificeringen: Voldoet aan EN 50090-2-2, CE-gemarkeerd

Toepassingen

Dit binaire ingangapparaat is ideaal voor gebruik in KNX-systemen voor het monitoren van spanningen, schakelaars, alarmen, storingen en andere toestanden. Het ondersteunt zowel automatische als handmatige bediening, waaronder jaloezie- en lichtregeling, en biedt flexibiliteit voor aanpassing aan specifieke installatiewensen.

Belangrijke Opmerking

Na het ontladen van het ETS-applicatieprogramma functioneert het apparaat niet meer. Zorg ervoor dat de configuratie altijd correct geladen is om de werking te garanderen. Ook de status van de ingangen zal niet worden weergegeven als de configuratie ontbreekt.
