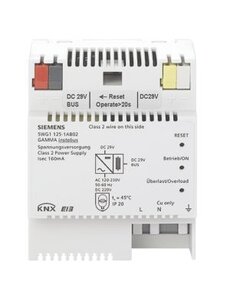

Siemens N 125/02 KNX Voeding Bus 160 mA met extra 29Vdc

Siemens Voedingseenheid 29V DC, 160 mA met extra uitgang zonder smoorspoel

Dit component is een 160 mA KNX-busvoeding met geïntegreerde smoorspoel. Het levert de vereiste 29V DC voor KNX-bussystemen, terwijl de geïntegreerde smoorspoel kortsluiting van datatelegrammen op de buslijn voorkomt. Daarnaast beschikt het apparaat over een extra 29V DC uitgang zonder smoorspoel, wat ideaal is voor flexibele toepassingen zoals het voeden van extra lijnen met een aparte smoorspoel.

De voedingseenheid bevat een ingebouwde resetfunctie waarmee busapparaten naar hun oorspronkelijke staat worden teruggezet wanneer de resetknop langer dan 20 seconden wordt ingedrukt. Voor elke buslijn is minimaal één voeding vereist, en maximaal twee eenheden kunnen parallel worden aangesloten om het benodigde vermogen te verdubbelen. De voedingseenheid is kortsluitvast en beschikt over spannings- en stroomregeling voor extra betrouwbaarheid.

Technische Gegevens

• Ingangsspanning: AC 120-230 V, 50-60 Hz, DC 220 V
• Uitgangsspanning: DC 29V, SELV (veilig extra lage spanning)
• Nominale stroom: 160 mA
• Extra uitgang: 29V DC zonder smoorspoel
• Stroom bij kortsluiting: Beperkt tot 1,0 A
• Korte onderbrekingstijd: ca. 200 ms bij nominale belasting
• Bedieningselementen: Schuifschakelaar voor reset (>20s)
• Indicatoren: Groene LED voor normaal bedrijf, rode LED voor spanning onderbreking (reset), rode LED voor overbelasting of kortsluiting
• Aansluitingen:
  • Schroefloze netaansluiting, geschikt voor 0,5-3,3 mm² draden
  • Busaansluiting (rood/zwart), Ø 0,6-0,8 mm
  • Extra lage spanning uitgang (geel/wit), Ø 0,6-0,8 mm
• Behuizing: Kunststof, DIN-rail montage (4 SU, 1 SU = 18 mm)
• Bescherming: IP20, geschikt voor binnengebruik
• Omgevingstemperatuur: -5...+45 °C (bediening), -25...+70 °C (opslag)
• Relatieve vochtigheid: 5% tot 93%, niet-condenserend
• Voldoet aan normen: EN 50491-5-1, EN 61558-2-6, EN 61558-2-16

Opmerking: Als twee voedingseenheden parallel worden gebruikt en de overbelastings-LED brandt, moet de busconfiguratie worden aangepast totdat de overbelasting verdwijnt. Er is geen minimale kabellengte vereist tussen de twee voedingseenheden.

Beschikbare Modellen in deze Serie

• Power Supply Unit N 125/02 (160 mA) - 5WG1125-1AB02
• Power Supply Unit N 125/12 (320 mA) - 5WG1125-1AB12
• Power Supply Unit N 125/22 (640 mA) - 5WG1125-1AB22
