N 528D01 Universele dimmer, 2 x 300 VA, RLC AC 230 V

Datasheet

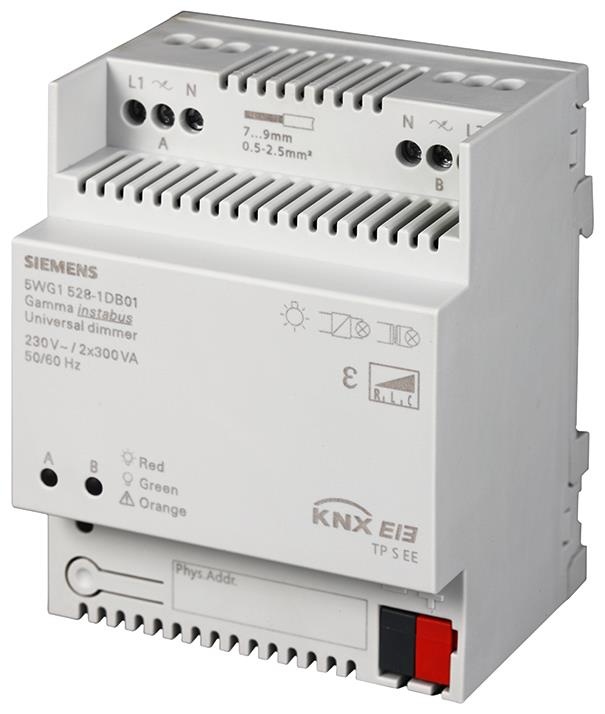

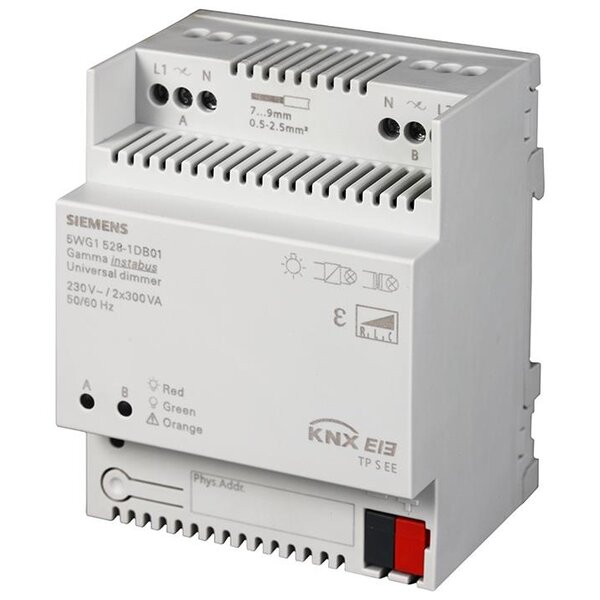

Universele Dimmer REG | 2-voudig, RLC, 300 W | art.nr.: N 528D01

De universele dimmer biedt een krachtige en veelzijdige oplossing voor het schakelen en dimmen van een breed scala aan belastingen. Met twee afzonderlijk configureerbare uitgangen is deze geschikt voor resistieve, inductieve en capacitieve belastingen. Het apparaat detecteert automatisch de aard van de aangesloten belasting en schakelt naadloos tussen faseaansnijding en faseafsnijding. De dimmer is volledig configureerbaar via ETS en biedt uitgebreide functionaliteit voor flexibele lichtregeling in zowel residentiële als commerciële toepassingen.

Belangrijkste kenmerken

• 2 uitgangen voor schakelen en dimmen (2x300 VA of 1x500 VA bij 35°C).
• Automatische lastdetectie en aanpassing aan faseaansnijding of -afsnijding.
• Geen minimale belasting vereist per uitgang.
• Bescherming tegen kortsluiting, overbelasting en temperatuurstijging.
• Ondersteuning voor dimbare LED-lampen, halogeenlampen en gloeilampen.
• Volledig configureerbaar via ETS, met uitgebreide scene- en tijdinstellingen.
• Ingebouwde buskoppelingseenheid (KNX-busverbinding).
• Bouwplaatsfunctie om verlichting te schakelen voordat ETS-configuratie is voltooid.

Technische gegevens

• Voeding:
  • KNX-busspanning: DC 24V (21–30V).
  • KNX-busstroom: Typisch 5 mA, maximaal 8 mA.
  • Nominale spanning: AC 230V (+10%/-15%), 50/60 Hz.
• Belastingscapaciteit (bij 35°C omgevingstemperatuur):
  • 2 uitgangen: 2x300 VA.
  • 1 uitgang: 1x500 VA.
• Lampcompatibiliteit:
  • Gloeilampen: 300 W / 500 W.
  • Halogeenlampen (hoogspanning): 300 W / 500 W.
  • Halogeenlampen (laagspanning, elektronisch): 300 VA / 500 VA.
  • Halogeenlampen (laagspanning, magnetisch): 240 VA / 400 VA.
  • Dimbare LED's: ≤100 VA / ≤200 VA.
  • Dimbare spaarlampen: ≤45 VA / ≤75 VA.
• Bescherming:
  • Kortsluiting: Uitschakeling met automatische herstelpogingen.
  • Overbelasting: Automatische uitschakeling bij overbelasting.
  • Temperatuurstijging: Automatische uitschakeling bij oververhitting.
• Aansluitingen:
  • KNX-bus: Schroefloze klemmen, 0,6–0,8 mm Ø, isolatielengte 5 mm.
  • Belastingsklemmen: Schroefklemmen, isolatielengte 7–9 mm.
  • Conductor cross-sectie: 0,5–4,0 mm² enkelkernig, 0,5–2,5 mm² fijnaderig.
• Fysieke specificaties:
  • Afmetingen: 72 x 90 x 55 mm (4 MU breedte).
  • Behuizing: Kunststof.
  • Montage: DIN-rail (TH35 volgens EN 60715).
  • Gewicht: Ongeveer 220 g.
  • IP-bescherming: IP20.
• Omgevingsvoorwaarden:
  • Bedrijfstemperatuur: -5°C tot +45°C.
  • Opslagtemperatuur: -20°C tot +70°C.
  • Relatieve luchtvochtigheid: 5% tot 95% (niet-condenserend).
• Standaarden:
  • Beschermingsklasse: Klasse III (volgens EN 60529).
  • Vervuilingsgraad: 2 (volgens IEC 60664-1).
  • Overspanningscategorie: III (volgens IEC 60664-1).

Extra functionaliteit

• 8-bits scenecontrole met toewijzing van elke uitgang aan maximaal 8 scènes.
• Individueel instelbare dimtijden (helderder/donkerder) voor elke uitgang.
• Optionele waarschuwing voor uitschakeling door dimmen naar 50% tijdens nachtmodus.
• Telmechanismen voor bedrijfsuren en schakelcycli met drempelbewaking.
• Instelbare dimwaarden bij spanninguitval of herstel.
• Timer- en nachtmodus met instelbare aan- en uitschakelvertragingen.

Belangrijke opmerkingen

Bij kortsluiting schakelt de dimmer de belasting tijdelijk uit en probeert deze na 3 seconden opnieuw in te schakelen. Als het probleem aanhoudt, wordt de belasting permanent uitgeschakeld. Bij overtemperatuur schakelt de dimmer zichzelf uit en herstelt automatisch wanneer de temperatuur voldoende is gedaald. De bouwplaatsfunctie maakt het mogelijk om verlichting te schakelen voordat ETS-configuratie is voltooid.

Toepassingen

De universele dimmer is ideaal voor residentiële en commerciële installaties, waar betrouwbare en flexibele lichtregeling essentieel is. Ondersteuning voor een breed scala aan lampen maakt dit apparaat tot een veelzijdige oplossing voor moderne KNX-systemen.
