Temperatuurregelaar/Sensor 6-voudig, Opb.apparaat

Informatie

Datasheet

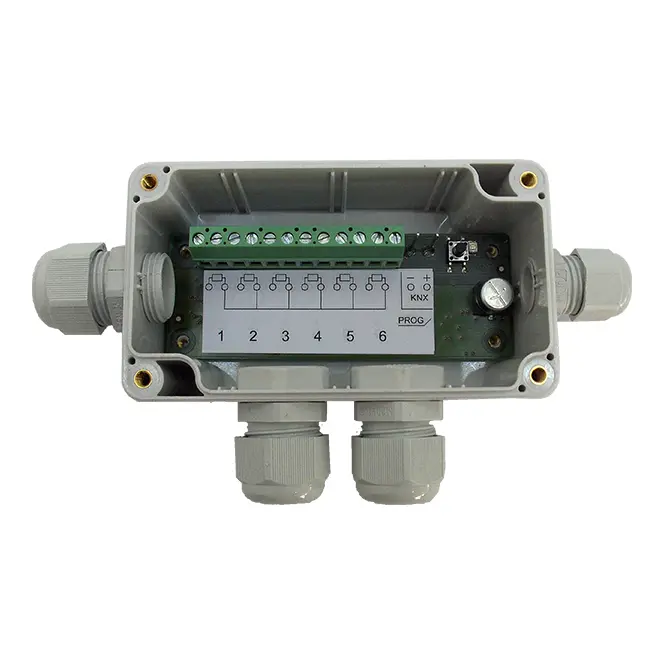

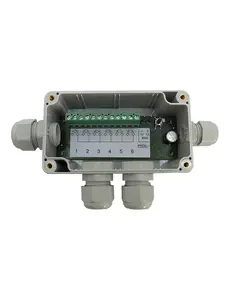

MDT Temperatuurregelaar 6-voudig - opbouw

De MDT Temperatuurregelaar 6-voudig - opbouw is ontworpen voor een veelzijdige temperatuurregeling, ideaal voor het regelen van verwarmings- en koelsystemen. Het apparaat biedt flexibele regelmodi zoals PI, tweestapsregeling en PWM, waardoor nauwkeurige temperatuurbewaking en -regeling mogelijk is. Dankzij de geïntegreerde KNX-buskoppeling, statusfeedback en uitgebreide beschermingsfuncties is dit een betrouwbare oplossing voor geavanceerd temperatuurbeheer.

Producteigenschappen:

• Selecteerbare regelmodi: PI, tweestapsregeling, PWM
• Instelbare minimum- en maximumgrenswaarden
• Vorst- en hittebeschermingsalarm
• Geheugen voor minimum- en maximumtemperaturen
• Cyclisch verzenden van de status van contacten (instelbaar)
• Dag-, nacht-, vorst- en hittebescherming, inclusief koelmodus
• Statusfeedback via HVAC- en RHCC-statusobjecten
• Bedrijfsmodi instelbaar via bit- of byte-objecten
• Sollwaarde instelbaar via visualisatie, zoals MDT VisuControl
• Geïntegreerde KNX-buskoppeling
• Productie in Duitsland, gecertificeerd volgens ISO 9001
• 3 jaar fabrieksgarantie

Technische specificaties:

• Installatietype: Opbouw (Surface-mounted)
• Aantal kanalen: 6
• Temperatuurregelbereik: -20°C tot +100°C (voor PT1000-sensoren)
• Ondersteunde sensoren: PT1000 (met ingangen voor sensoren tot 12 meter lengte)
• Maximale kabellengte sensor: 12 meter
• KNX-interface: TP-256
• Voeding: KNX-bus (typisch < 0,3W)
• Beschermingsgraad: IP20
• Afmetingen (Opbouwbehuizing): 115mm x 64mm x 40mm
• Omgevingstemperatuur: -5°C tot +45°C
• Relatieve luchtvochtigheid: 5% tot 93% (niet-condenserend)

Belangrijke opmerking:

Om interferentie te voorkomen, mogen PT1000-sensorkabels niet parallel worden gelegd aan 230VAC voedingskabels. Zorg ervoor dat geldende normen en richtlijnen voor kabelafstanden worden nageleefd.

Gerelateerde producten in deze serie:

• SCN-RT2UP.01 Regelaar/Sensor 2-voudig, inbouw
• SCN-RT4UP.01 Regelaar/Sensor 4-voudig, inbouw
• SCN-RT6AP.01 Regelaar/Sensor 6-voudig, opbouw
• SCN-RT8REG.02 Temperaturregelaar 8-voudig, DIN-rail

Beschikbare accessoires:

• SCN-PTST1.01 PT1000-sensor standaard, afmetingen 4mm x 30mm, 1m aansluitkabel
• SCN-PTST3.01 PT1000-sensor standaard, afmetingen 6mm x 50mm, 3m aansluitkabel
• SCN-PTAN3.01 PT1000-sensor voor aanleggemonteerde toepassingen, afmetingen 15mm x 22mm, 3m aansluitkabel
• SCN-PTDE0.01 PT1000-sensor voor plafondinbouw, boorgat diameter 23mm, diepte 28mm
