KNX RF+ Drukknop Plus 8-voudig

De KNX RF+ Drukknop Plus 8-voudig biedt veelzijdige draadloze bedieningsmogelijkheden voor verlichting, jaloezieën en andere systemen. Het apparaat gebruikt het KNX RF+ protocol in system mode en kan volledig worden geconfigureerd via ETS5 of hoger. Dit maakt het ideaal voor renovaties en uitbreidingen van bestaande installaties zonder extra bekabeling.

Belangrijkste kenmerken:

• Werkt met het KNX RF+ protocol in system mode
• Inbedrijfstelling via ETS5 of hoger
• Geschikt voor gebruik binnen de EU (frequentie: 868 MHz)
• Compatibel met 55 mm systemen zoals GIRA, BERKER, JUNG en MERTEN
• Programmeerbare drukknoppen voor 1- of 2-knopsbediening
• NO- of NC-contact, schakeltijd is instelbaar
• Verlichte oriëntatie-LED en tweekleurige sensor-LED (rood/groen)
• Ingebouwde actuator voor 2-voudige schakelbediening of 1-voudige jaloeziebediening
• Aansluiting via MDT KNX RF+ line coupler
• Geschikt voor vervanging van conventionele drukknoppen zonder KNX-bekabeling
• Voedingsspanning: 230 V AC
• Geïntegreerde buskoppelingseenheid, installatie met bijgeleverde steunring
• Gemaakt in Duitsland, ISO 9001 gecertificeerd
• 3 jaar garantie

Technische gegevens:

• Aantal bedieningsvlakken: 8
• Frequentie: 868,3 MHz
• Zendvermogen: 10 dBm
• Gevoeligheid: > -105 dBm
• Compatibel met KNX RF S-mode
• Aantal uitgangen: 2
• Ohmse belasting: 10 A
• Capacitieve belasting: 14 µF
• Maximale inschakelstroom: 80 A/150 µs, 40 A/600 µs
• Maximale belasting voor gloeilampen: 1900W
• Maximale belasting voor halogeenlampen (230 V): 800W
• Maximale belasting voor elektronische transformatoren: 500W
• Maximale belasting voor fluorescentielampen: 500W
• Stroomverbruik: < 0,3 W
• Bedrijfstemperatuurbereik: 0 tot +45°C
• Beschermingsklasse: IP 20
• Afmetingen (B x H): 55 mm x 55 mm

Beschikbare artikelnummers en benamingen in deze serie:

• RF-TA55A2.01 KNX RF+ Drukknop 2-voudig inbouw met actuator, wit mat, status- en oriëntatie-LED
• RF-TA55A206.01 KNX RF+ Drukknop Plus 2-voudig inbouw met actuator, zwart mat, status- en oriëntatie-LED
• RF-TA55A4.01 KNX RF+ Drukknop 4-voudig inbouw met actuator, wit mat, status- en oriëntatie-LED
• RF-TA55A406.01 KNX RF+ Drukknop Plus 4-voudig inbouw met actuator, zwart mat, status- en oriëntatie-LED
• RF-TA55A6.01 KNX RF+ Drukknop 6-voudig inbouw met actuator, wit mat, status- en oriëntatie-LED
• RF-TA55A606.01 KNX RF+ Drukknop Plus 6-voudig inbouw met actuator, zwart mat, status- en oriëntatie-LED

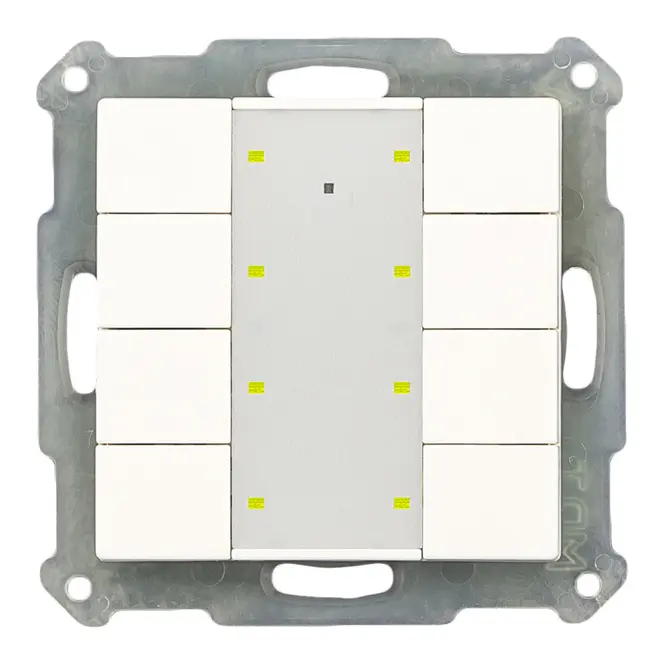

•  KNX RF+ Drukknop 8-voudig inbouw met actuator, wit mat, status- en oriëntatie-LED

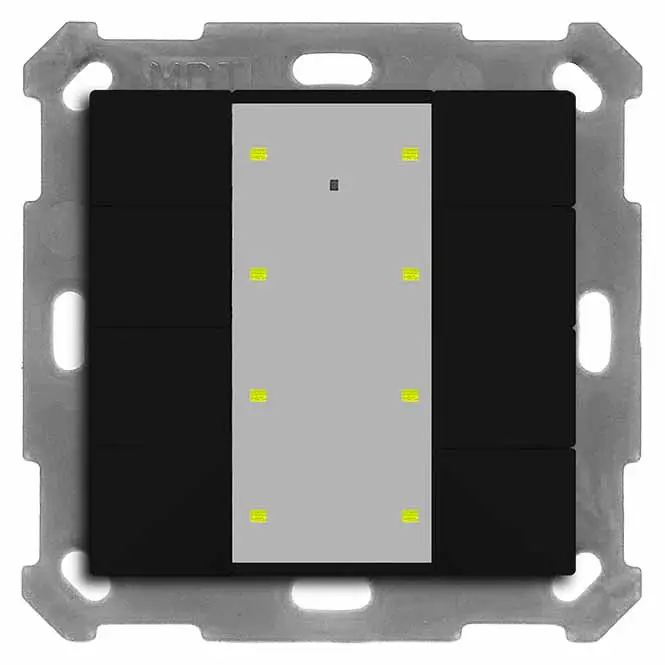

• RF-TA55A806.01 KNX RF+ Drukknop Plus 8-voudig inbouw met actuator, zwart mat, status- en oriëntatie-LED

Opmerking: De KNX RF+ Drukknop Plus 8-voudig is ideaal voor renovaties en uitbreidingen van bestaande installaties zonder extra bekabeling. Configuratie kan eenvoudig worden gedaan via de ETS-software. Voor een correcte werking is een KNX RF+ lijnkoppelaar vereist.
