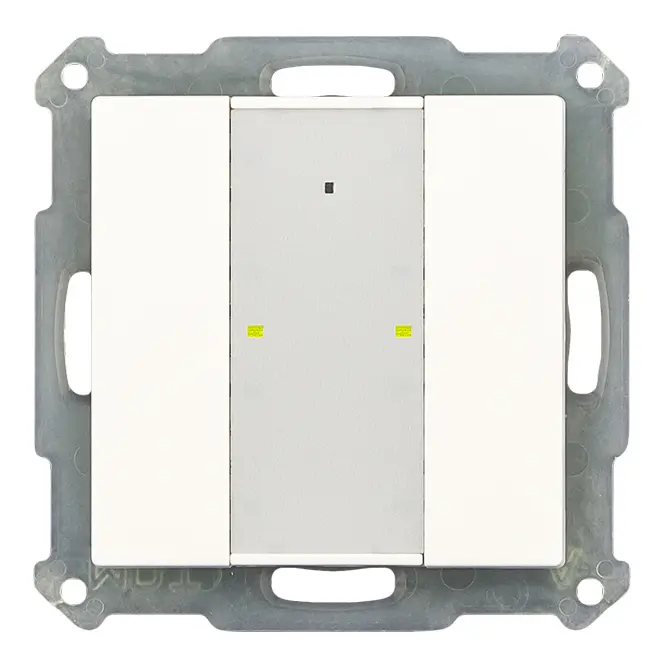

KNX RF+ Push-button Plus 2-voudig - Inbouwmontage

De KNX RF+ Push-button Plus 2-voudig is ontworpen voor het verzenden van KNX-telegrammen na het indrukken van de bovenste knoppen. Dit model maakt gebruik van de KNX RF+ technologie en is perfect voor renovaties of uitbreidingen zonder dat bekabeling voor het KNX-busnetwerk nodig is.

Productkenmerken

• KNX RF+ protocol: Bidirectionele communicatie in systeemmodus.
• Configuratie: In te stellen via ETS5 of hoger.
• Frequentie: 868 MHz voor gebruik binnen de EU.
• Bedieningsopties: Programmeerbare 1- of 2-knopsbediening, geschikt voor verlichting, jaloezieën en rolluiken.
• Functie-instellingen: NO/NC contact, instelbare bedieningsduur van de knoppen.
• Actuator: 2-voudige schakelaar of 1-voudige jaloezie-actuator, geïntegreerd in het apparaat.
• Logische modules: Twee geïntegreerde logische modules voor geavanceerde functies zoals het verzenden van extra objecten.
• LED-indicatoren: Rood/groene LED's voor statussignalen en oriëntatieverlichting.
• Voeding: 230 V AC, geïntegreerde buskoppelingseenheid.
• Montage: Geschikt voor 55 mm systemen zoals GIRA, Berker, JUNG en Merten.
• Textveld: Gecentraliseerd tekstveld voor persoonlijke markeringen.
• Gebruiksomgeving: Alleen geschikt voor vaste installaties binnenshuis, in droge ruimtes.
• IP-classificatie: IP20

Technische gegevens

• Aantal sensorgebieden: 2
• Transmitterfrequentie: 868,3 MHz
• Bereik: 150 meter in open veld
• Uitgangsvermogen: 10 dBm
• Gevoeligheid: > -105 dBm
• Compatibiliteit: KNX RF S-Mode, met ondersteuning voor ETS5
• Schakelvermogen: 10 A voor ohmse belasting, 14 µF voor capacitieve belasting
• Voeding: 230 V AC, 50 Hz
• Vermogensverbruik: Typisch < 0,3 W
• Bedrijfstemperatuur: 0°C tot +45°C
• Afmetingen: 55 mm x 55 mm
• Maximale belasting:
  • Gloeilampen: 1900 W
  • Halogeenlampen 230 V: 800 W
  • Halogeenlampen, elektronische transformator: 500 W
  • Niet-gecompenseerde fluorescentielampen: 500 W
  • Parallel gecompenseerde fluorescentielampen: 90 W
  • Max. aantal elektronische transformatoren: 2

Belangrijke opmerking

De KNX RF+ Push-button Plus biedt uitgebreide functionaliteiten om bestaande schakelaars in uw huis of bedrijf te vervangen. Dit apparaat is compatibel met de belangrijkste KNX-systemen zonder extra bedrading, waardoor het ideaal is voor renovaties en upgrades. De geïntegreerde actuator maakt directe aansluiting op jaloezieën en verlichting mogelijk. Download de applicatiesoftware via MDT Downloads voor projectontwerp en inbedrijfstelling.

Beschikbare artikelnummers en benamingen in deze serie:

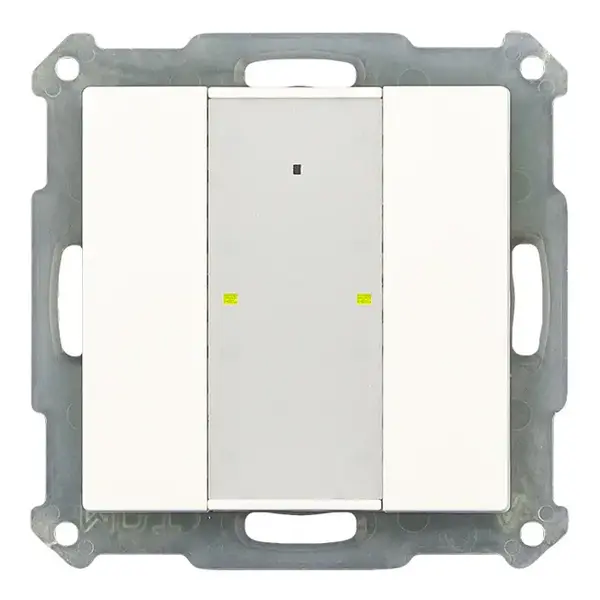

• RF-TA55A2.01 KNX RF+ Push Button 2-voudig Inbouwmontage met Actuator, wit mat, status- en oriëntatie-LED

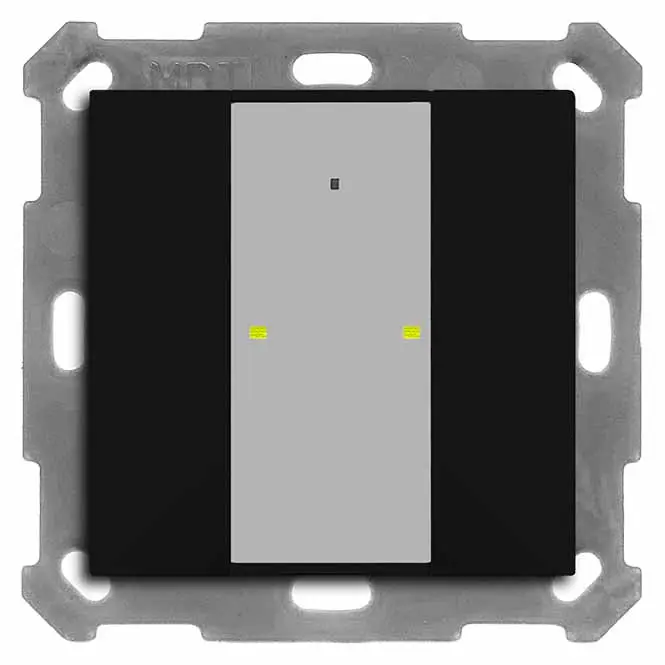

• RF-TA55A206.01 KNX RF+ Push-button Plus 2-voudig Inbouwmontage met Actuator, zwart mat, status- en oriëntatie-LED
• RF-TA55A4.01 KNX RF+ Push Button 4-voudig Inbouwmontage met Actuator, wit mat, status- en oriëntatie-LED
• RF-TA55A406.01 KNX RF+ Push-button Plus 4-voudig Inbouwmontage met Actuator, zwart mat, status- en oriëntatie-LED
• RF-TA55A6.01 KNX RF+ Push Button 6-voudig Inbouwmontage met Actuator, wit mat, status- en oriëntatie-LED
• RF-TA55A606.01 KNX RF+ Push-button Plus 6-voudig Inbouwmontage met Actuator, zwart mat, status- en oriëntatie-LED
• RF-TA55A8.01 KNX RF+ Push Button 8-voudig Inbouwmontage met Actuator, wit mat, status- en oriëntatie-LED
• RF-TA55A806.01 KNX RF+ Push-button Plus 8-voudig Inbouwmontage met Actuator, zwart mat, status- en oriëntatie-LED
