12-voudige schakelactuator 16A C-belasting met stroommeting | serie .03

Informatie

Datasheet

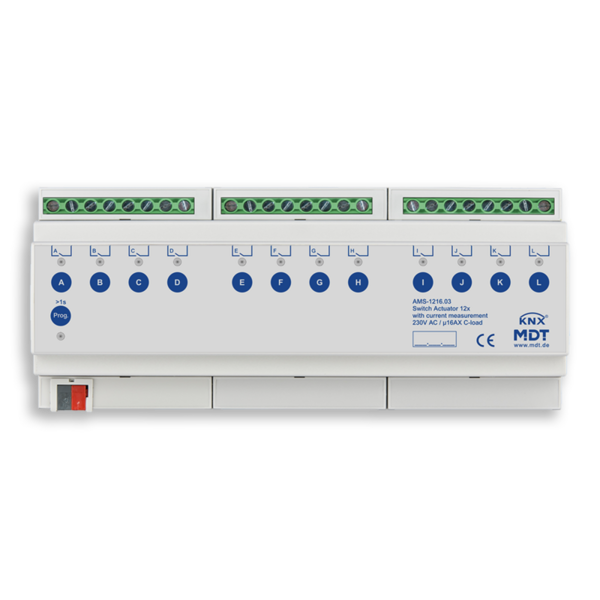

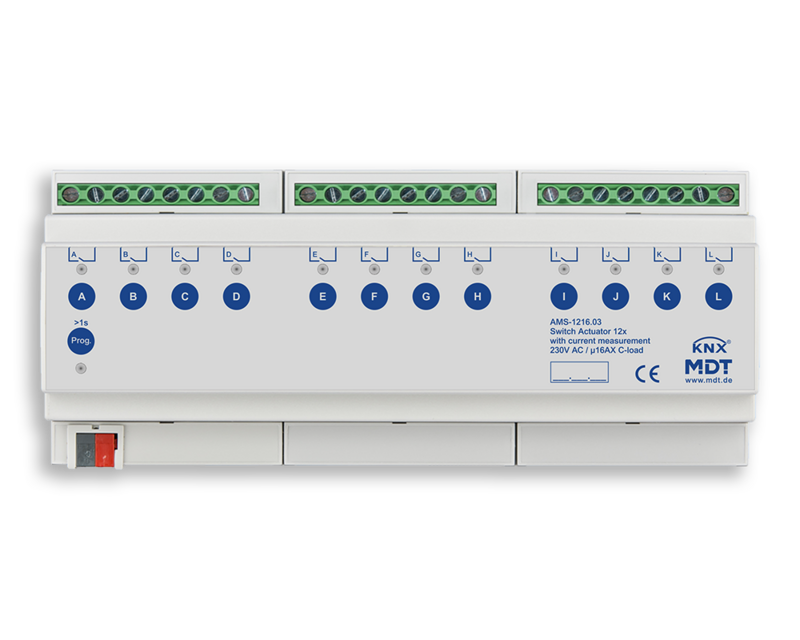

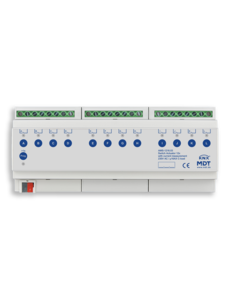

Schakelactor 12-voudig met stroommeting (AMS-1216.03)

De MDT schakelactor 12-voudig met geïntegreerde stroommeting biedt betrouwbare controle tot 16 A per kanaal. Met ondersteuning voor C-Load (140 µF) en een geïntegreerde energiemeterfunctie (Wh/kWh), is dit apparaat ideaal voor energiebeheer en automatisering in slimme gebouwen.

Technische Specificaties

• Aantal kanalen: 12
• Bouwbreedte: 12 TE (MDRC)
• Stroommeting per kanaal: 10 mA tot 16 A
• Totale stroomdraagcapaciteit: 128 A
• Meetnauwkeurigheid: 2%
• Sampling rate: 2000 metingen / 500 ms
• Spanning: 230 V AC
• Capacitieve belasting: 140 µF (C-Load)
• Maximale stroominval: 600 A / 150 µs, 250 A / 600 µs
• Maximale belasting:
  • Gloeilampen: 2500 W
  • Halogeenlampen 230 V: 2500 W
  • Halogeenlampen, elektronische trafo: 1500 W
  • Fluorescentielampen niet gecompenseerd: 2300 W
  • Fluorescentielampen parallel gecompenseerd: 1300 W
• Levensduur van de uitgangen (mechanisch): 1.000.000 schakelingen
• Beschermingsklasse: IP20
• Bedrijfstemperatuur: 0 ... 45 °C
• Maximaal aantal elektronische trafo's: 20
• Handmatige bediening: Ja, via drukknoppen op het apparaat
• LED-statusindicator per kanaal
• Functies: RMS stroommeting, geïntegreerde energiemeter (Wh/kWh), tijdvertraging, energiemeting
• ETS-softwareondersteuning: Ja (vanaf ETS5)
• Voeding via KNX-bus: Typisch <0,4 W

Productfuncties

• Snel reagerend (< 1 seconde) in master/slave-configuratie
• Geïntegreerde energiemeterfunctie voor nauwkeurige meting van verbruik (Wh/kWh)
• Individuele programmatie per kanaal via ETS-software
• Uitgebreide statusfuncties (omgekeerd, cyclisch, bij vergrendeling)
• Prioriteits- en geforceerde bediening met automatische ontgrendeling
• Verstelbaar gedrag bij bus- of netspanningsuitval (elk kanaal apart instelbaar)

Opmerking

Het apparaat is ontworpen voor vaste montage op een 35 mm DIN-rail in droge binnenruimtes. Het is niet toegestaan om binnen de actuator gemengde nominale en veiligheidsextravoltages (SELV) te gebruiken. Alle relais behouden hun schakelpositie bij stroomuitval. Bij busspanninguitval of -terugkeer kunnen de schakelposities van de relais per kanaal worden geprogrammeerd.

Beschikbare Artikelnummers in deze Serie

• AMS-0416.03 Schakelactor 4-voudig 4 TE MDRC, 16 A, 230 V AC, C-load, 140 µF, stroommeting
• AMS-0816.03 Schakelactor 8-voudig 8 TE MDRC, 16 A, 230 V AC, C-load, 140 µF, stroommeting
• AMS-1216.03 Schakelactor 12-voudig 12 TE MDRC, 16 A, 230 V AC, C-load, 140 µF, stroommeting
