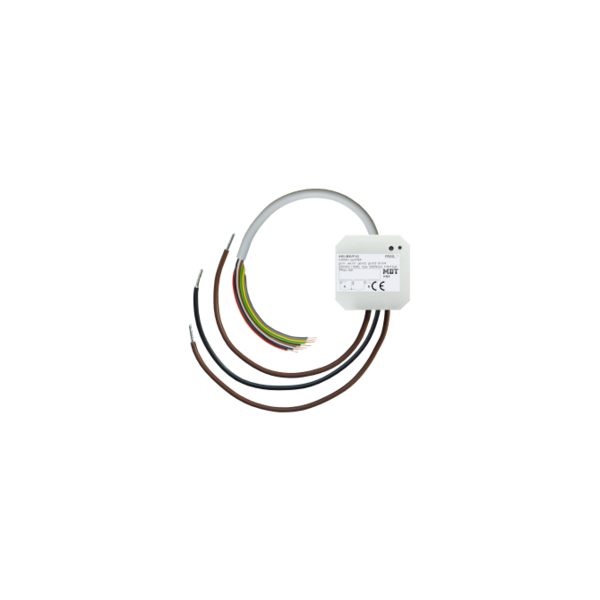

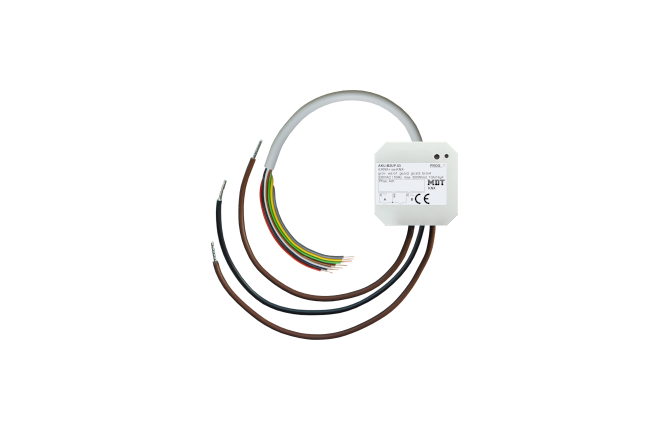

AKU-B2UP.03 KNX-Universalaktor UP | 2-voudig, 4 ingangen

De AKU-B2UP.03 KNX-Universalaktor is een veelzijdige en geavanceerde combi-aktor voor inbouw, ideaal voor toepassingen in KNX-gebaseerde gebouwautomatisering. Deze actuator kan worden gebruikt als 2-voudige schakelaktor, 1-voudige jaloezie-aktor of als verwarmingsregelaar. Dankzij de integratie van 4 potentiaalvrije binaire ingangen kunnen conventionele schakelaars, jaloeziebedieningen en raamcontacten eenvoudig worden aangesloten voor uitgebreide automatiseringsmogelijkheden.

Belangrijkste kenmerken:

• Combi-aktor inzetbaar als 2-voudige schakelaktor, 1-voudige jaloezie-aktor of verwarmingsregelaar.
• Ondersteuning voor verwarmingsregeling met pulsbreedtemodulatie (PWM) van 0-100% voor nauwkeurige temperatuuraanpassing.
• Automatische zonweringsregeling met lamellenaanpassing op basis van zonpositiecalculatie voor optimale energie-efficiëntie en comfort.
• Praktische ventilatiefunctie voor bediening van ramen in open- of kiepstand, met geïntegreerde raamcontactdetectie.
• Uitgebreide tijdsfuncties, zoals inschakel- en uitschakelvertragingen en traplichtfunctie.
• Statusfeedback per kanaal (actief/passief) en logische koppelingen van binaire data.
• 8 programmeerbare scènes per kanaal en centrale schakelfuncties met vergrendelopties.
• Instelbare reistijd, pauze bij richtingsverandering en staptijd voor jaloezieën en rolluiken.
• 1-Bit automatische functie voor zonwering en 8-Bit positionering voor nauwkeurige bediening.
• Instelbaar gedrag bij busspanningsuitval of -herstel.

Functies van de binaire ingangen:

• Aansluiting voor conventionele schakelaars, jaloeziebedieningen of raam-/hulpschakelaars.
• Geïntegreerde evaluatie van raamcontacten voor automatische ventilatie en zonwering.
• Instelbaar transmissiegedrag van de op-/neer-objecten voor bediening via interne contacten of de KNX-bus.
• Ondersteuning voor bediening van jaloezieën en rolluiken met 1- en 2-knopsbediening.
• Gebruik van de binaire ingangen als universele interface voor diverse automatiseringsoplossingen.

Technische specificaties:

• Aantal ingangen: 4
• Potentiaalvrije ingangen: 3,3 V DC (intern)
• Maximale kabellengte voor ingangen: 10 m
• Aantal uitgangen: 2
• Schakelvermogen: 10 A (ohmse belasting), 14 µF (capacitatieve belasting)
• Bedrijfsspanning: 230 V AC
• Maximale inschakelstroom: 150 A / 150 µs
• Bedrijfstemperatuur: 0 ... 45 °C
• Beschermingsgraad: IP20
• Afmetingen (B x H x D): 41 mm x 41 mm x 22 mm

Let op: Bij spanningsuitval worden alle uitgangen uitgeschakeld. Na herstel van de busspanning kunnen de relaisposities per kanaal opnieuw worden ingesteld. Gemaakt in Duitsland en gecertificeerd volgens ISO 9001. De AKU-B2UP.03 wordt geleverd met een garantie van 3 jaar.
