KNX Fan-Coil Actuator Compact Inbouw | 3-voudig

Informatie

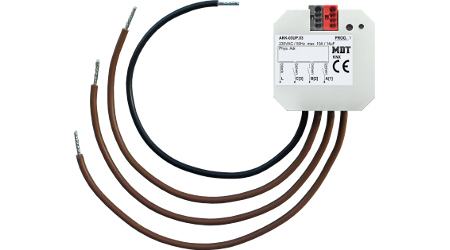

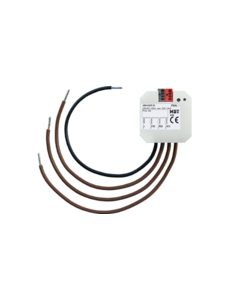

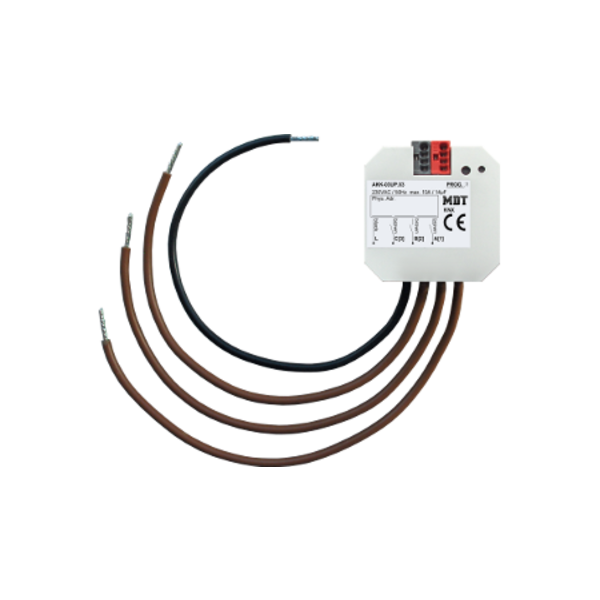

MDT AKK-03UP.03 KNX Schakelactor met Fan-Coil functie, 3-voudig, Inbouw

De MDT AKK-03UP.03 is een compacte KNX-schakelactor met 3 kanalen en een geïntegreerde fan-coil functie voor de aansturing van ventilatoren met drie snelheden en ventilatorconvectoren. Dit apparaat is geschikt voor zowel 2-pijps- als 4-pijpssystemen en biedt de mogelijkheid om de ventilatoren en convectoren zowel handmatig als automatisch te bedienen. Dankzij de ingebouwde software worden de uitgangen onderling vergrendeld, wat zorgt voor een efficiënte en veilige werking.

Productkenmerken

• 3-kanaals schakelactor met fan-coil functie.
• Onderling vergrendelde uitgangen via softwarebesturing.
• Directe bediening door drie 1-bit objecten of één 1-bit object (+/-).
• Automatische bediening door 1-byte regelwaarde (0-100%).
• Geschikt voor 2- en 4-pijpssystemen.
• Uitgangsobjecten voor het regelen van kleppen voor verwarming/koeling.
• Dag-/nachtfunctie om de ventilatorsnelheid 's nachts te beperken.
• Noodbedrijf indien de stuurvariabele uitvalt.
• Functies voor tijdbeheer zoals in- en uitschakelvertraging.
• Trapverlichtingsfunctie met instelbare waarschuwtijd.
• Statusmeldingen per kanaal (actief/passief).
• Logische koppelingen van binaire gegevens, 8 scènes per kanaal.
• Centrale schakelfuncties en blokkeerfuncties voor geforceerde bediening.
• Aanpasbaar gedrag bij terugkeer van busspanning.
• Snelle applicatiedownload via ETS (long frame ondersteuning vanaf ETS 5).
• Inbouwmontage in een installatiedoos.
• Gemaakt in Duitsland, ISO 9001 gecertificeerd.
• 3 jaar garantie.

Technische gegevens

• Aantal uitgangen: 3
• Uitgangsbelasting:
  • Ohmse belasting: 10 A
  • Capacitieve belasting: 14 µF bij 10 A
• Spanning: 230 V AC
• Maximale inschakelstroom: 150 A / 150 µs
• Maximale belasting:
  • Gloeilampen: 1500 W
  • Halogeenlampen (230 V): 1200 W
  • Halogeenlampen (elektronische transformator): 500 W
  • TL-lampen (niet gecompenseerd): 500 W
  • TL-lampen (parallel gecompenseerd): 120 W
  • Aantal elektronische transformatoren: Maximaal 2
• Levensduur van de relais (mechanisch): 1.000.000 schakelingen
• Maximale totale stroom van de actuator: 16 A
• Zekeringbeveiliging: 10 A
• KNX-interface specificatie: TP-256 met long frame ondersteuning voor ETS 5
• Beschikbare applicatiesoftware vanaf ETS 4
• Toegestane draadmaat: KNX-busaansluiting: Ø 0,8 mm, massieve kern
• Voedingsspanning: KNX-bus
• Vermogensverbruik: typisch < 0,3 W
• Bedrijfstemperatuur: 0 ... 45 °C
• Beschermingsklasse: IP20
• Afmetingen (BxHxD): 41 x 41 x 22 mm

Opmerking: Dit apparaat is uitsluitend geschikt voor gebruik in droge ruimten en dient te worden geïnstalleerd in een gesloten compacte doos of een verdeelkast op DIN-rails (35 mm). Voor projectontwerp en inbedrijfstelling wordt aanbevolen om de ETS-software te gebruiken.
