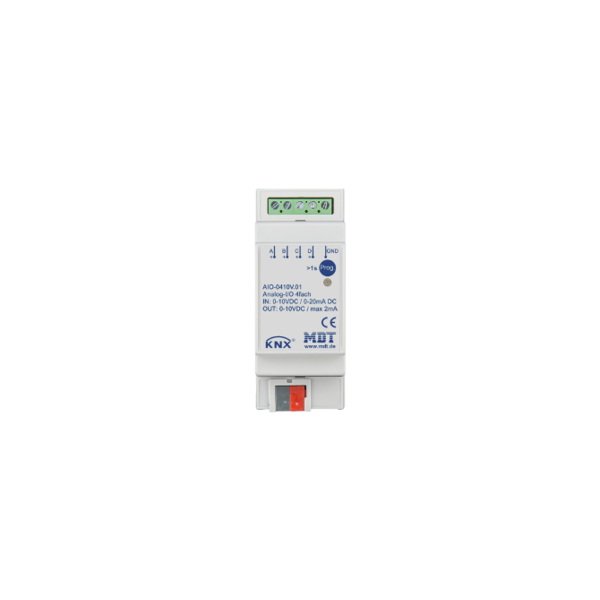

KNX Analoge In-/Uitgang DIN-rail 0-10 V | 4-voudig

0 Review(s)

€136,50 Excl. btw €182,00 Excl. btw
€165,17 Incl. btw €220,22 Incl. btw. Niet op voorraad, wel beschikbaar

Stukprijs: €136,50 / Stuk

De analoge in-/uitgang is geschikt voor apparaten met 0-10V ingangen en voor het registreren van 0-20mA/0-10V meetgegevens. Elk kanaal is onafhankelijk instelbaar. Breedte: 2 TE. Lees meer

Specificaties

Merk:

MDT

Artikelnummer:

AIO-0410V.01

EAN:

4251916130015

Beschikbaarheid:

Niet op voorraad, wel beschikbaar

Levertijd:

Wordt verstuurd binnen circa 8 werkdagen.

Informatie

Datasheet

MDT Analoge In-/Uitgang 4-voudig 0-10V

De MDT KNX Analoge In-/Uitgang 4-voudig is ideaal voor het aansturen van apparaten met 0-10V ingangen, zoals ventilatiesystemen, en het registreren van 0-20mA (4-20mA) of 0-10V meetgegevens, bijvoorbeeld van vulniveau- of druksensoren. Elk kanaal kan onafhankelijk worden geconfigureerd als in- of uitgang en is galvanisch gescheiden van de KNX-bus.

Belangrijkste kenmerken:

Elk kanaal onafhankelijk configureerbaar (in-/uitgang).
In-/uitgangen zijn galvanisch gescheiden van de bus.
In-/uitgangen zijn galvanisch onderling verbonden.
De spanning voor uitgangsbediening wordt intern door de actuator gegenereerd, geen externe voeding vereist.
Ingangsmodus: 0-10V/2-10V of 0-20mA/4-20mA (schakelbaar).
Uitgangsmodus: 0-10V, aanstuurbaar via 1 Byte, 2 Byte float of 1 Bit objecten.
Dag-/nachtfunctie voor het beperken van de stuurwaarde.
Noodmodus indien de stuurwaarde faalt.
Min/max functie en draadbreeukdetectie beschikbaar in de ingangsmodule.
Drempel- en verkeerslichtfunctie beschikbaar voor ingangen.
Snel downloaden van de applicatie met ondersteuning voor lange frames (ETS5 of hoger).
Afmetingen (BxHxD): 41 x 41 x 12 mm (inbouwversie).
Breedte: 2TE voor montage in een DIN-rail (AIO-0410V.01 versie).

Technische specificaties:

Aantal kanalen: 4
Ingangen: 0-10V/2-10V of 0-20mA/4-20mA (schakelbaar)
Interne weerstand: 130kΩ
Stroomlus: 0-20mA/4-20mA
Weerstand stroomlus: 266Ω
Uitgangen: 0-10V
Uitgangsstroom: max. 2mA
Belastingsweerstand (min.): 5kΩ
KNX-interface: TP-256
Beschikbare applicatiesoftware: ETS 4/5
Toegestane draaddoorsnede: 0,5-4,0 mm² massieve kern, 0,5-2,5 mm² fijnaderig
KNX-busaansluiting: 0,8 mm Ø, massieve kern
Voeding: KNX-bus
Vermogensverbruik: typ. < 0,3W
Bedrijfstemperatuurbereik: 0°C tot +40°C
Behuizing: IP 20
Afmetingen (DIN-rail versie): 2TE

De MDT KNX Analoge In-/Uitgang 4-voudig is gecertificeerd volgens ISO 9001 en wordt geproduceerd in Duitsland. Hij wordt geleverd met een garantie van 3 jaar.
