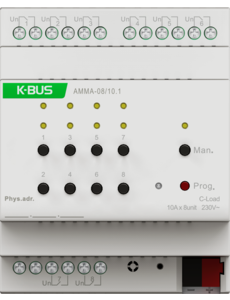

KNX Multi-function Aktor 8 voudig 10A (Secure)

Informatie

Handboek

Multifunctionele Actuator, 8-voudig

De 8-voudige multifunctionele actuator is ontworpen voor veelzijdige toepassingen in woning- en gebouwautomatisering. Het apparaat biedt uitgebreide functies voor schakelen, jaloezieën, verwarming/koeling en ventilatieregeling. Dankzij KNX-Secure ondersteuning kan het systeem veilig worden ingezet in verschillende automatiseringsoplossingen. Alle kanalen zijn individueel instelbaar en centrale functies kunnen worden geconfigureerd voor uitgebreide flexibiliteit.

Kenmerken

• Schakelen: Ondersteuning voor diverse schakelopties, zoals trapverlichting, knipperen, in-/uitschakelvertraging, scènes, bedrijfsurenteller, logische bewerkingen en geforceerde bediening. Maximale schakelstroom van 16A bij 240V AC.
• Verwarming/Koeling: Voorzien van 2-punts, 3-punts of PWM-regeling voor nauwkeurige temperatuurbesturing. Inclusief terugkoppeling van de ventielstatus en automatische ventielspoeling om de betrouwbaarheid te vergroten en storingen te voorkomen.
• Jaloezieën: Geschikt voor het aansturen van rolluiken, jaloezieën, verticale lamellen en zonweringssystemen. Biedt automatische zonwering, veiligheidsfuncties zoals stormbeveiliging, en mogelijkheid tot scènes en tijdschema’s.
• Ventilatieregeling: Ondersteuning voor maximaal 3 ventilatorsnelheden, met functies voor in-/uitschakelvertraging, logische bewerkingen, scènebeheer en geforceerde bediening. Beschikt over statusfeedback voor een nauwkeurige controle.

Technische Specificaties

• Voedingsspanning: 230V AC (50/60Hz)
• Nominale stroom: 10A
• Maximale schakelstroom: 16A bij 240V AC
• Inschakelstroom: 120A gedurende 10ms
• Bedrijfstemperatuur: –5 °C tot +45 °C
• Opslagtemperatuur: –25 °C tot +55 °C
• Transporttemperatuur: –25 °C tot +70 °C
• Beschermingsgraad: IP20, volgens EN 60 529
• Mechanische levensduur: Meer dan 1 miljoen schakelingen (>1 x 10⁶)
• Elektrische levensduur: Meer dan 50.000 schakelingen (>5 x 10⁴) bij volledige belasting
• Minimale belasting: 100mA bij 5V DC (referentiewaarde)
• Handmatige bediening/Weergave: Programmeerknop en LED voor het toewijzen van fysieke adressen. Schakelknop voor handmatige bediening van uitgangen, indicatie-LED voor outputstatus, en schakelaar voor handmatige/automatische modus.
• Omgevingscondities: Relatieve luchtvochtigheid minder dan 93%, behalve bij condensvorming
• Montage: Modulair installatieapparaat (MDRC), geschikt voor montage op 35mm DIN-rail conform EN 60 715
• Afmetingen: 72×90×64mm
• Gewicht: 0.2kg
• Materiaal behuizing: Duurzaam kunststof in beige kleur
• Aansluitingen: Schroefklemmen voor uitgangen, draadbereik 0.2-4mm², aanhaalmoment 0.8N-m
• Minimale en Maximale stroom: 10A nominaal, met een piekstroom van 120A gedurende 10ms

Veiligheids- en Beschermingsfuncties

• KNX-Secure voor gegevensbeveiliging en bescherming tegen manipulatie.
• Automatische ventielspoeling om kalkaanslag in verwarmings-/koelsystemen te voorkomen.
• Stormbeveiliging voor jaloezieën en zonwering.

Beschikbare Modellen in Deze Serie

De volgende modellen zijn beschikbaar binnen deze serie, elk met specifieke stroomcapaciteiten en aantal uitgangen:

• AMMA-04/06.1: 4 outputs, 230V, geschikt voor 6A/16A

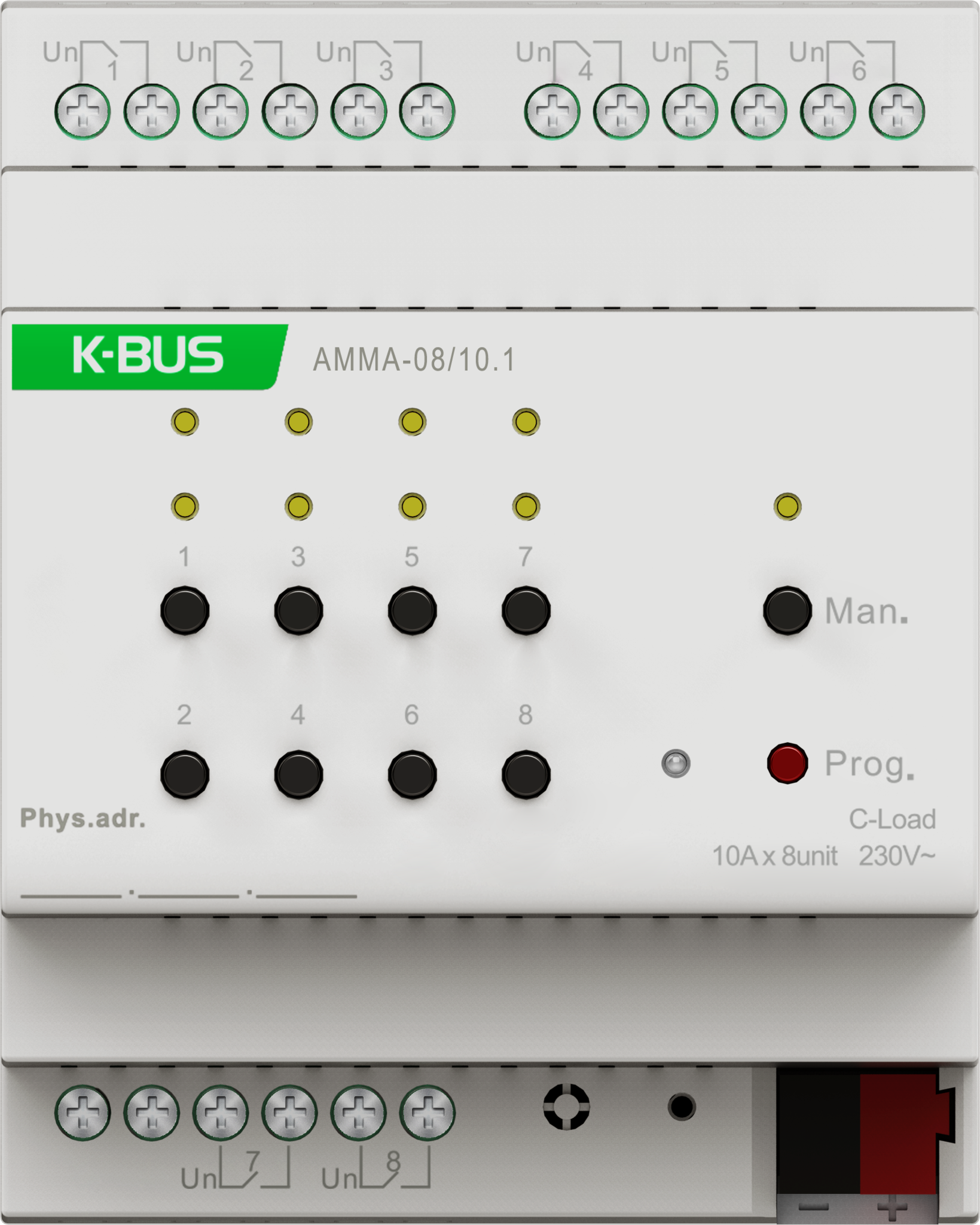

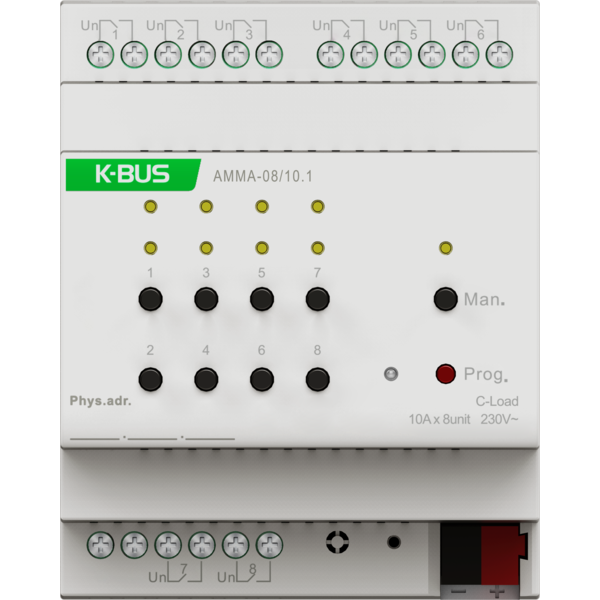

• AMMA-08/10.1: 8 outputs, 230V, geschikt voor 10A/20A
• AMMA-16/10.1: 16 outputs, 230V, geschikt voor 10A/20A
• AMMA-24/10.1: 24 outputs, 230V, geschikt voor 10A/20A

Voor meer gedetailleerde informatie over de installatie, configuratie en gebruik van dit product, kunt u de documentatie downloaden van onze website: www.gvssmart.de.

Belangrijke opmerking: Dit apparaat ondersteunt KNX-Secure voor verbeterde beveiliging in automatiseringssystemen. Het is ontworpen voor diverse toepassingen, zoals schakelen, jaloeziebediening, verwarmings-/koelingsregeling en ventilatiesturing, en biedt flexibiliteit en veiligheid in woning- en gebouwautomatisering.
