Datasheet

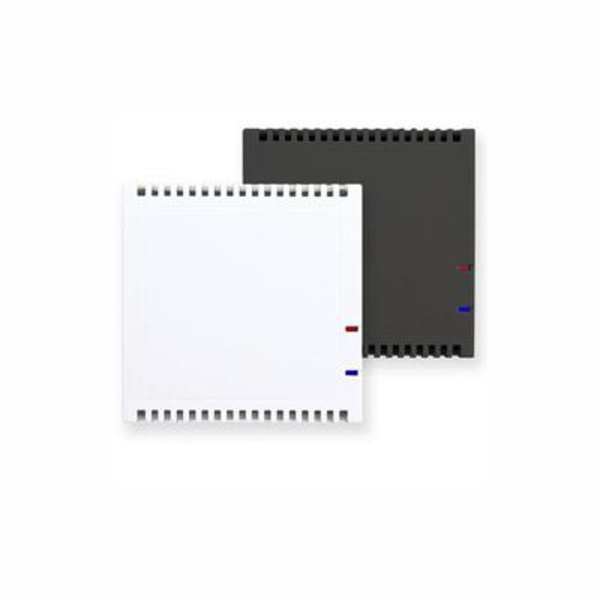

SK30-TC-VOC

KNX Temperatuursensor en VOC-sensor

Artikelnummer:
30513361 (wit)
30513362 (antraciet)

Wat is VOC?
VOC staat voor "Vluchtige Organische Stoffen" – dat zijn gassen die vrijkomen uit onder andere verf, schoonmaakmiddelen, meubels en bouwmaterialen. Te hoge concentraties VOC's in binnenruimtes kunnen leiden tot gezondheidsklachten zoals hoofdpijn, vermoeidheid of irritatie van ogen en luchtwegen. In HVAC-systemen (verwarming, ventilatie en airconditioning) worden VOC-sensoren gebruikt om de luchtkwaliteit te meten en automatisch ventilatie te regelen voor een gezond binnenklimaat.

De Arcus-EDS SK30-TC-VOC is een compacte KNX-sensor (55 mm, IP20) voor het meten van temperatuur en VOC in binnenruimtes. Deze sensor is ontworpen voor intelligente gebouwautomatisering met geïntegreerde regel- en logische functies voor het aansturen van verwarming, koeling en ventilatie op basis van binnenluchtkwaliteit. Dankzij de twee binaire I/O’s zijn ook schakelaars en drukknoppen in te lezen of aan te sturen.

Toepassingen

• Detectie en regeling van ruimtetemperatuur
• Detectie van VOC-niveaus (vluchtige organische stoffen)
• Decentrale aansturing van KNX-ventielen of thermische aandrijvingen
• Ventilatiesturing op basis van luchtkwaliteit
• Evaluatie van externe schakelaars of drukknoppen

Functies

• Meting van luchttemperatuur (sensor in de behuizing)
• Meting van VOC-niveau (sensor in de behuizing)
• Regelfuncties voor verwarming en koeling (ook gecombineerd)
• Insteltemperaturen voor Comfort, Stand-by, Eco en Bescherming via KNX HVAC-objecten
• Setpoint-aanpassing via KNX-objecten
• Opslag van minimum- en maximumtemperatuur
• Warmte- en vorstalarm
• Waardegrenzen voor temperatuur en VOC-niveau
• Ventilatorsturing via VOC-grenzen of externe ingangen
• Aanpassing van setpoints en maximale temperatuur via KNX
• Regeluitgang 0…100% of PWM voor thermische aandrijvingen
• Ventielspoelfunctie
• Tweede temperatuurcontroller als hulpfunctie
• Twee binaire ingangen/uitgangen (potentiaalvrij)
• Statusweergave van temperatuurcontroller via LED’s
• Vier logische blokken voor koppeling van interne en externe signalen

Technische gegevens

• Metingen: temperatuur, VOC-concentratie
• Temperatuurbereik: -25 .. +80°C
• Temperatuurresolutie: 0,02°C
• Nauwkeurigheid temperatuur: ± 0,4°C (bij 5..60°C), anders ± 0,8°C
• VOC-meetbereik: zie datasheet 2801-01, pagina 2
• Binaire I/O: 2 potentiaalvrije in-/uitgangen
• Voedingsspanning: via KNX-bus (21 .. 32 VDC)
• Vermogensverbruik: ca. 240 mW (bij 24 VDC)
• Omgevingstemperatuur: -25 .. +80°C (bedrijf en opslag)
• Relatieve luchtvochtigheid: 10 .. 95% r.v. (niet-condenserend)
• Buskoppeling: geïntegreerd
• ETS-versie: ETS 4 of hoger (applicatie: HLK305)
• Drukaansluitingen: KNX 2-polige klemmen (rood/zwart)
• Beschermingsgraad: IP20
• Behuizing: kunststof, standaardmaat 55 mm

Belangrijke opmerkingen

• Alleen geschikt voor gebruik binnenshuis
• Installatie en programmering moeten worden uitgevoerd door gecertificeerde KNX-installateurs
• Gebruik uitsluitend ETS 4 of hoger voor configuratie
• Voor een nauwkeurige meting is correcte plaatsing in de ruimte vereist
