Datasheet

Neo-TC-CO2
KNX Temperatuursensor en CO₂-sensor

Artikelnummer:

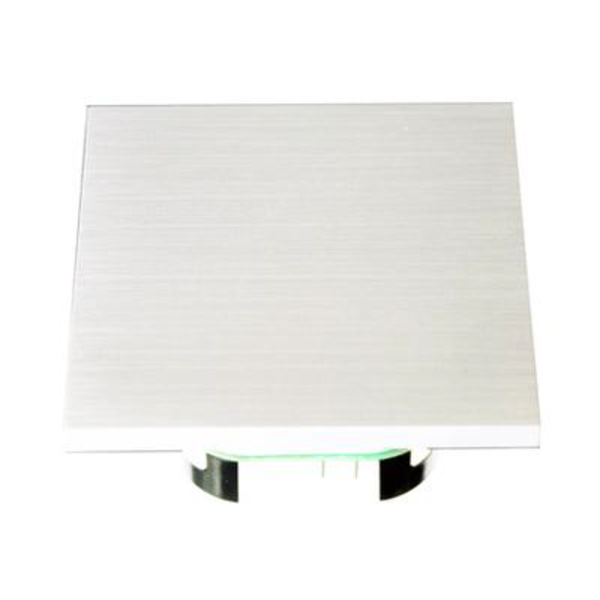

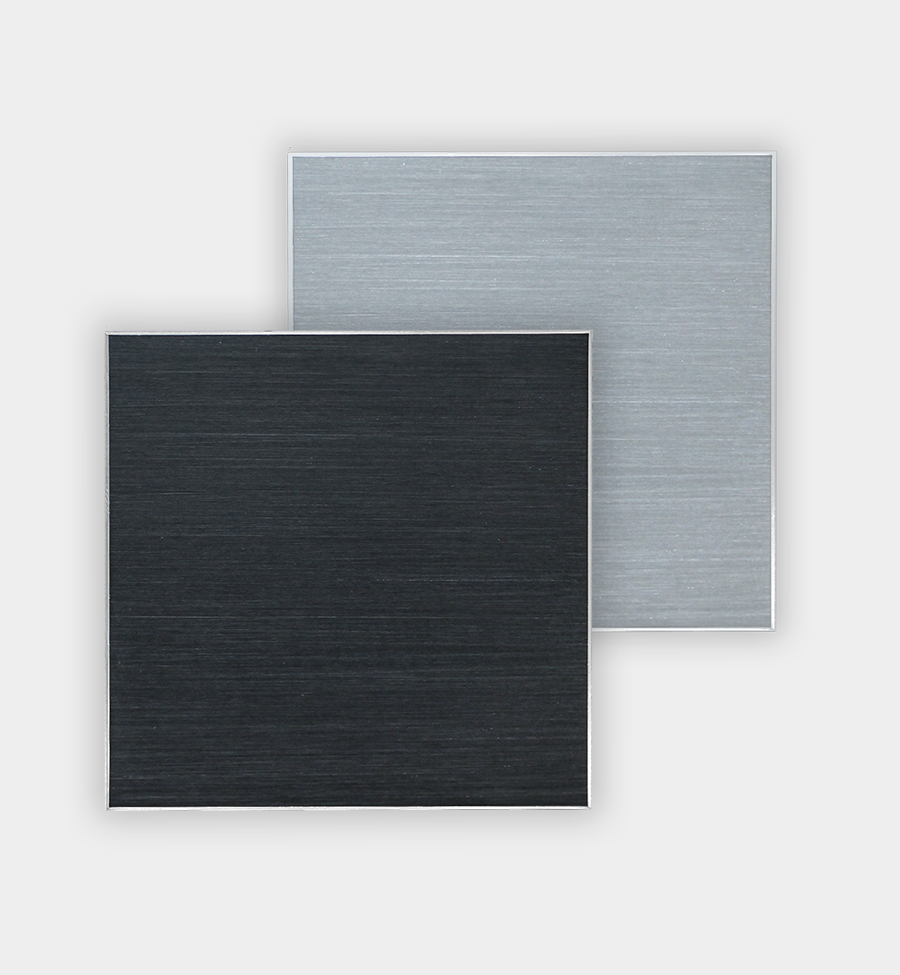

30512563 – aluminium, vierkant, geslepen

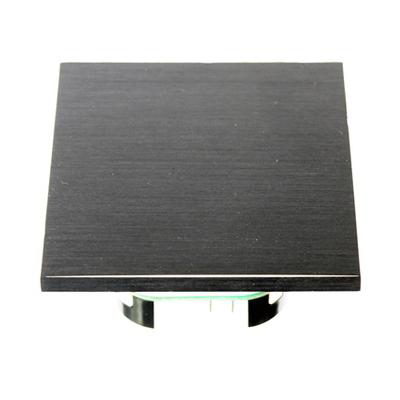

30512564 – aluminium, vierkant, geslepen, zwart

De Arcus-EDS Neo-TC-CO2 is een stijlvolle, ultradunne KNX-sensor (slechts 6 mm dik) voor het meten en regelen van temperatuur en CO₂-concentratie in binnenruimtes. De sensor is ontworpen voor montage in standaard inbouwdozen (60/68 mm) en wordt geleverd met een hoogwaardige aluminium afdekplaat in vierkante of ronde uitvoering. Met zijn geïntegreerde regel-, ventilatie- en logische functies biedt deze sensor een complete oplossing voor intelligente klimaatregeling in gebouwen.

Toepassingen

• Meten en regelen van ruimtetemperatuur en luchtvochtigheid
• Detectie van CO₂-concentratie (luchtkwaliteit)
• Decentrale regeling van thermische actuatoren of KNX-ventielen
• Ventilatiesturing op basis van CO₂-niveau
• Evaluatie van externe schakelaars of drukknoppen

Functies

• Luchttemperatuursensor in behuizing (ook combineerbaar met externe temperatuur)
• CO₂-sensor geïntegreerd in het front
• Regelfuncties voor verwarming en koeling (ook gecombineerd)
• Instelbare setpoints voor Comfort, Stand-by, Eco en Bescherming via KNX
• Wijziging van setpoints via KNX-objecten
• Opslag van minimum- en maximumtemperaturen
• Warmte- en vorstalarmen
• Grenzen instelbaar voor temperatuur en CO₂
• Ventilatorregeling via CO₂-grenswaarden of externe triggers
• Automatische aanpassing van regelparameters via KNX
• Regeluitgang 0–100% of PWM-modus voor thermische ventielen
• Ventielspoelfunctie (anti-kalkfunctie)
• Hulpregelaar voor tweede temperatuurregeling
• Vier binaire in-/uitgangen (potentiaalvrij)
• Statusweergave via LED’s op het apparaat
• Vier logische modules voor koppeling van interne en externe signalen

Technische gegevens

• Metingen: temperatuur, CO₂-concentratie
• Temperatuurbereik: -10 .. +50°C
• Resolutie: 0,02°C
• Nauwkeurigheid: ± 0,4°C (bij 5–60°C), anders ± 0,8°C
• CO₂-meetbereik: 400 – 5000 ppm
• CO₂-nauwkeurigheid: ± (50 ppm + 3% van de meetwaarde)
• Binaire in-/uitgangen: 4 (potentiaalvrij)
• Voedingsspanning: via KNX-bus (21 .. 32 VDC)
• Vermogensverbruik: ca. 240 mW (bij 24 VDC)
• Omgevingstemperatuur: -10 .. +50°C (bedrijf), -25 .. +60°C (opslag)
• Relatieve luchtvochtigheid: 0 .. 95% RV (niet-condenserend)
• Buskoppeling: geïntegreerd
• Hulpspanning: niet vereist
• Configuratie via ETS: ETS 4 of hoger (applicatie HLK305)
• Aansluitklemmen: KNX 2-polig (rood/zwart)
• Beschermingsklasse: IP20
• Behuizing: aluminium, geschuurd
• Afmetingen: vierkant: 80 × 80 × 6 mm / rond: Ø 84 × 6 mm
• Montage: standaard inbouwdoos Ø 60/68 mm (droge binnenruimtes)

Belangrijke opmerkingen

• De sensor is uitsluitend geschikt voor droge binnenruimtes
• Installatie en configuratie dienen te worden uitgevoerd door gecertificeerde KNX-installateurs
• Gebruik ETS 4 of hoger voor programmering van het apparaat (applicatie HLK305)
• Een correcte montagepositie is essentieel voor nauwkeurige metingen
• Reinig de aluminium afdekking alleen met een droge doek om krasvorming te voorkomen
