SK10-THC-KFF – KNX kanaalsensor temperatuur/vocht

Artikel nr; 30531057

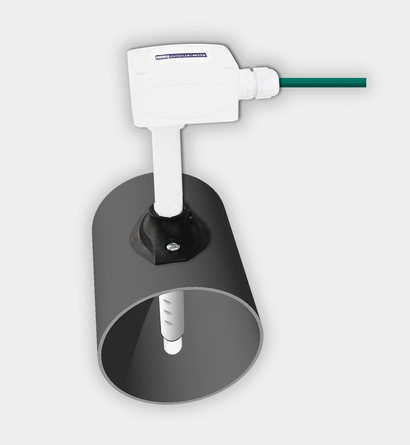

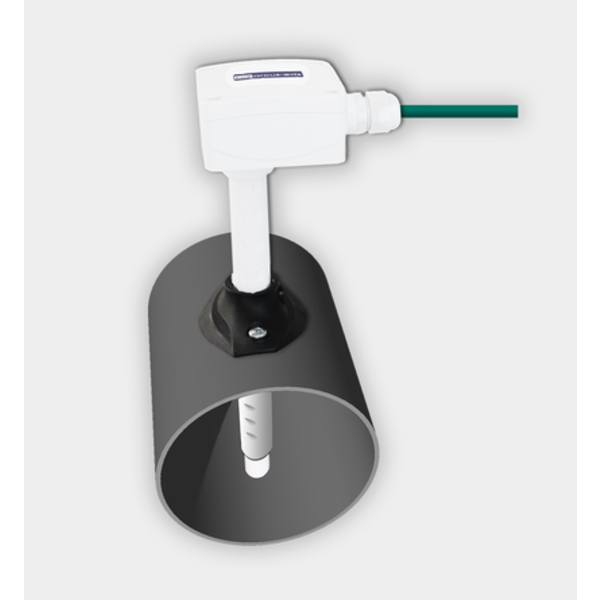

De SK10-THC-KFF van Arcus-EDS is een KNX-sensor voor temperatuur en relatieve luchtvochtigheid, speciaal ontworpen voor montage in ventilatiekanalen met een binnendiameter vanaf Ø150 mm. De sensor is voorzien van geïntegreerde meet- en regelfuncties en is geschikt voor HVAC-toepassingen in gebouwbeheersystemen. Dankzij de robuuste behuizing en beschermingsklasse IP54/65 is het apparaat bestand tegen uitdagende omgevingsomstandigheden.

Toepassingen

• Meten en regelen van temperatuur en vochtigheid in luchtkanalen
• Regeling van binnenklimaat in HVAC-systemen
• Dauwpuntbewaking ter voorkoming van condensatie
• Ventilator- en luchtvochtigheidsbeheer via KNX

Belangrijke functies

• Meting van luchttemperatuur (sensor aan behuizing)
• Relatieve luchtvochtigheid (sensor aan behuizing)
• Berekende waarden: absolute vocht, dauwpunt, en enthalpie
• Regelfuncties voor verwarmen en koelen (ook gecombineerd)
• Selecteerbare setpoints voor Comfort, Standby, Economy en Bescherming
• Veranderbare setpunten via KNX-objecten
• Registratie van minimum- en maximumtemperatuur
• Heat- en frost-alarm
• Grenswaardebewaking voor temperatuur en vochtigheid
• Ventilatorregeling via vochtlimieten of externe ingangen
• Dauwpuntdetectie met alarm- en regelfunctie
• Aanpasbare setpoint- en grenswaardefuncties
• Regeluitgang: 0–100% of programmeerbare PWM
• Ventilenspoelfunctie
• Secundaire temperatuurregelaar (hulpfunctie)
• 4 logische blokken voor interne en externe KNX-signalen

Technische specificaties

• Meetwaarden: Temperatuur, relatieve luchtvochtigheid
• Berekende waarden: Absolute vocht, dauwpunt, enthalpie
• Temperatuurbereik: -25°C tot +80°C
• Resolutie temperatuur: 0,02°C
• Temperatuurnauwkeurigheid: ±0,4°C (bij 5–60°C), anders ±0,8°C
• Vochtigheidsbereik: 0–100% r.V.
• Resolutie vochtigheid: 0,02% r.V.
• Nauwkeurigheid vocht: ±3% (bij 20–80%, 20°C), anders ±5%
• Voeding: KNX-busspanning 21–32 VDC
• Vermogensverbruik: ca. 240 mW (bij 24 VDC)
• Omgevingstemperatuur: -25°C tot +80°C (bedrijf en opslag)
• Omgevingsvochtigheid: 0–100% r.V., niet-condenserend
• Buskoppeling: geïntegreerd
• Hulpspanning: niet vereist
• Aansluitklemmen: KNX 2-polig (rood/zwart)
• Behuizing: kunststof
• Afmetingen behuizing: 72 x 64 x 40 mm
• Minimale kanaaldiameter: Ø150 mm
• Beschermingsklasse: IP54/65
• Inbedrijfstelling via: ETS vanaf versie 4 (applicatie HLK305)

Bescherming en installatie

Belangrijke opmerking: De SK10-THC-KFF is ontworpen voor montage in ventilatiekanalen met een minimale diameter van 150 mm. Dankzij beschermingsklasse IP54/65 is het apparaat geschikt voor gebruik in veeleisende binnenomgevingen, mits correct geïnstalleerd en afgedicht conform de installatiehandleiding.
