KNX-GW-MBUS-SK08

171,11 Excl. btw €219,37 Excl. btw
€207,04 Incl. btw 265,44 Incl. btw.
Niet op voorraad
Stukprijs: €171,11 / Stuk
KNX-gateway voor maximaal 3 M-Bus-apparaten met 32 datapunten. Ondersteunt broadcast-adressering zonder vaste M-Bus-ID. Wandmontage. IP54/65. Lees meer

Specificaties

Merk:
Arcus
Artikelnummer:
60400008
EAN:
642125989015
Beschikbaarheid:
Niet op voorraad
Levertijd:
Wordt verstuurd binnen circa 8 werkdagen.

Informatie

Datasheet

Productomschrijving

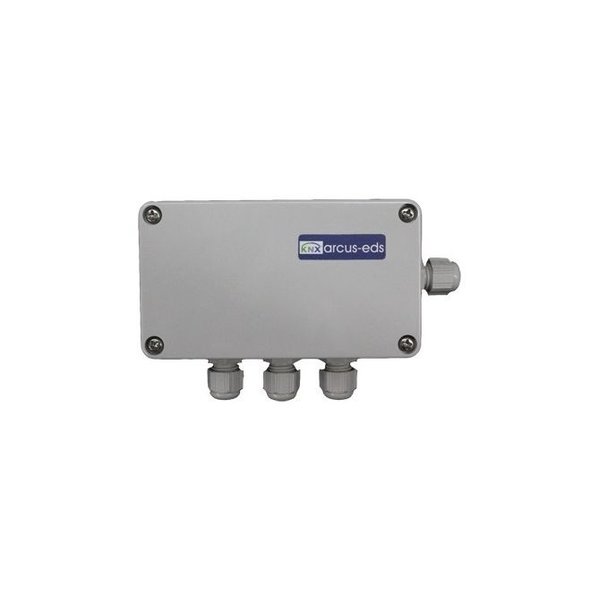

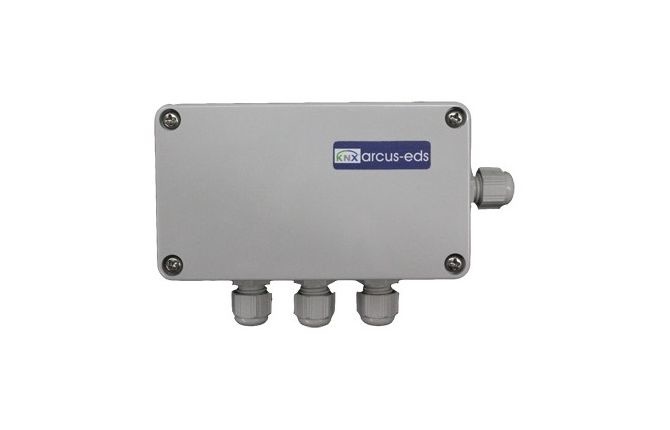

De KNX M-Bus Gateway SK08 is een krachtige en compacte oplossing voor het integreren van maximaal drie M-Bus-apparaten in een KNX-gebouwbeheersysteem. Deze gateway fungeert als een M-Bus Master volgens DIN EN 13757-2/3 en maakt gebruik van broadcast-adressering, wat betekent dat het uitlezen van apparaten niet afhankelijk is van een vaste M-Bus ID. Dit maakt installatie en configuratie eenvoudiger, vooral in dynamische of tijdelijke installaties.

Belangrijk: De gateway vereist geen externe voeding; deze wordt direct gevoed via de KNX-bus (21–32 VDC). Met 32 vrij toewijsbare datapunten is deze unit ideaal voor het monitoren van energieverbruik, temperaturen en andere meetgegevens via de KNX-bus. Dankzij de IP54/65-beschermingsklasse en de robuuste behuizing is de SK08 geschikt voor wandmontage in veeleisende omgevingen.

Toepassingen

  • KNX-koppeling voor water-, gas-, elektriciteits- of warmtemeters met M-Bus-interface
  • Lezen van verbruiks- en meetgegevens via KNX
  • Geschikt voor installaties waar apparaten geen vaste M-Bus ID hebben (broadcast-adressering)

Technische specificaties

Maximaal aantal M-Bus apparaten 3 (via broadcast-adressering)
Maximaal aantal M-Bus datapunten 32 (vrij toewijsbaar)
M-Bus uitleescyclus 10 seconden tot 12 uur
Kortsluitingsbestendigheid M-Bus Onbeperkt
Voedingsspanning KNX-busspanning 21 – 32 VDC
Vermogensverbruik Ca. 550 mW bij 24 VDC
Externe voeding Niet nodig
Buskoppeling Geïntegreerd
Bedrijfstemperatuur -20 °C tot +55 °C
Opslagtemperatuur -20 °C tot +85 °C
Beschermingsklasse IP54/65 (SK08-behuizing)
Montagewijze Opbouw, wandmontage met twee schroeven
Behuizing ABS kunststof, grijs
Afmetingen 115 x 65 x 55 mm
Aansluitingen KNX: 2-polige klem (rood/zwart)
M-Bus: 2-polige schroefklem
ETS-applicatie MBUS_v4.knxprod

Beschikbare KNX-datapunten

  • Verbruiks- en meetwaarden
  • Datum en tijd
  • 3 datapunten voor secundaire adressen van aangesloten apparaten
  • 3 datapunten voor datumgegevens per apparaat
  • 3 datapunten voor het activeren van speciale functies
  • 1 datapunt voor statusinformatie
  • 1 datapunt voor het instellen van het M-Bus ID

Alternatieven

Voor installaties met vaste adressering is de KNX M-Bus Gateway SK10 beschikbaar. Voor DIN-railmontage is de REG-versie leverbaar.
