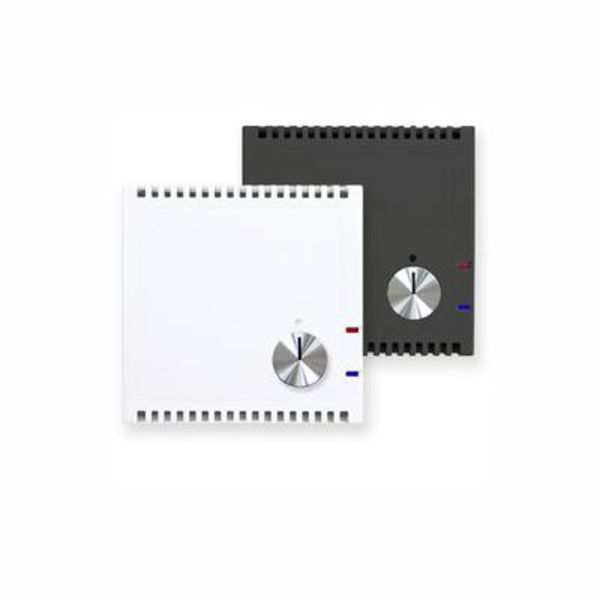

Arcus SK30-THC-CO2-R KNX-sensor voor inbouw – wit of antraciet

De SK30-THC-CO2-R van Arcus-EDS is een veelzijdige KNX-sensor voor wandinbouw, ontworpen voor het meten en regelen van temperatuur, relatieve vochtigheid en CO₂-concentratie in binnenruimtes. Dankzij de compacte bouwvorm (55 mm standaardmaat) is deze sensor geschikt voor installatie in standaard afdekramen. Ideaal voor HVAC-toepassingen in slimme gebouwen en KNX-gestuurde klimaatregelingen.

Beschikbare varianten:

• Wit – Artikelnummer: 30532351  |  EAN: 642125989411
• Antraciet – Artikelnummer: 30532352  |  EAN: 642125989442

Toepassingen:

• Meten en regelen van temperatuur, luchtvochtigheid en CO₂
• Decentrale aansturing van KNX-ventielen en thermische actuatoren
• Automatische ventilatieregeling op basis van luchtkwaliteit
• Gebruik van externe schakelaars of drukknoppen voor extra functies

Functies en kenmerken:

• Sensoren voor temperatuur, relatieve luchtvochtigheid en CO₂ geïntegreerd in het apparaat
• Berekende klimaatwaarden: absolute vochtigheid, dauwpunt en enthalpie
• Regelfuncties voor verwarming en koeling (combinaties mogelijk)
• Instelbare setpoints voor Comfort, Standby, Economy en Protectie via KNX
• Handmatige setpoint-aanpassing via geïntegreerde draaiknop
• Opslag van minimale en maximale temperaturen
• Warmte- en vorstalarm met meldfunctie
• Instelbare grenswaarden voor temperatuur, vochtigheid en CO₂
• Ventilatorbesturing op basis van drempelwaarden en externe signalen
• Dauwpuntdetectie met automatische regeling bij condensatiegevaar
• Regeluitgang 0–100% of PWM (instelbaar) voor thermische actuatoren
• Ventielspoelfunctie
• Logische functies: 4 logische blokken beschikbaar
• 2 binaire I/O's (potentiaalvrij)
• LED-statusindicatie van de actuele regelstatus

Technische specificaties:

• Meetwaarden: Temperatuur, relatieve luchtvochtigheid, CO₂-concentratie
• Berekende waarden: Absolute vochtigheid, dauwpunt, enthalpie
• Temperatuurbereik: -10 tot +50 °C
• Resolutie temperatuur: 0,02 °C
• Nauwkeurigheid temperatuur: ±0,4 °C (bij 5–60 °C), anders ±0,8 °C
• Luchtvochtigheid: 0–95% r.v., resolutie 0,02%, nauwkeurigheid ±3% (20–80%)
• CO₂-meetbereik: 400–5000 ppm
• CO₂-nauwkeurigheid: < ±(50 ppm + 2% van de gemeten waarde)
• Draaiknop: Setpoint-aanpassing max. ±5 °C
• Binaire in-/uitgangen: 2 (potentiaalvrij)
• Voedingsspanning: KNX-bus 21–32 VDC
• Vermogensverbruik: ca. 240 mW (bij 24 VDC)
• Bedrijfstemperatuur: -10 tot +50 °C
• Opslagtemperatuur: -25 tot +60 °C
• Omgevingsvochtigheid: 0–95% r.v. (niet-condenserend)
• Buskoppeling: geïntegreerd
• ETS-compatibiliteit: vanaf ETS 4 (HLK305)
• Aansluitklemmen: KNX 2-polig (rood/zwart)
• Beschermingsklasse: IP20
• Materiaal behuizing: Kunststof
• Afmetingen: geschikt voor 55 mm standaard afdekraam

Belangrijke opmerking:

Deze sensor is uitsluitend geschikt voor wandinbouw in standaard 55 mm afdekramen. De meetelementen zijn volledig geïntegreerd in de behuizing. Voor een nauwkeurige regeling via KNX is geen externe voeding nodig.
