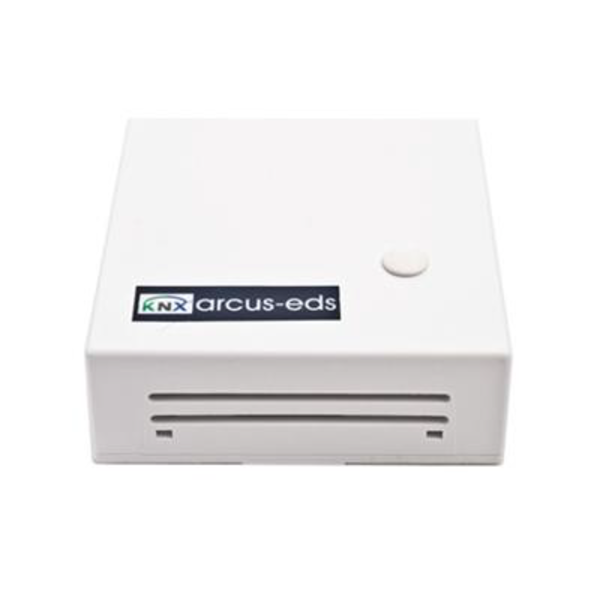

SK20-THC-CO2-2B KNX-opbouwsensor voor binnenluchtkwaliteit

De SK20-THC-CO2-2B van Arcus-EDS is een veelzijdige KNX-sensor voor opbouwmontage, ontworpen voor het meten en regelen van temperatuur, relatieve luchtvochtigheid en CO₂-niveaus in binnenruimten. Dit compacte apparaat biedt nauwkeurige metingen en berekende klimaatparameters zoals absolute vochtigheid, dauwpunt en enthalpie. Het ondersteunt uitgebreide HVAC-functies en is ideaal voor ventilatiesturing, energiebeheer en binnenklimaatregeling in KNX-installaties.

Beschikbaarheid:

• Artikelnummer: 30532261
• EAN-code: 642125990905

Toepassingen:

• Monitoring en regeling van de ruimtetemperatuur
• Detectie van CO₂-concentraties in binnenlucht
• Decentrale aansturing van KNX-ventielen of thermische actuatoren
• Automatische ventilatieregeling op basis van luchtkwaliteit
• Schakelfuncties via externe drukknoppen of schakelaars

Functies en kenmerken:

• Sensoren voor temperatuur, luchtvochtigheid en CO₂ geïntegreerd in de behuizing
• Berekende waarden: absolute vochtigheid, dauwpunt, energie-inhoud (enthalpie)
• Regeling voor verwarming en koeling (combinaties mogelijk)
• Instelbare setpoints voor Comfort, Standby, Economy en Protectie via KNX
• Setpoint-aanpassing via KNX-objecten
• Opslag van minimum- en maximumtemperaturen
• Warmte- en vorstalarm
• Beperkingen instelbaar voor temperatuur en vochtigheid
• Ventilatorbesturing op basis van luchtvochtigheidsgrenzen en externe ingangen
• Bewaking van dauwpunt met alarm of regeling bij condensatiegevaar
• Uitgangsregeling 0–100% of PWM (parametreerbaar) voor thermische actuatoren
• Ventielspoelfunctie
• Extra temperatuurcontroller beschikbaar als hulpregelaar
• 2 potentiaalvrije binaire ingangen
• 4 logische blokken voor koppeling van interne en externe signalen

Technische specificaties:

• Meetwaarden: Temperatuur, Relatieve Vochtigheid, CO₂-concentratie
• Berekende waarden: Absolute vochtigheid, dauwpunt, enthalpie
• Regeling: Geïntegreerd
• Temperatuurbereik: -10 tot +50 °C
• Resolutie temperatuur: 0,02 °C
• Nauwkeurigheid temperatuur: ±0,4 °C (bij 5–60 °C), anders ±0,8 °C
• Relatieve vochtigheid: 0–95 % r.v., resolutie 0,02 %, nauwkeurigheid ±3 % (bij 20–80 %)
• CO₂-meetbereik: 400–5000 ppm
• CO₂-nauwkeurigheid: ±(50 ppm + 3 % van de meetwaarde)
• Binaire ingangen: 2 (potentiaalvrij)
• Voedingsspanning: KNX-bus 21–32 VDC
• Vermogensverbruik: ca. 240 mW bij 24 VDC
• Omgevingstemperatuur: -10 tot +50 °C (werking), -25 tot +60 °C (opslag)
• Omgevingsvochtigheid: 0–95 % r.v. (niet-condenserend)
• Extra voeding: Niet vereist
• Buskoppeling: Geïntegreerd
• ETS-compatibiliteit: vanaf versie 4 (HLK305)
• Aansluitklemmen: KNX 2-polig (rood/zwart)
• Beschermingsgraad: IP20
• Behuizing: Kunststof, wit
• Afmetingen: 71 x 71 x 25 mm

Belangrijke opmerking:

Dit is een opbouwsensor met geïntegreerde meetelementen in de behuizing. Voor een nauwkeurige regeling van het binnenklimaat is geen extra voeding nodig. De sensor is ontworpen voor directe KNX-installatie zonder externe voedingen of sensoren.
