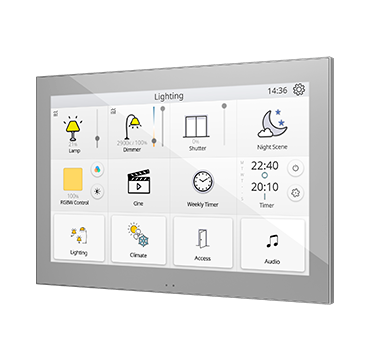

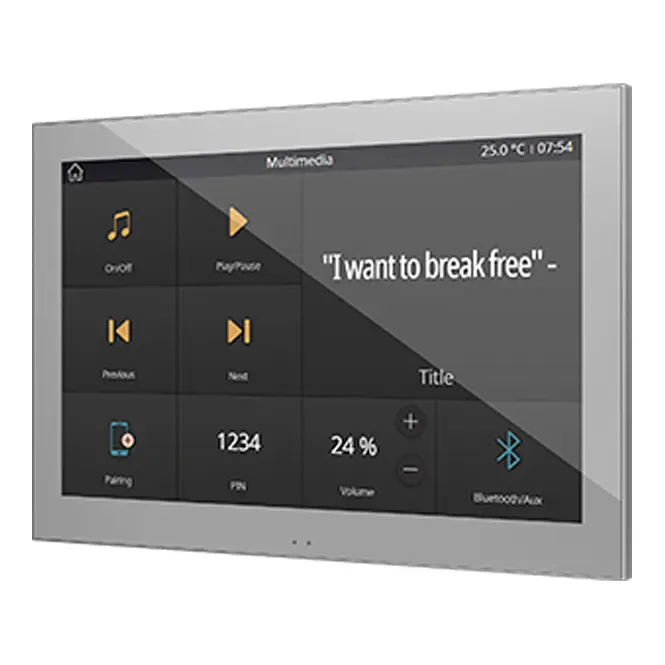

Pannello Tattile KNX Zennio Z100

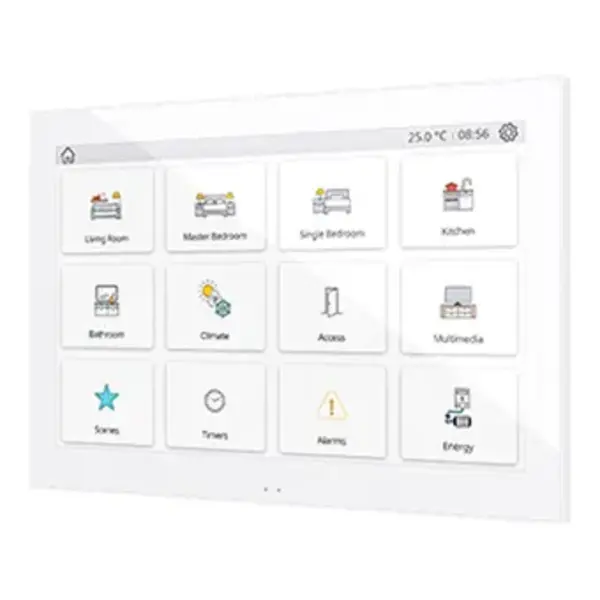

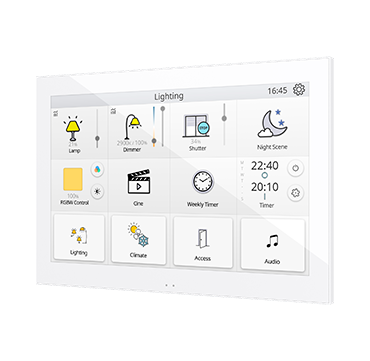

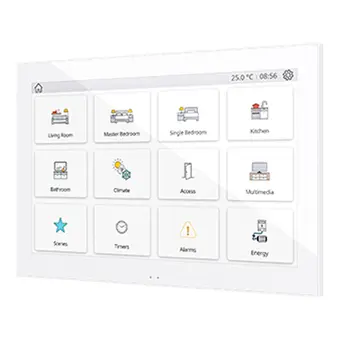

Lo Zennio Z100 è un pannello tattile capacitivo da 10 pollici progettato per il controllo avanzato di abitazioni, hotel e installazioni commerciali. Il pannello offre una risoluzione di 1280×800 pixel, supporta 16 milioni di colori e dispone di 12 pagine completamente personalizzabili con controlli multipli per finestra. Il suo design elegante e senza tempo lo rende adatto a qualsiasi installazione moderna.

Caratteristiche Principali

• Pannello tattile capacitivo LCD da 10" con 16 milioni di colori
• Risoluzione: 1280×800 pixel
• 12 pagine con controlli multipli per finestra

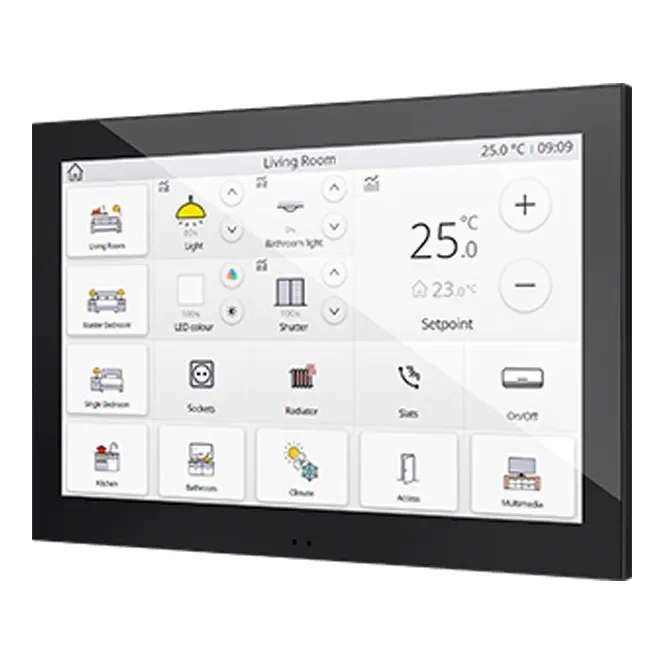

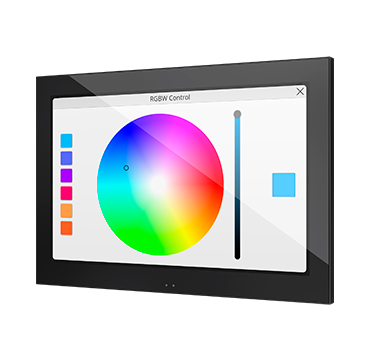

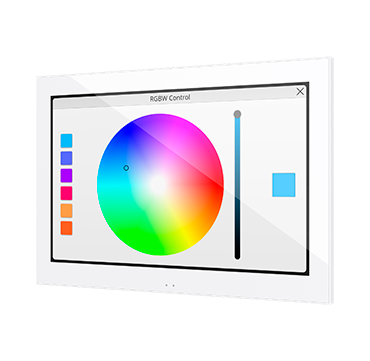

• Disponibile in bianco (RAL 9016), nero (RAL 9004) e argento (RAL 9006)
• Sensori di prossimità e luminosità per la regolazione automatica della luminosità
• Altoparlanti integrati per notifiche acustiche

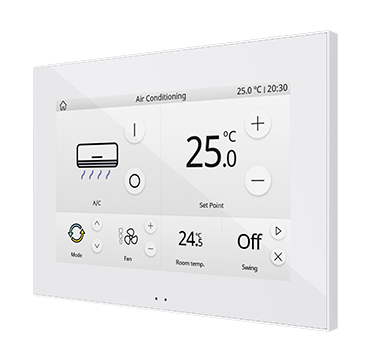

• 2 termostati indipendenti per il controllo del clima
• 4 ingressi analogici/digitali
• BCU KNX completamente integrata (TP1-256)
• Porte USB ed Ethernet per connettività e aggiornamenti firmware

Specifiche Tecniche

• Alimentazione: Esterna 24-29 VDC
• Alimentazione KNX:
  • Tensione: 29 VDC (tipica), gamma: 21-31 VDC
  • Consumo massimo: 5,5 mA (29 VDC), 10 mA (24 VDC)
• Dimensioni: 248,9 x 174 x 39,2 mm (sporgenza: 11,8 mm)
• Montaggio: Incasso in scatola doppia standard europea o britannica
• Classe di Protezione: IP20 (solo per uso interno)
• Temperatura Operativa: 5 a +45 °C
• Temperatura di Conservazione: -20 a +55 °C
• Umidità Relativa: 5% - 95% (non condensante)
• Peso: 693 g
• Connessioni di Cablaggio:
  • Morsetti a vite (0,2-1 mm², max. 0,3 Nm)
  • Ethernet: Porta RJ-45
  • Micro-USB Type B per aggiornamenti firmware
• Ingressi:
  • Numero: 4 ingressi analogici/digitali
  • Tensione operativa: +3,3 VDC
  • Corrente operativa: 1 mA per ingresso
  • Lunghezza massima del cavo: 30 m
  • Tipo di commutazione: Contatti secchi
• Compatibilità Video e Audio:
  • Video: H264 e MJPEG
  • Audio: G722, G721, G711u (PCMU)
  • Protocolli: SIP, P2P
• Gestione Dati: I dati vengono salvati e recuperati dopo guasti al bus KNX.

Licenze Opzionali

Per funzionalità avanzate, è possibile aggiungere le seguenti licenze:

• Controllo Remoto: Controlla il pannello tattile tramite app mobile o browser web (Ref. ZLIC70RCBX)

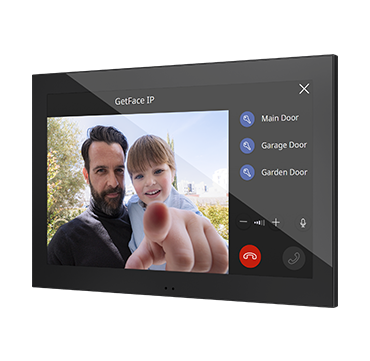

• Videocitofono: Integrazione con sistemi di videocitofonia basati su SIP (Ref. ZLIC70VPBX)
• Controllo Vocale: La licenza ZenVoice richiede il controllo remoto (Ref. ZLICZVBX)

Accessori Aggiuntivi

• Sensori di temperatura esterni per misurazioni precise
• Sensori di movimento per attivazione automatica

Note Importanti

Lo Zennio Z100 garantisce il salvataggio e il recupero completo dei dati in caso di guasti al bus KNX. Il dispositivo supporta aggiornamenti firmware tramite porta micro-USB e richiede un’alimentazione esterna stabile di 24-29 VDC. La configurazione e l'attivazione delle licenze sono gestite tramite Zennio License Manager.

Grazie alle sue funzionalità versatili, tecnologia avanzata ed estetica senza tempo, lo Zennio Z100 è una scelta eccellente per progetti di automazione complessi in ambienti residenziali e commerciali.
