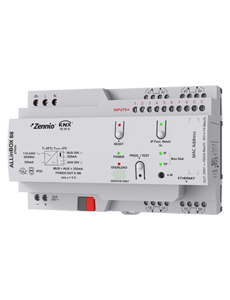

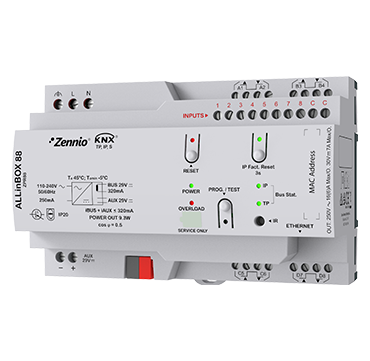

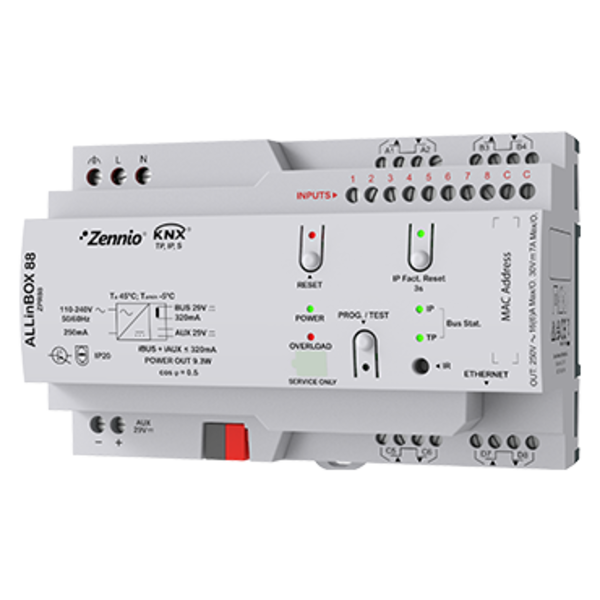

ALLinBOX 88 Rif.: ZPR88 - Dispositivo KNX Multifunzione

ALLinBOX 88 è un dispositivo KNX potente e versatile che integra un'alimentazione KNX da 320 mA, un'interfaccia KNX-IP, 8 ingressi analogici/digitali, 8 uscite a relè, funzioni logiche e gestione climatica fino a 4 zone. Ideale per progetti avanzati di automazione in ambienti residenziali e commerciali.

Dettagli tecnici per categoria

Alimentazione KNX (320 mA)

• Tensione: 29 VDC SELV con bobina KNX.
• Corrente massima (IBUS): 320 mA.
• Uscita aggiuntiva: 29 VDC SELV, IAD + IBUS combinato ≤ 320 mA.
• Protezione: Contro cortocircuiti e sovraccarichi.
• Indicatori di stato: LED per alimentazione e stato di sovraccarico.
• Funzione di ripristino: Pulsante integrato per un rapido riavvio.

Uscite

• Numero di uscite: 8 relè.
• Caratteristiche dei relè: Relè bistabili senza potenziale con pre-contatto in tungsteno.
• Carico massimo:
  • Carico resistivo: 4000 W.
  • Carico induttivo: 1500 VA.
  • Carico capacitivo: Fino a 140 µF.
• Corrente massima: 16 A per uscita, 40 A per blocco.
• Durata: Meccanica: ≥ 3 milioni di cicli; Elettrica: ≥ 100.000 cicli a 8 A.
• Tempo di risposta: Max. 10 ms.
• Cablaggio: Terminali a vite, sezione del cavo 0,5-2,5 mm².
• Funzioni aggiuntive: Operazione manuale tramite telecomando e opzioni di temporizzazione.

Ingressi

• Numero di ingressi: 8 ingressi analogici/digitali.
• Tensione: +3,3 VDC sulla linea comune.
• Lunghezza massima del cavo: 30 m.
• Tipo di commutazione: Contatti secchi.
• Sensori di temperatura: Supporto per sensori NTC con precisione ±0,5 °C (a 25 °C).
• Cablaggio: Terminali a vite, sezione del cavo 0,5-2,5 mm².
• Tempo massimo di risposta: 10 ms.

Interfaccia KNX-IP

• Protocollo: KNXnet/IP tunneling, fino a 5 connessioni simultanee.
• Lunghezza massima APDU: 254 byte.
• Connessione Ethernet: 10/100 BaseT tramite porta RJ45.
• Sincronizzazione: Supporto per orologio NTP.
• Recupero dati: Recupero completo dopo un guasto del bus KNX.

Caratteristiche generali

• Dimensioni: 71 x 90 x 140 mm (8 unità DIN).
• Alimentazione: 110-240 VAC, 50/60 Hz.
• Temperatura di funzionamento: -5 a +45 °C.
• Montaggio: Binario DIN conforme a IEC 60715.
• Classe di protezione: IP20, adatto per ambienti puliti.
• Sicurezza: Nessuna protezione integrata contro cortocircuiti, sovraccarichi o sovratensioni sulle uscite.

Applicazioni

ALLinBOX 88 è progettato per progetti residenziali, commerciali e industriali. Offre flessibilità per illuminazione, tende, sistemi HVAC e altre applicazioni di automazione.
