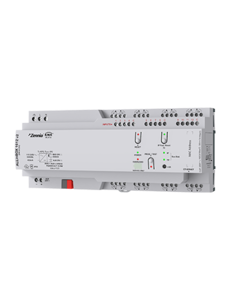

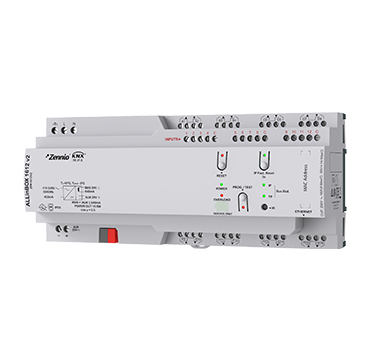

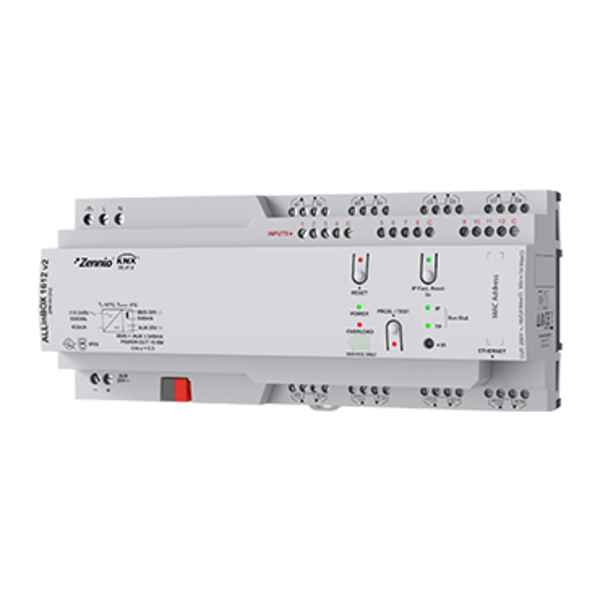

ALLinBOX 1612 v2 Art.Nr: ZPR1612V2 - Dispositivo KNX Multifunzione

L'ALLinBOX 1612 v2 è un dispositivo KNX potente e versatile che integra un alimentatore KNX da 640 mA, un'interfaccia KNX-IP, 16 uscite a relè, 12 ingressi analogici/digitali, funzioni logiche e controllo climatico per fino a 4 zone. Ideale per progetti di automazione avanzati in ambienti residenziali e commerciali.

Dettagli Tecnici per Categoria

Alimentatore KNX (640 mA)

• Tensione: 29 VDC SELV con bobina KNX.
• Corrente massima (IBUS): 640 mA.
• Uscita aggiuntiva: 29 VDC SELV, IAD + IBUS combinati ≤ 640 mA.
• Protezione: Contro cortocircuiti e sovraccarichi.
• Indicatori di stato: LED per alimentazione e stato di sovraccarico.
• Funzione di reset: Pulsante di reset integrato per un rapido riavvio.

Uscite

• Numero di uscite: 16 uscite a relè.
• Caratteristiche dei relè: Relè bistabili senza potenziale con pre-contatto in tungsteno.
• Carico massimo:
  • Carico resistivo: 4000 W.
  • Carico induttivo: 1500 VA.
  • Carico capacitivo: Fino a 140 µF.
• Corrente massima: 16 A per uscita, 40 A per blocco.
• Durata: Meccanica: ≥ 3 milioni di cicli; Elettrica: ≥ 100.000 cicli a 8 A.
• Tempo di risposta: Max. 10 ms.
• Metodo di cablaggio: Terminali a vite, sezione del cavo 0,5-2,5 mm².

Ingressi

• Numero di ingressi: 12 ingressi analogici/digitali.
• Tensione: +3,3 VDC sulla linea comune.
• Lunghezza massima del cavo: 30 m.
• Tipo di commutazione: Contatti secchi.
• Sensori di temperatura: Supporto per sonde NTC con una precisione di ±0,5 °C (a 25 °C).
• Metodo di cablaggio: Terminali a vite, sezione del cavo 0,5-2,5 mm².
• Tempo di risposta massimo: 10 ms.

Interfaccia KNX-IP

• Protocollo: KNXnet/IP tunneling, fino a 5 connessioni simultanee.
• Lunghezza massima dell'APDU: 254 byte.
• Connessione Ethernet: 10/100 BaseT tramite porta RJ45.
• Sincronizzazione: Supporto per orologio NTP.
• Recupero dati: Recupero completo dei dati dopo un guasto del bus KNX.

Caratteristiche Generali

• Dimensioni: 72 x 90 x 212 mm (12 unità DIN).
• Alimentazione: 110-240 VAC, 50/60 Hz.
• Temperatura di funzionamento: -5 a +45 °C.
• Montaggio: Guida DIN conforme a IEC 60715.
• Classe di protezione: IP20, adatto per ambienti puliti.

Applicazioni

L'ALLinBOX 1612 v2 è progettato per progetti residenziali, commerciali e industriali. Offre funzioni versatili per illuminazione, tapparelle, sistemi HVAC e altre applicazioni di automazione.
