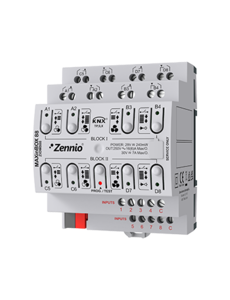

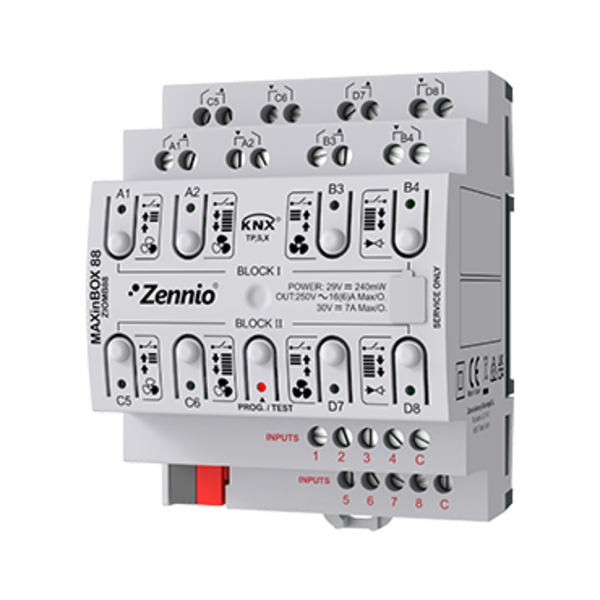

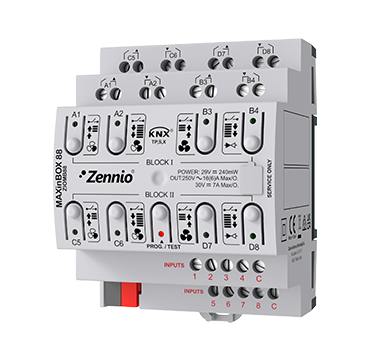

MAXinBOX 88 Attuatore Multifunzionale KNX (Cod. art.: ZIOMB88)

Il MAXinBOX 88 è un attuatore KNX avanzato e versatile, progettato per applicazioni professionali nell'automazione domestica e degli edifici. Con il supporto KNX Secure, offre prestazioni affidabili e funzionalità avanzate, ideale per installazioni complesse.

Caratteristiche Principali

• 8 uscite configurabili (16 A C-Load), utilizzabili singolarmente come attuatori o raggruppate per il controllo di tapparelle o ventilatori.
• 8 ingressi analogici/digitali per sensori, pulsanti, rilevatori di movimento e sonde di temperatura.
• Compatibile con KNX Secure, garantendo protezione contro accessi non autorizzati.
• Controllo manuale delle uscite tramite pulsanti e indicatori LED di stato.
• 10 funzioni logiche programmabili per scenari di automazione avanzati.
• Termostati integrati per il controllo di sistemi di riscaldamento e raffreddamento.

Specifiche Tecniche

Specifiche Generali

• Tipo di dispositivo: Dispositivo di controllo elettrico
• Alimentazione KNX: 21-31 VDC, tipicamente 29 VDC
• Montaggio: Guida DIN conforme a IEC 60715
• Dimensioni: 67 x 90 x 70 mm (4 unità DIN)
• Classe di protezione: IP20
• Temperatura di funzionamento: 0 .. +55 °C
• Temperatura di stoccaggio: -20 .. +55 °C
• Umidità operativa: 5-95% (senza condensa)
• Peso: 334 g
• Materiale della custodia: PC FR V0 senza alogeni
• Conformità: CE, UKCA, RCM

Uscite

• Numero di uscite: 8
• Tipo: Uscite prive di potenziale tramite relè bistabili con pre-contatto in tungsteno
• Corrente nominale: 16 A C-Load per uscita
• Carico massimo:
  • Resistivo: 4000 W
  • Induttivo: 1500 VA
  • Capacitivo: Max. 140 µF
• Corrente massima di spunto: 800 A/200 µs, 165 A/20 ms
• Durata meccanica: Almeno 3.000.000 cicli
• Durata elettrica: Almeno 100.000 cicli a 8 A
• Tempo di risposta: Max. 10 ms
• Connessione dei cavi: Terminale a vite (max. 0,4 Nm), cavo 0,5-2,5 mm²
• Indipendenza di fase: Le uscite possono appartenere a fasi diverse

Ingressi

• Numero di ingressi: 8
• Tipo: Analogici/Digitali
• Tensione di funzionamento: +3,3 VDC (contatti secchi)
• Lunghezza massima del cavo: 30 metri
• Sonda di temperatura NTC:
  • Lunghezza: 1,5 m (estensibile fino a 30 m)
  • Precisione a 25 °C: ±0,5 °C
  • Risoluzione: 0,1 °C

Specifiche Aggiuntive

• Backup dati: Salvataggio dei dati in caso di guasto del bus KNX
• Interfaccia KNX: Connettore bus TP1-256 per cavo Ø 0,8 mm
• Funzioni supportate:
  • Controllo tapparelle
  • Regolazione fan coil a 2 tubi (max. 2)
  • Controllo principale dell'illuminazione (max. 2)
  • Timer logici

Applicazioni

Il MAXinBOX 88 è perfetto per il controllo di tapparelle, ventilatori, illuminazione e sistemi di riscaldamento/raffreddamento. Le sue funzionalità KNX Secure lo rendono ideale per soluzioni di automazione moderna e sicura degli edifici.
