NarrowDIM X4 | 4 canale, universale RLC, LED, CFL 210-750W
€309,11 IVA Incl. €396,30 IVA Incl.. Non disponibile, ma disponibile
Specifiche
Informazioni

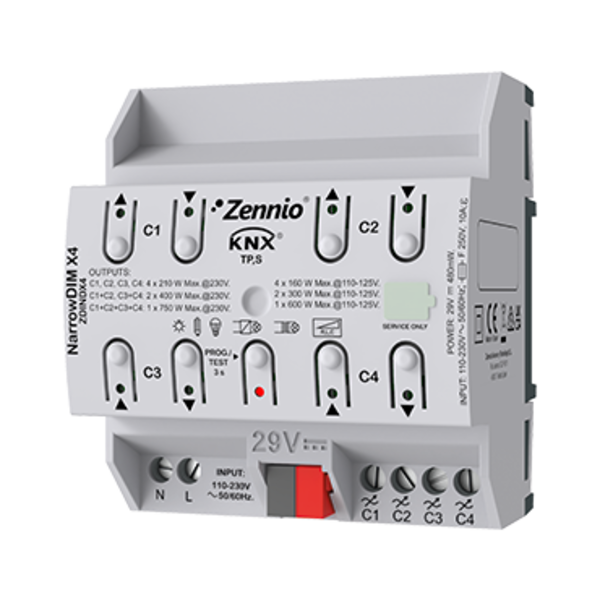

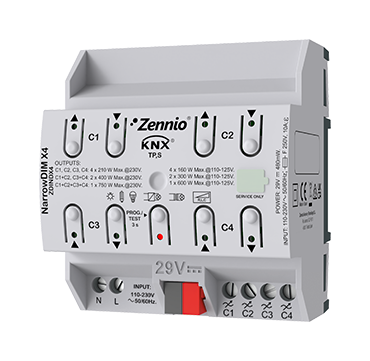

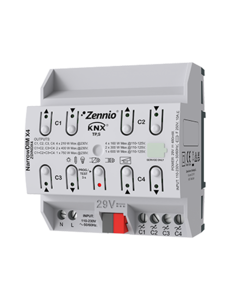

Dimmer Universale NarrowDIM X4 (Rif. ZDINDX4) per Montaggio su Guida DIN con 4 Canali
Il NarrowDIM X4 è un modulo dimmer versatile ed efficiente, compatibile con diversi tipi di carico come RLC, lampade LED e CFL dimmerabili. Questo dispositivo offre funzionalità avanzate come rilevamento automatico dei carichi, controllo manuale e rilevamento dei guasti, rendendolo ideale per applicazioni residenziali e commerciali.
Caratteristiche Principali
- 4 canali per carichi RLC, LED e CFL dimmerabili
- Rilevamento automatico del tipo di carico (RLC)
- Configurazione delle curve di dimmerazione per lampade LED e CFL
- Controllo manuale tramite pulsanti sul contenitore
- Salvataggio dei dati in caso di guasto di alimentazione o del bus KNX
- Compatibile con KNX (BCU KNX integrato)
- Dimensioni compatte: 67 x 90 x 79 mm (4,5 unità DIN)
- Montaggio su guida DIN conforme alla norma IEC 60715
Specifiche Tecniche
Generali
| Tipo di dispositivo | Dispositivo di controllo elettrico |
|---|---|
| Alimentazione KNX | 21-31 VDC (tipico 29 VDC) |
| Alimentazione esterna | 110-230 VAC, 50/60 Hz |
| Temperatura di funzionamento | 0 .. +55 °C |
| Classe di protezione | II |
| Grado di protezione | IP20 (per ambienti puliti) |
Uscite
| Numero di uscite | 4 |
|---|---|
| Tipo di uscita | Interruttore a stato solido |
| Protezione contro i cortocircuiti | Sì |
| Protezione contro i sovraccarichi | Sì |
| Sezione del cavo | 1,5-4 mm² |
Carichi e Potenza Ammissibile
| Tipo di carico | 230 VAC | 110 VAC |
|---|---|---|
| Canale singolo | Fino a 210 W | Fino a 160 W |
| Doppio canale | Fino a 400 W | Fino a 300 W |
| Quadruplo canale | Fino a 750 W | Fino a 600 W |
Rilevamento dei Guasti
Il dispositivo rileva cortocircuiti, sovratensioni, surriscaldamenti, frequenze anomale, interruzioni di alimentazione ed errori di configurazione.
Dimensioni e Installazione
Dimensioni: 67 x 90 x 79 mm (4,5 unità DIN). Montaggio su guida DIN conforme alla norma IEC 60715. Non sono richiesti spazi minimi di ventilazione.
Nota Importante
Questo dispositivo è adatto solo per carichi dimmerabili. Consultare la documentazione tecnica per dettagli su lampade LED e CFL compatibili.
