ZCL4H230V2 KNX attuatore di riscaldamento | 4 uscite, 4 ingressi
€180,05 IVA Incl. €242,00 IVA Incl.. Non disponibile, ma disponibile Manuale
Specifiche
Informazioni

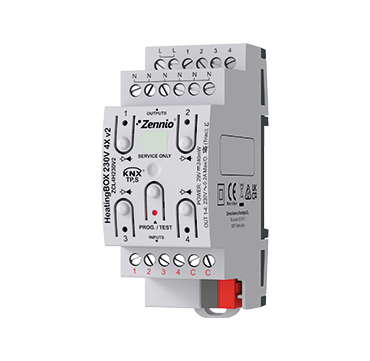

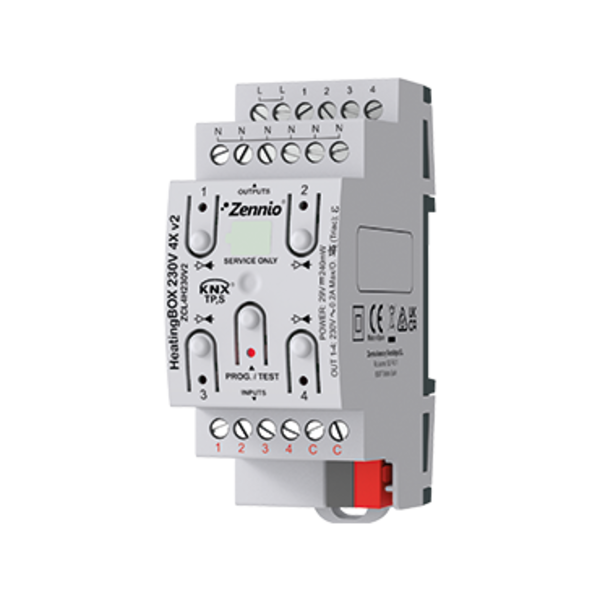

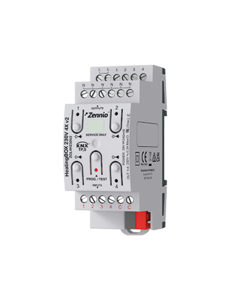

Attuatore di Riscaldamento 230V 4X v2 | Art.nr.: ZCL4H230V2
L'Attuatore di Riscaldamento 230V 4X v2 è un attuatore compatibile KNX progettato per sistemi climatici basati su tubature d'acqua. Questo dispositivo supporta fino a 4 valvole on/off che operano a 230 VAC e offre funzionalità avanzate come protezione contro i cortocircuiti, termostati integrati e funzioni logiche.
Caratteristiche Principali
- 4 uscite configurabili per il controllo di valvole a 230 VAC
- 4 termostati indipendenti, uno per ciascuna uscita
- 4 ingressi analogici/digitali per sensori o interruttori
- 10 funzioni logiche configurabili
- Controllo manuale tramite pulsanti con indicatori LED
- Ingresso di alimentazione comune 230 VAC per tutte le uscite
- Backup dei dati in caso di guasto del bus KNX
- Protezione contro cortocircuiti con indicazioni LED
- Design compatto, adatto per installazione su guida DIN (2 moduli)
Specifiche Tecniche
| Tipo di Dispositivo | Dispositivo di controllo elettronico |
|---|---|
| Alimentazione KNX | 29 VDC (tipico), intervallo 21-31 VDC |
| Consumo Massimo | 7,9 mA a 29 VDC, 10 mA a 24 VDC |
| Alimentazione Esterna | 230 VAC, 50/60 Hz |
| Temperatura Operativa | 0 °C a +55 °C |
| Temperatura di Conservazione | -20 °C a +55 °C |
| Umidità | 5% a 95% (non condensante) |
| Classe di Protezione | IP20 |
| Dimensioni | 67 x 90 x 36 mm (2 moduli DIN) |
| Montaggio | Guida DIN (IEC 60715 TH35) con morsetto |
| Materiale della Scocca | PC FR V0 (senza alogeni), CTI 175 V |
| Protezione Cortocircuito | Uscite triac con spegnimento automatico |
| Connettore KNX | Connettore tipico per bus TP1 per cavo solido Ø 0,8 mm |
Indicatori e Pulsanti
- Pulsante Programmazione/Test: Una pressione breve attiva la modalità di programmazione. Tenere premuto durante il collegamento al bus KNX per attivare la modalità sicura. Dopo 3 secondi si attiva la modalità test.
- LED Programmazione/Test: Indica modalità di programmazione (rosso), modalità sicura (rosso lampeggiante) e modalità manuale (verde). Un LED blu lampeggiante segnala un blocco di 3 minuti dopo 4 cortocircuiti in meno di 3 minuti.
- Indicatori LED di Stato: Ogni uscita ha un LED. Luce fissa indica uscita attiva; lampeggio indica sovraccarico o cortocircuito.
Nota
L'Attuatore di Riscaldamento 230V 4X v2 offre un backup completo dei dati in caso di guasto del bus KNX e include una protezione integrata contro i cortocircuiti. Questo lo rende altamente affidabile per applicazioni di riscaldamento residenziali e commerciali.
