Ingresso bin. KNX | 8x AC/DC 12...230 V e 8x ingressi senza pot. N 264E11

Informazioni

Datasheet

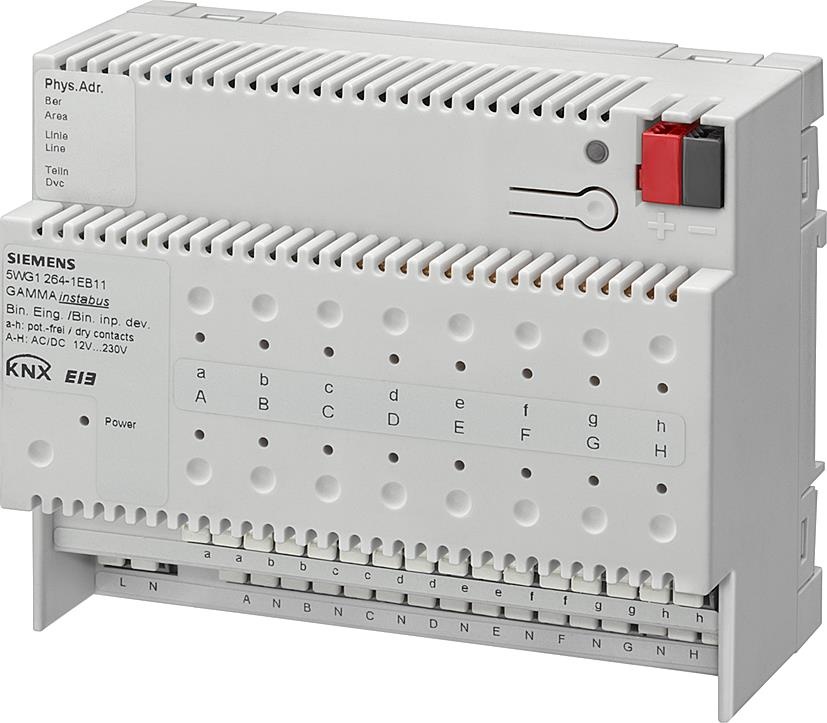

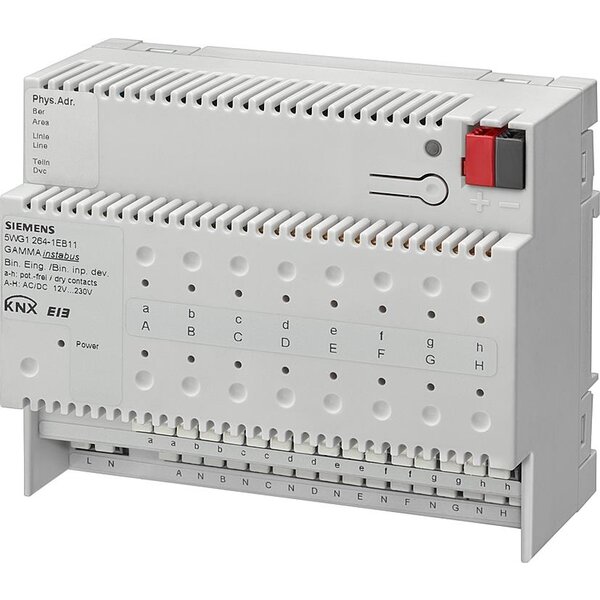

Ingresso Binario KNX Siemens 8 Canali

L'ingresso binario KNX N 264E/11 di Siemens offre 8 ingressi per contatti senza potenziale e 8 ingressi per tensioni AC/DC da 12 a 230 V. Il dispositivo è adatto per monitorare gli stati di commutazione, i livelli di tensione e il conteggio degli impulsi, rendendolo ideale per un uso flessibile nei sistemi di automazione KNX.

Caratteristiche Principali

• 8 ingressi per contatti senza potenziale (a...h) e 8 ingressi di tensione (A...H) per AC/DC 12-230 V
• Indicazione di stato con LED per ciascun ingresso; il LED si accende quando è presente una tensione o il contatto è chiuso
• Supporta pressioni brevi e lunghe, commutazione, dimmerazione (1 o 2 pulsanti) e controllo delle tapparelle
• Funzioni configurabili come tempo anti-rimbalzo, limiti di telegrammi e tipo di contatto (NO/NC)
• Conteggio degli impulsi possibile con o senza monitoraggio della soglia (8-bit, 16-bit, 32-bit)
• Alimentazione integrata per l'elettronica tramite AC 230 V, con un consumo massimo di 1,7 W

Specifiche Tecniche

• Alimentazione:
  • Tensione del bus tramite linea KNX (DC 21-30 V, SELV)
  • Alimentazione integrata AC 230 V (+10% / -15%), 50/60 Hz
  • Corrente del bus: 5 mA (metà del carico standard del bus KNX)
• Ingressi:
  • 8 ingressi per contatti senza potenziale (a...h) con una lunghezza massima del cavo di 100 m
  • 8 ingressi di tensione (A...H) per AC/DC 12-230 V, collegabili a diverse fasi (L1, L2, L3) o a un segnale FELV
  • Ritardo del segnale per il rilevamento dell'ingresso: 60-140 ms, a seconda del tipo di tensione (AC o DC)
  • Frequenza massima di commutazione: 5 Hz
  • Tempo minimo di accensione: 100 ms (AC), 60 ms (DC)
  • Tempo minimo di spegnimento: 100 ms (AC), 140 ms (DC)
• Connessioni:
  • Alimentazione e ingressi: morsetti senza viti, lunghezza di spelatura 9-10 mm
  • Bus KNX: contatti a pressione sul binario DIN, morsetti del bus Ø 0,6-0,8 mm
  • Sezioni del cavo consentite: 0,5-2,5 mm² solido, 0,5-1,5 mm² flessibile con capocorda
• Grado di Protezione: IP20
• Installazione: Montaggio su guida DIN, 6 moduli di larghezza (1 modulo = 18 mm)
• Dimensioni: Per montaggio su guida DIN, 6 moduli di larghezza
• Peso: Circa 325 g
• Sicurezza Elettrica:
  • Categoria di sovratensione: III (secondo IEC 60664-1)
  • Grado di inquinamento: 2 (secondo IEC 60664-1)
  • Bus: Tensione extra bassa di sicurezza SELV DC 24 V
• Condizioni Ambientali:
  • Temperatura di funzionamento: -5°C a +45°C
  • Temperatura di stoccaggio: -25°C a +70°C
  • Umidità relativa: 5% a 93% (senza condensa)
• Certificazioni: Conforme a EN 50090-2-2, marchio CE

Applicazioni

Questo dispositivo di ingresso binario è ideale per l'uso nei sistemi KNX per monitorare tensioni, interruttori, allarmi, guasti e altri stati. Supporta sia il funzionamento automatico che manuale, incluso il controllo delle tapparelle e delle luci, e offre flessibilità per esigenze di installazione specifiche.

Nota Importante

Dopo lo scaricamento del programma applicativo ETS, il dispositivo non funzionerà più. Assicurarsi che la configurazione sia sempre correttamente caricata per garantire il funzionamento. Anche lo stato degli ingressi non verrà visualizzato se la configurazione è assente.
