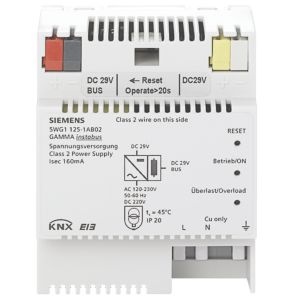

Alimentatore 29V DC, 160 mA con uscita aggiuntiva senza induttanza

Questo componente è un alimentatore per bus KNX da 160 mA con induttanza integrata. Fornisce i 29V DC necessari per i sistemi di bus KNX, mentre l'induttanza integrata impedisce cortocircuiti dei telegrammi dati sulla linea bus. Inoltre, il dispositivo è dotato di un'uscita aggiuntiva di 29V DC senza induttanza, ideale per applicazioni flessibili come l'alimentazione di linee aggiuntive con un'induttanza separata.

L'alimentatore include una funzione di ripristino integrata che riporta i dispositivi bus al loro stato iniziale quando l'interruttore di ripristino viene tenuto premuto per più di 20 secondi. È necessario almeno un alimentatore per ogni linea bus, e fino a due unità possono essere collegate in parallelo per raddoppiare la potenza richiesta. L'alimentatore è a prova di cortocircuito e dispone di regolazione della tensione e della corrente per una maggiore affidabilità.

Dati Tecnici

• Tensione d'ingresso: AC 120-230 V, 50-60 Hz, DC 220 V
• Tensione d'uscita: DC 29V, SELV (bassa tensione di sicurezza)
• Corrente nominale: 160 mA
• Uscita aggiuntiva: 29V DC senza induttanza
• Corrente di cortocircuito: Limitata a 1,0 A
• Tempo di interruzione breve: Circa 200 ms a carico nominale
• Elementi di comando: Interruttore a slitta per il ripristino (>20s)
• Indicatori: LED verde per il funzionamento normale, LED rosso per interruzione di tensione (ripristino), LED rosso per sovraccarico o cortocircuito
• Connessioni:
  • Connessione senza viti per l'alimentazione principale, adatta per fili da 0,5-3,3 mm²
  • Connessione bus (rosso/nero), Ø 0,6-0,8 mm
  • Uscita a bassa tensione aggiuntiva (giallo/bianco), Ø 0,6-0,8 mm
• Alloggiamento: Plastica, montaggio su guida DIN (4 SU, 1 SU = 18 mm)
• Protezione: IP20, adatto per uso interno
• Temperatura di funzionamento: -5...+45 °C, temperatura di stoccaggio: -25...+70 °C
• Umidità relativa: 5% a 93%, non condensante
• Norme: EN 50491-5-1, EN 61558-2-6, EN 61558-2-16

Nota: Se due alimentatori vengono utilizzati in parallelo e il LED di sovraccarico è acceso, la configurazione del bus deve essere regolata fino a quando l'indicazione di sovraccarico scompare. Non è richiesta una lunghezza minima del cavo tra le due unità.

Modelli Disponibili in questa Serie

• Alimentatore N 125/02 (160 mA) - 5WG1125-1AB02
• Alimentatore N 125/12 (320 mA) - 5WG1125-1AB12
• Alimentatore N 125/22 (640 mA) - 5WG1125-1AB22
